首页  >  产品百科  >  ADP222ACPZ-1533-R7

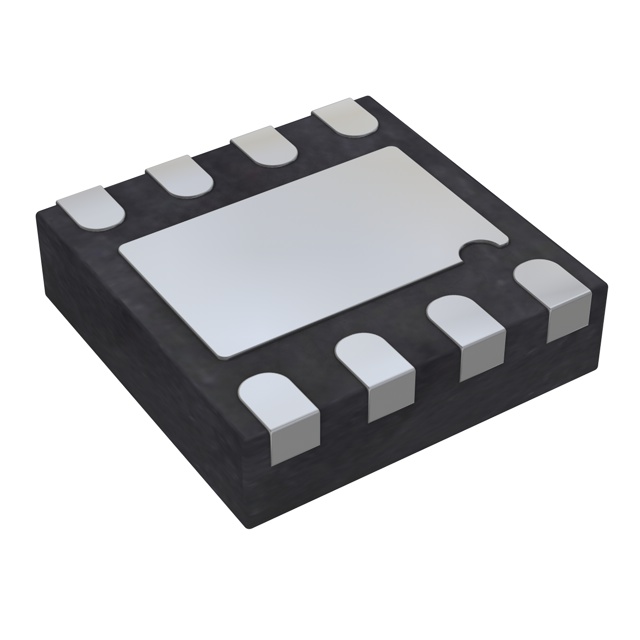

ADP222ACPZ-1533-R7

产品分类: LDO稳压器
厂牌: ANALOG DEVICES
产品描述: 150μA 正极 Fixed 300mA,300mA 2 1.5V 2.5V 1.5V;3.3V 5.5V 260mV@300mA 0.002%/mA 0.05%/V 贴片安装,黏合安装 2mm*2mm*530μm
供应商型号: CY-ADP222ACPZ-1533-R7
供应商: Avnet
标准整包数: 1
ANALOG DEVICES LDO稳压器 ADP222ACPZ-1533-R7

ADP222ACPZ-1533-R7概述

    ADP222/ADP223/ADP224/ADP225 电子元器件技术手册

    产品简介


    ADP222/ADP223/ADP224/ADP225系列电子元器件是300mA输出的双路可调或固定输出电压调节器。ADP222/ADP224型号为固定双路输出电压调节器,其输出电压范围为0.8V至3.3V;而ADP223/ADP225则为可调双路输出电压调节器,输出电压范围更广,可达0.5V至5.0V。这些器件广泛应用于便携式和电池供电设备、便携式医疗设备、后置DC-DC调节等多个领域,具备高性能、高效率和紧凑封装的特点。

    技术参数


    - 输入电压范围:2.5V至5.5V
    - 输出电压精度:固定电压:±1%,可调电压:±0.5%
    - 高PSRR:70 dB (10kHz)、60 dB (100kHz)、40 dB (1MHz)
    - 低噪声:27 μVrms (VOUT = 1.2V),50 μVrms (VOUT = 2.8V)
    - 低压差:170mV(300mA负载)
    - 接地电流:典型值65μA(空载)
    - 工作电流:最大450μA(300mA负载)
    - 启动时间:VOUT = 3.3V时240μs
    - 过流和热保护:内置保护电路
    - 热关断:热关断阈值155℃,迟滞15℃
    - EN输入:逻辑高电平1.2V,逻辑低电平0.4V

    产品特点和优势


    ADP222/ADP223/ADP224/ADP225系列产品具有出色的电源抑制比、低噪声、低静态电流和低压差等特点,能够显著提升设备的性能和可靠性。它们特别适用于便携式和电池供电设备,能够在紧凑的空间内实现高效稳定的电源转换。此外,这些调节器还提供了过流和热保护功能,增强了系统的稳定性和安全性。

    应用案例和使用建议


    应用场景:
    - 便携式医疗设备:医疗设备对电源稳定性要求较高,ADP222/ADP223/ADP224/ADP225系列调节器能够提供稳定的输出电压,确保设备的正常运行。
    - 信用卡读卡器:对于便携式设备,紧凑的设计和低功耗是关键因素,ADP222/ADP223/ADP224/ADP225系列调节器可以有效满足这些需求。
    使用建议:
    - 确保输入和输出电容的选择满足最小电容要求,建议使用X7R型或X5R型电容。
    - 考虑到环境温度的影响,在高负载和高温环境下,适当降低环境温度,确保器件的可靠性。
    - 使用正确的引脚配置和功能设置,特别是使能(EN)输入端口的正确配置。

    兼容性和支持


    ADP222/ADP223/ADP224/ADP225系列产品兼容大多数常见的电源应用,适合与各种电子设备和系统集成。Analog Devices提供了详尽的技术支持文档和技术咨询渠道,确保用户在使用过程中能够获得及时有效的帮助和支持。

    常见问题与解决方案


    1. 启动时间较长:确保输入电压和电容选择满足推荐条件,检查电路板布局是否存在问题。
    2. 输出电压不稳定:检查外围电路连接是否正确,特别是反馈电阻和电容的配置。
    3. 过流保护触发频繁:检查负载电流是否超出器件的最大额定值,适当调整负载或减小输出电流。

    总结和推荐


    综上所述,ADP222/ADP223/ADP224/ADP225系列电子元器件凭借其出色的电源管理能力和高效的电路设计,成为便携式和电池供电设备的理想选择。这些调节器不仅在性能上表现出色,而且在使用和维护方面也具有很高的灵活性和便利性。因此,强烈推荐在便携式医疗设备、信用卡读卡器等应用中使用ADP222/ADP223/ADP224/ADP225系列调节器。

ADP222ACPZ-1533-R7参数

参数
最小输出电压 1.5V
输出类型 Fixed
线路调节 0.05%/V
最大输出电压 1.5V;3.3V
最大压差@电流 260mV@300mA
最大输入电压 5.5V
纹波抑制-PSRR -
负载调节 0.002%/mA
稳压器数量 2
Iq-静态电流 150μA
极性 正极
最小输入电压 2.5V
输出电流 300mA,300mA
长*宽*高 2mm*2mm*530μm
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

ADP222ACPZ-1533-R7厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

ADP222ACPZ-1533-R7数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES LDO稳压器 ANALOG DEVICES ADP222ACPZ-1533-R7 ADP222ACPZ-1533-R7数据手册

ADP222ACPZ-1533-R7封装设计

查看详情并下载
Symbol
Footprint
3D Model
