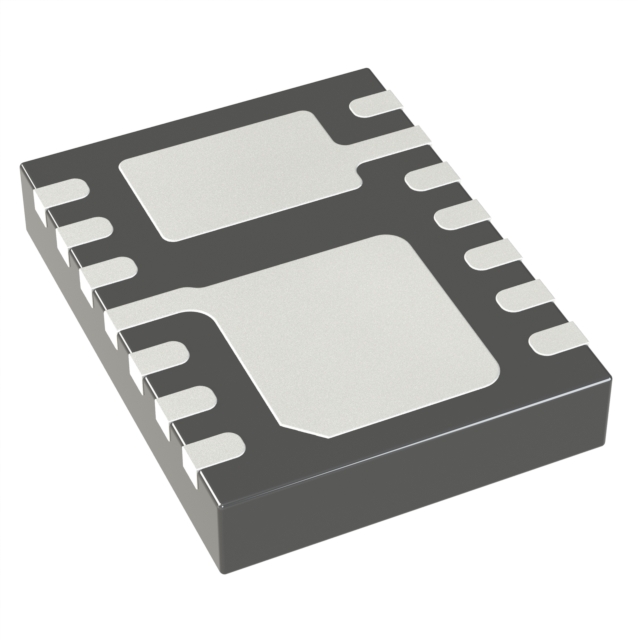

LT3032IDE-15#PBF

产品分类: LDO稳压器
厂牌: ANALOG DEVICES
产品描述: 68dB(120Hz),54dB(120Hz) 30μA 正极,负极 Fixed 150mA,150mA 2 ±15V ±2.3V 15V 20V 270mV@ 150mA(Typ),300mV@ 150mA(Typ) 27mV 75mV DFN 贴片安装 4mm(长度)*3mm(宽度)
供应商型号: 4407526
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES LDO稳压器 LT3032IDE-15#PBF

LT3032IDE-15#PBF概述

    LT3032系列低噪声双路低压差线性稳压器技术手册

    1. 产品简介


    产品类型:
    LT3032是一款双通道低噪声正负低压差(LDO)线性稳压器。它能够在每个通道提供高达150mA的输出电流,并具有极低的输入输出压差(通常为300mV)。
    主要功能:
    - 双通道,每个通道均能提供正负电压输出。
    - 低噪声设计,通过外部旁路电容进一步降低输出噪声。
    - 高输入电压范围:±2.3V 至 ±20V。
    - 稳定的输出电压可调范围:±1.22V 至 ±20V。
    - 固定输出电压选项:±3.3V、±5V、±12V、±15V。
    - 具有过流保护和热保护功能。
    - 适用于电池供电电路。
    应用领域:
    - 低噪声电源供应。
    - 双极性电源。
    - 便携式仪器仪表。

    2. 技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输入电压范围 | ±2.3V ±20V
    | 输出电流 | ±150mA |
    | 低噪声 | 20µVRMS (正) | 30µVRMS (负) µVRMS |
    | 输入阻抗
    | 低关断电流 | <3µA µA |
    | 低关断电流(调整版) | 5µA nA |
    | 滴落电压 | ±300mV |
    | 调整范围 | ±1.22V ±20V
    | 固定输出电压 | ±3.3V | ±5V | ±12V | ±15V |
    | 关断阈值 | 0.25V 2V | V |

    3. 产品特点和优势


    - 低噪声:通过添加外部旁路电容(如10nF),输出噪声可降至20µVRMS/30µVRMS(正负)。
    - 低关断电流:典型的关断电流仅为30µA,使电池供电电路更加高效。
    - 宽输入电压范围:能够处理从±2.3V到±20V的输入电压。
    - 灵活的输出电压调整:可以通过外部电阻分压器调整输出电压。
    - 高可靠性:内部保护电路包括过流保护、热保护和反向输出保护。
    - 低热阻:采用低轮廓的14引脚封装,有助于提高散热性能。

    4. 应用案例和使用建议


    应用案例:
    - 在电池供电仪器中作为电源管理模块。
    - 在需要双极性电源的应用中,如放大器和传感器电路。
    - 用于需要稳定且低噪声输出的便携式医疗设备。
    使用建议:
    - 为了实现最佳的噪声抑制效果,应使用10nF的外部旁路电容连接至每个调节器。
    - 在选择旁路电容时,应考虑电容器的ESR,因为该设备对陶瓷、钽酸盐或铝电解电容器均有较好的适应性。
    - 通过适当的散热设计可以避免过热问题,尤其是在高负载电流下长时间运行时。

    5. 兼容性和支持


    兼容性:
    - 该设备可以与多种电容器兼容,包括陶瓷、钽酸盐和铝电解电容器。
    - 该设备可以与其他标准的电源管理系统集成,例如PWM控制器。
    支持:
    - Analog Devices, Inc. 提供详细的技术文档、应用指南和客户支持服务。
    - 用户可以通过官网([www.linear.com](http://www.linear.com))获取更多技术支持和下载相关资料。

    6. 常见问题与解决方案


    问题1: 设备在启动时无法正常工作。
    解决方案: 确保输入电压正确,并检查是否有外部元件故障,例如旁路电容是否已经正确安装。
    问题2: 设备输出电压不稳。
    解决方案: 检查旁路电容是否已损坏或未正确安装。确保电容值满足要求,并尝试更换不同型号的电容进行测试。
    问题3: 设备过热。
    解决方案: 优化散热设计,比如增加散热片或者使用散热风扇。此外,还可以尝试降低负载电流以减少发热量。

    7. 总结和推荐


    总结:
    LT3032系列低噪声双路低压差线性稳压器是一款高性能的产品,特别适合于需要低噪声和低功耗的应用场合。它具备广泛的输入电压范围、良好的热稳定性以及出色的负载和线性调节能力。其灵活的输出电压调整选项使其成为众多电池供电设备的理想选择。
    推荐:
    鉴于LT3032系列在便携式设备和高可靠性应用中的出色表现,我们强烈推荐将此产品用于需要低噪声电源管理的应用场合。如果您正在寻找一款既能满足高性能需求又具有极高可靠性的低压差线性稳压器,LT3032系列无疑是一个值得考虑的选择。

LT3032IDE-15#PBF参数

参数
输出类型 Fixed
Iq-静态电流 30μA
最大输入电压 20V
极性 正极,负极
最小输出电压 ±15V
最小输入电压 ±2.3V
纹波抑制-PSRR 68dB(120Hz),54dB(120Hz)
负载调节 27mV
线路调节 75mV
最大输出电压 15V
输出电流 150mA,150mA
最大压差@电流 270mV@ 150mA(Typ),300mV@ 150mA(Typ)
稳压器数量 2
长*宽*高 4mm(长度)*3mm(宽度)
通用封装 DFN
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装
