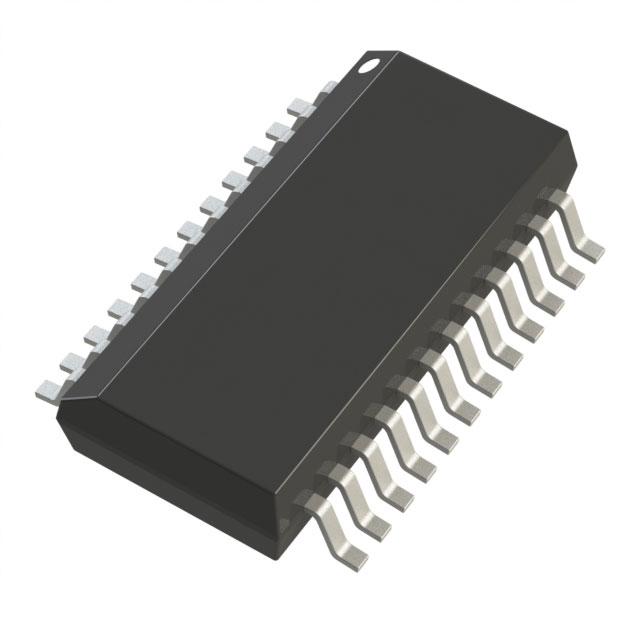

LTC1702IGN#TRPBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Buck Yes 550KHz Transistor Driver 2 7V 3V SSOP-24 贴片安装,黏合安装 1.75mm(高度)
供应商型号: Q-LTC1702IGN#TRPBF
供应商: 期货订购
标准整包数: 2500
ANALOG DEVICES DC-DC稳压器 LTC1702IGN#TRPBF

LTC1702IGN#TRPBF概述

    LTC1702 Dual 550kHz Synchronous Switching Regulator Controller 技术手册

    1. 产品简介


    LTC1702 是一款高性能的双通道同步降压开关调节器控制器,专为低输入电压下的高效率设计。它包含两个独立的开关调节器控制器,每个控制器都设计用于驱动一对外部N沟道MOSFET设备,采用电压模式反馈、同步降压配置。这款芯片在宽负载电流范围内表现出色,具备高效率、良好的输出调节和小尺寸等特点。

    2. 技术参数


    - 输入电压范围:7V
    - 频率:550kHz
    - 最大输出电流:每通道1A至25A
    - 输出精度:优于1%
    - 反馈电压:0.8V(典型值)
    - 启动时间:约500ms/µF
    - 效率:高达93%
    - 待机电流:低于100µA
    - 封装:24引脚窄体塑料SSOP

    3. 产品特点和优势


    - 双独立控制器:一个封装内包含两个独立控制器,提高了系统稳定性和灵活性。
    - 非相位运行:两通道相位差运行,减少了外部输入电容的需求。
    - 全N沟道MOSFET架构:无需外部电流检测电阻,简化了电路设计。
    - 优秀的输出调节:总输出精度优于1%,确保了高度的准确性。
    - 低功耗:待机电流低于100µA,有助于提高系统的整体能效。

    4. 应用案例和使用建议


    应用案例:
    - 微处理器核心和I/O供电:例如微处理器或高密度ASIC的多个低电压逻辑电源。
    - 分布式电源系统:在便携式和高级台式计算机中使用“两步”调节架构。
    使用建议:
    - 优化建议:确保使用符合规格的外部组件,如Panasonic的PANASONIC EEFUE0G181R输出电容和KEMET的TS10X337M010AS输入电容,以保证最佳性能。
    - 稳定性调整:根据具体应用需求调整补偿网络,确保系统的稳定性。

    5. 兼容性和支持


    - 兼容性:LTC1702与多种外部MOSFET兼容,适用于多种电源应用。
    - 支持和维护:制造商提供详尽的技术支持文档和售后服务,确保用户能够获得所需的技术支持。

    6. 常见问题与解决方案


    - 问题1:无法启动。解决方法:检查输入电压是否在规定的范围内,确认启动引脚是否正确连接。
    - 问题2:过压故障。解决方法:检查输出电压是否超过设定值,确认过压保护是否正常工作。
    - 问题3:输出电流不足。解决方法:检查MOSFET的工作状态,确保它们没有损坏,并且连接良好。

    7. 总结和推荐


    综合评估:LTC1702是一款功能强大且高度集成的双通道同步降压开关调节器控制器,适合需要高效、高精度电源的应用。其高效率、优秀的输出调节能力和紧凑的封装使其成为微处理器供电和高密度ASIC应用的理想选择。
    推荐:强烈推荐在对功率转换要求高的应用中使用LTC1702,特别是在需要高性能和高效率的便携式和高级台式计算机中。

LTC1702IGN#TRPBF参数

参数
开关频率 550KHz
最大输出电压 -
最小输入电压 3V
最小输出电压 -
拓扑 Buck
输出数量 2
输出类型 Transistor Driver
同步整流器 Yes
功能 Step-Down
最大输入电压 7V
长*宽*高 1.75mm(高度)
通用封装 SSOP-24
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
