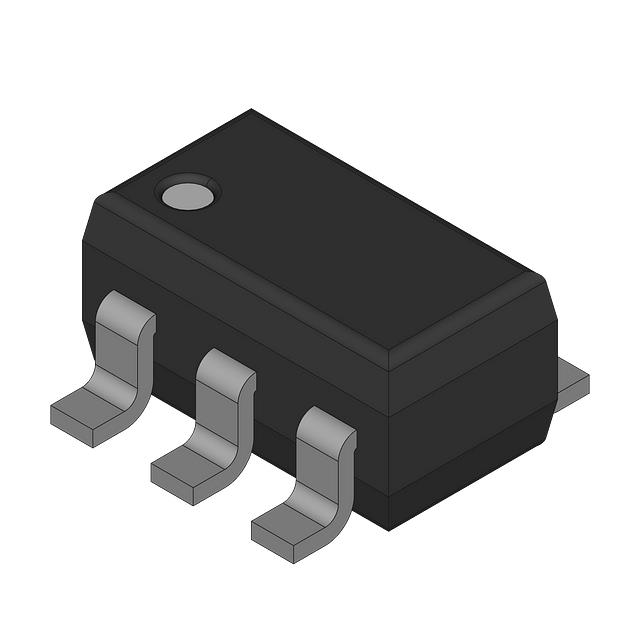

LT1761IS5-2#TRMPBF

产品分类: LDO稳压器
厂牌: ANALOG DEVICES
产品描述: 65dB(120Hz) 20μA 正极 Fixed 100mA 1 2V 1.8V 2V 20V 450mV@ 100mA 35mV 10mV TSOT-23-5 贴片安装,黏合安装 2.9mm(长度)*1mm(高度)
供应商型号: LT1761IS5-2#TRMPBF
供应商: 期货订购
标准整包数: 1000
ANALOG DEVICES LDO稳压器 LT1761IS5-2#TRMPBF

LT1761IS5-2#TRMPBF概述

    LT1761系列低噪声微功率线性稳压器技术手册

    产品简介


    LT1761系列是由Linear Technology公司推出的微功率低噪声低压差(LDO)线性稳压器。这些稳压器专为电池供电系统设计,采用TSOT-23封装形式。它们具有非常低的静态电流(仅20μA),非常适合需要长续航时间的应用场景。此外,当处于关机状态时,静态电流会降至不到0.1μA,因此可以极大地延长电池寿命。

    技术参数


    - 输入电压范围: 1.8V至20V
    - 输出电流: 最高可达100mA
    - 静态电流: 20μA(工作时),<0.1μA(关机时)
    - 最大输入到输出电压差: 300mV(在100mA负载下)
    - 输出噪声: 20μVRMS(在10Hz至100kHz范围内)
    - 输出电压范围: 固定输出电压有1.2V, 1.5V, 1.8V, 2V, 2.5V, 2.8V, 3V, 3.3V, 5V可选;可调输出电压范围为1.22V至20V
    - 封装: 5-lead plastic TSOT-23
    - 工作温度范围:
    - E、I等级:-40°C 至 125°C
    - MP等级:-55°C 至 125°C

    产品特点和优势


    1. 低噪声: 输出噪声仅为20μVRMS,适用于对信号纯净度要求较高的场合。
    2. 低静态电流: 静态电流仅为20μA,大大降低了功耗。
    3. 宽输入电压范围: 支持1.8V至20V的宽输入电压范围,适应各种应用场景。
    4. 非常低的关机电流: 关机电流小于0.1μA,有助于延长电池寿命。
    5. 超低压差: 在100mA负载下的压差仅为300mV,有利于提高电源效率。
    6. 稳定性: 输出电容只需1μF即可稳定工作,适用于陶瓷、钽或铝电解电容器。

    应用案例和使用建议


    1. 移动设备: 如智能手机、平板电脑等,可以在小型封装中实现高效的电源管理。
    2. 无线通信设备: 如无线网卡、无线路由器等,能够在有限的空间内提供稳定的电源供应。
    3. 便携式仪器: 如医疗设备、测量仪器等,确保长期稳定运行。
    4. 工业控制系统: 在工业自动化设备中,确保设备在恶劣环境下正常工作。
    使用建议:
    - 确保电路板设计中加入合适的去耦电容,以减少噪声干扰。
    - 调整输入电压时,需考虑压差限制,以保证稳定输出。
    - 使用陶瓷电容器时,注意其ESR(等效串联电阻)的影响。

    兼容性和支持


    - 与其他标准LDO稳压器相比,LT1761系列支持的电容类型更广泛,包括陶瓷、钽和铝电解电容器。
    - Linear Technology提供了详细的技术支持文档和在线资源,帮助用户快速解决问题。

    常见问题与解决方案


    1. 如何选择合适的输出电压?
    - 根据下游电路需求选择合适的固定输出电压。对于特定需求,可选用可调版本进行调整。

    2. 如何降低静态电流?
    - 通过使用外部电阻分压器调节输出电压,可进一步降低静态电流。具体操作请参考技术手册。
    3. 如何处理噪声问题?
    - 可外接0.01μF的旁路电容,显著降低输出噪声。

    总结和推荐


    LT1761系列低噪声微功率线性稳压器凭借其超低的静态电流、宽泛的工作电压范围及出色的噪声控制能力,成为众多应用领域的理想选择。其小巧的封装、简便的设计与卓越的性能使其在电池供电设备中表现出色。总体而言,推荐在需要高效率电源管理和低噪声特性的应用中使用LT1761系列稳压器。

LT1761IS5-2#TRMPBF参数

参数
最小输出电压 2V
极性 正极
纹波抑制-PSRR 65dB(120Hz)
最大压差@电流 450mV@ 100mA
稳压器数量 1
Iq-静态电流 20μA
输出电流 100mA
最大输出电压 2V
负载调节 35mV
最大输入电压 20V
最小输入电压 1.8V
线路调节 10mV
输出类型 Fixed
长*宽*高 2.9mm(长度)*1mm(高度)
通用封装 TSOT-23-5
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 散装,卷带包装
