LTC3251EMSE-1.5#PBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Charge Pump No 1MHz~1.6MHz Fixed 1 1.5V 1.5V 5.5V 2.7V SOP 贴片安装 3mm*3mm*860μm
供应商型号: LTC3251EMSE-1.5#PBF
供应商: 期货订购
标准整包数: 1000

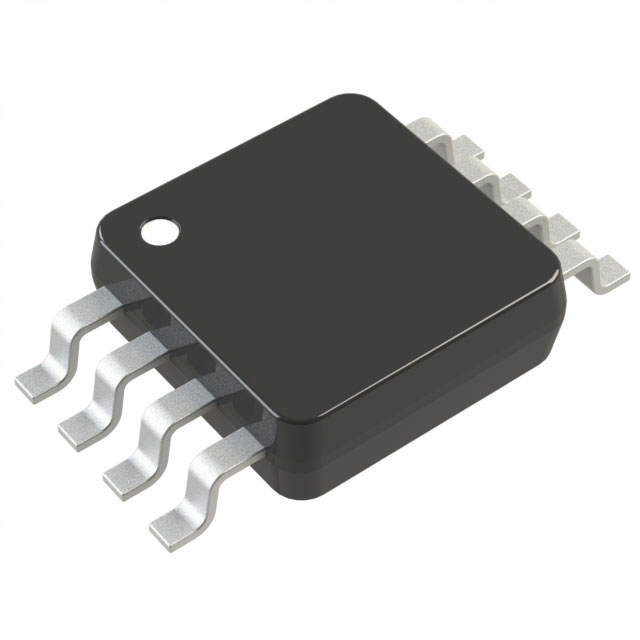

ANALOG DEVICES DC-DC稳压器 LTC3251EMSE-1.5#PBF

LTC3251EMSE-1.5#PBF概述


    产品简介


    LTC3251 / LTC3251-1.2 / LTC3251-1.5
    LTC3251系列是线性开关电荷泵降压直流-直流转换器,可将2.7V至5.5V输入电压转换为调节后的输出电压。此系列产品无需使用电感,具备高效率、低噪声的特点。其主要应用领域包括手持设备、蜂窝电话及便携式电子设备的电源供应系统。

    技术参数


    - 输入电压范围:2.7V 至 5.5V
    - 输出电流:最高可达500mA
    - 输出电压范围:可通过电阻编程调节,固定输出电压为1.2V或1.5V
    - 工作温度范围:-40°C至85°C
    - 效率提升:相比传统线性稳压器,能效提高两倍
    - 输入和输出噪声:采用2相、扩展频谱操作降低噪声
    - 保护功能:具备短路和过温保护功能
    - 封装形式:热增强型10引脚MSOP封装

    产品特点和优势


    1. 高效率:该转换器通过开关电容分数转换实现高达两倍于线性稳压器的效率。
    2. 低噪声:采用扩展频谱架构,降低输入和输出噪声。
    3. 无电感设计:减少了外部元件数量,简化了设计。
    4. 多模式操作:支持连续扩展频谱、扩展频谱带突发模式操作、超级突发模式操作和关机模式。
    5. 低功耗:在突发模式下仅需35μA电流,在超级突发模式下只需10μA电流。
    6. 热保护:内置过温保护,确保设备在异常条件下的安全性。

    应用案例和使用建议


    典型应用:
    - 手持设备
    - 蜂窝电话
    - 便携式电子设备
    - 数字信号处理器(DSP)电源供应系统
    使用建议:
    - 选择合适的外部电容器:建议选用ESR(等效串联电阻)小于1Ω的陶瓷电容器,以实现最佳性能。
    - 保持接地连接良好:连接到地面层可获得更好的性能。
    - 遵循推荐的供电方式:确保输入电压在2.7V至5.5V范围内,并在输入端加一个大于等于1μF的低ESR陶瓷电容器进行旁路。

    兼容性和支持


    - 与其他设备的兼容性:LTC3251系列可以与其他符合标准的电子元件轻松兼容。
    - 技术支持:制造商提供了详尽的技术文档和专业支持,帮助用户更好地理解和使用这些器件。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 设备启动时出现较大电流 | 检查软启动设置,确保软启动功能正常运行 |
    | 输出电压不稳 | 确认外部电阻分压器的配置正确 |
    | 效率低于预期 | 确认外部电容器的质量和容量是否符合要求 |

    总结和推荐


    综合评估:
    LTC3251 / LTC3251-1.2 / LTC3251-1.5凭借其高效率、低噪声和紧凑设计,适用于需要高效电源管理的应用。特别是对于电池供电设备而言,其显著降低了功耗并提高了可靠性。此外,该产品具备丰富的保护功能,保证了在异常条件下也能安全运行。
    推荐使用:
    强烈推荐使用LTC3251系列,尤其是在需要高效、低噪声电源供应的应用场景中。其独特的2相扩展频谱架构和低功耗模式使其成为市场上最具竞争力的产品之一。

LTC3251EMSE-1.5#PBF参数

参数
最大输入电压 5.5V
输出数量 1
输出类型 Fixed
同步整流器 No
功能 Step-Down
最小输出电压 1.5V
最大输出电压 1.5V
拓扑 Charge Pump
开关频率 1MHz~1.6MHz
最小输入电压 2.7V
长*宽*高 3mm*3mm*860μm
通用封装 SOP
安装方式 贴片安装
零件状态 在售
包装方式 管装

LTC3251EMSE-1.5#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC3251EMSE-1.5#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LTC3251EMSE-1.5#PBF LTC3251EMSE-1.5#PBF数据手册

LTC3251EMSE-1.5#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 29.0988
2000+ ¥ 28.359
3000+ ¥ 27.6192
库存: 3000
起订量: 1000 增量: 50
交货地:
最小起订量为:1000
合计: ¥ 29098.8
