LT3956EUHE#PBF

产品分类: LED驱动器
厂牌: ANALOG DEVICES
产品描述: 80V PWM,Analog Flyback,SEPIC,Step-Down (Buck),Step-Up (Boost) 3.3A 1 4.5V 80V QFN 贴片安装 5mm*6mm*700μm
供应商型号: 4024896
供应商: 海外现货
标准整包数: 1

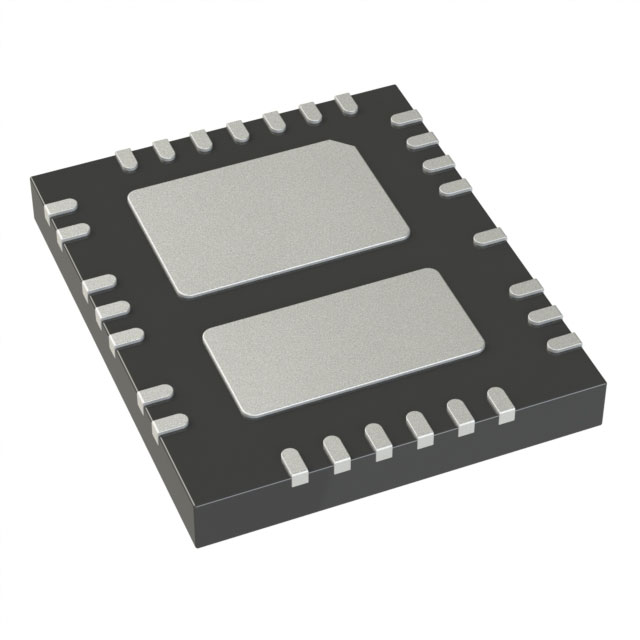

ANALOG DEVICES LED驱动器 LT3956EUHE#PBF

LT3956EUHE#PBF概述

    LT3956 技术手册深度解析

    产品简介


    LT3956 是一款专为高效驱动高电流 LED 设计的 DC/DC 转换器芯片。该芯片兼具恒流(Constant-Current)与恒压(Constant-Voltage)调节功能,适用于电池供电系统或广泛的输入电压范围应用。其核心组件内部集成了一个低侧 N 沟道功率 MOSFET,额定耐压高达 84V,支持最大电流输出 3.3A。凭借其卓越的性能表现和灵活的应用配置,LT3956 广泛应用于高亮度 LED 照明系统、车载灯源及通用电源管理等领域。

    技术参数


    以下是 LT3956 的关键技术和性能参数:
    - 输入电压范围: 4.5V 至 80V,支持瞬态高压至 80V。
    - 输出电压范围: 高达 80V。
    - 最大开关电流: 3.3A/84V。
    - 固定频率: 支持用户通过电阻调整,范围为 100kHz 至 1MHz。
    - 电流精度: ±2%(恒流模式)。
    - 效率: 在典型应用中可达 94%,驱动 25W 白光 LED 头灯。
    - 工作温度范围: –40°C 至 +125°C。

    产品特点和优势


    LT3956 的核心优势在于其强大的电流检测能力和灵活的配置选项:
    1. 高侧电流检测: 内置精确的 250mV 高侧检测电路,适应多种拓扑结构(如升压、降压或升降压模式)。
    2. PWM 调光: 提供高达 3000:1 的真色彩 PWM 调光能力,可实现精确亮度控制。
    3. 软启动功能: 降低启动时的冲击电流,延长使用寿命并减少 EMI 干扰。
    4. 宽输入电压范围: 能够承受极端输入条件,满足工业和汽车应用需求。
    5. 紧凑封装: 采用 36 引脚 5mm × 6mm 的 QFN 封装,便于集成。

    应用案例和使用建议


    基于 LT3956 的特性,以下是一些典型的使用场景:
    1. 汽车照明系统: 利用高输入电压范围和高效能,可驱动前照灯或尾灯模块。
    2. 手持便携设备: 通过降压模式为便携式 LED 灯提供稳定电压。
    3. LED 工业照明: 使用升压或升降压模式实现对复杂 LED 阵列的高效供电。
    在使用 LT3956 时,需注意以下几点:
    - 确保良好的散热设计,特别是在大电流运行条件下。
    - 正确连接软启动电容以避免启动冲击。
    - 配合外部元件选择合理的频率,平衡效率与外部元件尺寸。

    兼容性和支持


    LT3956 支持广泛的外围硬件,包括标准电源管理 IC 和其他功率半导体。同时,Linear Technology 提供详细的参考设计和专业技术支持,帮助用户快速完成项目开发。此外,该产品符合无铅规范,符合 RoHS 标准。

    常见问题与解决方案


    以下列举了一些用户可能遇到的常见问题及解决方法:
    1. 效率偏低: 检查输入滤波电容是否足够大,并确认外部 MOSFET 是否匹配最佳值。
    2. 短路保护误触发: 检查电流反馈回路电阻设置是否准确。
    3. PWM 调光失灵: 确认 PWM 输入信号幅值是否超出 0~5V 范围。

    总结和推荐


    综上所述,LT3956 是一款功能强大且灵活性高的 LED 驱动芯片,特别适合于高功率密度和复杂环境的应用场景。其高效的能量转换能力、丰富的功能选项以及良好的兼容性使其在市场上具有较强的竞争力。对于需要高性能 DC/DC 转换解决方案的设计者而言,推荐优先考虑此款芯片。

LT3956EUHE#PBF参数

参数
最小输入电压 4.5V
最大输出电压 80V
输出数量 1
效率 -
功率 -
调光方式 PWM,Analog
输出电流 3.3A
最小输出电压 -
最大输入电压 80V
拓扑 Flyback,SEPIC,Step-Down (Buck),Step-Up (Boost)
长*宽*高 5mm*6mm*700μm
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 管装

LT3956EUHE#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT3956EUHE#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES LED驱动器 ANALOG DEVICES LT3956EUHE#PBF LT3956EUHE#PBF数据手册

LT3956EUHE#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 88.9464
10+ ¥ 66.444
61+ ¥ 54.9524
122+ ¥ 50.8138
305+ ¥ 50.1304
549+ ¥ 49.4343
1037+ ¥ 48.7383
库存: 32
起订量: 19 增量: 1
交货地:
最小起订量为:10
合计: ¥ 664.44
