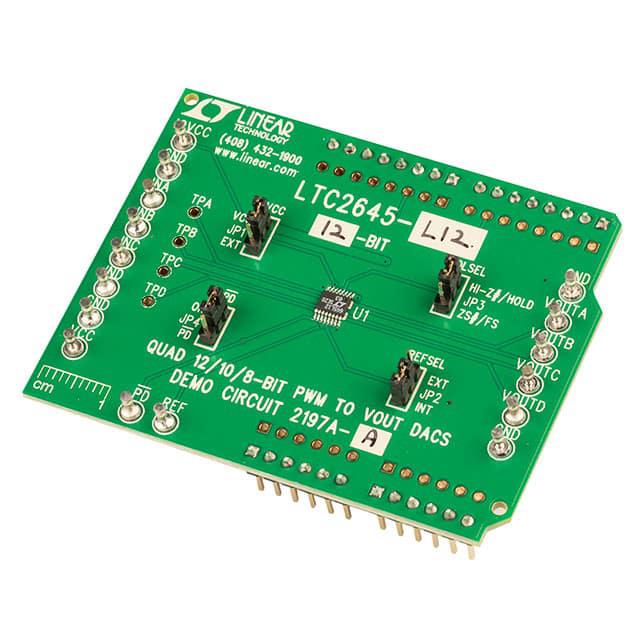

DC2197A-A

厂牌: ANALOG DEVICES
产品描述: LTC2645 DAC Demonstration Circuit
供应商型号: 4023193
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 DC2197A-A

DC2197A-A概述


    产品简介


    产品名称: LTC2645 Quad 12-/10-/8-Bit PWM to VOUT DACs with 10ppm/°C Reference
    产品类型: 数模转换器(DAC),集成脉冲宽度调制(PWM)到模拟电压输出功能,并具有高精度10ppm/°C参考电压。
    主要功能:
    - 实现PWM信号到模拟电压的快速转换,提供12位、10位和8位分辨率。
    - 集成的10ppm/°C温度补偿参考电压,确保了电压输出的高稳定性。
    - 内置滤波功能,使得模拟电压输出响应速度快且准确。
    应用领域:
    - 适用于需要高精度模拟信号输出的应用,如通信系统、工业自动化控制、仪器仪表等。

    技术参数


    - 输入PWM频率范围: 30Hz 至 100kHz
    - 电源电压范围:
    - VCC: 2.7V 至 5.5V
    - IOVCC: 1.71V 至 5.5V
    - 输出电压范围:
    - 根据不同版本,输出电压范围为2.5V至5V
    - 分辨率: 12位、10位、8位可选
    - 参考电压精度: 10ppm/°C
    - 接口类型: PWM输入、模拟电压输出
    - 封装形式: 16-lead MSOP (4.9mm × 4mm)

    产品特点和优势


    - 高精度: 通过10ppm/°C参考电压,确保了电压输出在宽温度范围内的稳定性。
    - 高速响应: 具备快速的上升沿更新机制,能够在短时间内完成模拟电压输出。
    - 多种分辨率选择: 提供12位、10位和8位可选,适用于不同的精度需求。
    - 易于集成: 封装紧凑,适用于空间受限的设计。

    应用案例和使用建议


    应用案例:
    - 通信系统: 在通信系统中,LTC2645可以将数字PWM信号转换为模拟信号,用于调制解调。
    - 工业自动化控制: 在工业控制系统中,LTC2645可以实现对执行机构的精确控制,提升系统的稳定性和准确性。
    使用建议:
    - PWM信号源的选择: 确保PWM信号源能够提供稳定且符合要求的PWM信号,避免由于信号不稳定导致输出精度降低。
    - 电源管理: 注意电源电压范围,确保VCC和IOVCC供电稳定,特别是当IOVCC单独供电时,需注意IOVCC的电压匹配问题。
    - 环境适应性: 考虑到温度对参考电压的影响,应在设计时考虑环境温度的变化,并通过适当的热管理措施来保持稳定的性能。

    兼容性和支持


    - 兼容性: 支持与多种PWM信号源的连接,如FPGA、微控制器、PLC等。
    - 开发工具: 提供与Linduino板的兼容性,可以通过计算机软件进行控制,方便开发和调试。
    - 技术支持: 厂商提供详细的文档和技术支持,帮助用户快速上手并解决常见问题。

    常见问题与解决方案


    - Q: 如何设置IOVCC电压?
    - A: 默认情况下,IOVCC连接到VCC。如果需要不同的逻辑电平,可以将IOVCC跳线设为EXT,并连接相应的电压源。

    - Q: PWM输入信号不稳定怎么办?
    - A: 确保PWM信号源的信号稳定,并检查是否有外部干扰。如果仍然存在问题,可以尝试调整PWM输入滤波电路。

    总结和推荐



    总结

    :
    LTC2645是一款高性能的PWM到模拟电压转换器,具备高精度、快速响应及多种分辨率选择的特点。它适用于需要高精度模拟信号输出的多种场合,如通信系统、工业自动化控制等。通过其紧凑的封装和丰富的开发工具,使得其在开发过程中极为便捷。
    推荐:
    强烈推荐给需要高精度模拟信号输出的工程师和技术人员。LTC2645不仅提供了出色的性能,还拥有良好的兼容性和强大的技术支持,是您的理想选择。
