LT3790HFE#PBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Buck-Boost Yes 200KHz~700KHz Transistor Driver 2 60V 4.7V SOP 贴片安装 1.2mm(高度)
供应商型号: LT3790HFE#PBF
供应商: 国内现货
标准整包数: 1000

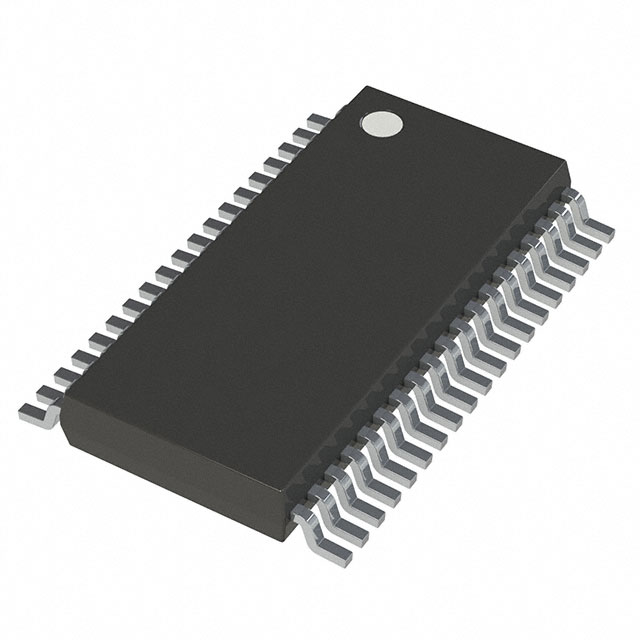

ANALOG DEVICES DC-DC稳压器 LT3790HFE#PBF

LT3790HFE#PBF概述


    产品简介


    产品名称:LT3790
    产品类型:同步四开关升降压控制器
    主要功能:LT3790是一款同步四开关升降压电压/电流调节器控制器,能够在输入电压高于、低于或等于输出电压的情况下进行输出电压、输出电流或输入电流的调节。通过恒定频率的电流模式架构,LT3790允许其频率在200kHz至700kHz范围内调整或同步。
    应用领域:汽车、电信、工业系统以及高功率电池供电系统中的电压调节器和电池/超级电容充电器应用。

    技术参数


    - 输入电压范围:4.7V至60V
    - 输出电压精度:2%(1.2V至60V)
    - 输出电流精度:6%(0V至60V)
    - 工作频率范围:200kHz至700kHz
    - 最高工作效率:98.5%
    - 最大输出电流:每颗IC可支持100W或以上
    - 保护功能:包含输入过电压保护(OVLO)和内部软启动功能
    - 封装:38引脚TSSOP带裸露焊盘
    - 工作温度范围:LT3790E/LT3790I为-40°C至125°C;LT3790H为-40°C至150°C;LT3790MP为-55°C至150°C

    产品特点和优势


    - 四开关单电感结构:可以在VIN高于、低于或等于VOUT时工作
    - 高效能:在宽输入电压范围下可以实现高达98.5%的工作效率
    - 宽泛输入电压范围:支持4.7V到60V的宽电压输入
    - 精准控制:输出电压精度达2%,输出电流精度达6%
    - 多重保护机制:包括输入过电压保护和内部软启动功能
    - 兼容性强:易于并联扩展输出功率,方便集成在不同系统中

    应用案例和使用建议


    应用案例:LT3790广泛应用于汽车、电信、工业系统以及高功率电池供电系统中的电压调节器和电池/超级电容充电器。例如,在电动汽车充电桩设计中,LT3790可以通过宽泛的输入电压范围和高效率来满足不同的充电需求。
    使用建议:
    - 确保正确连接软启动电路(SS),以减少启动瞬间的大电流冲击。
    - 注意调整CTRL引脚的电压值,以获得所需的电流阈值,从而避免过流保护触发。
    - 在恶劣环境中使用时,应确保良好的散热条件,以延长器件寿命。

    兼容性和支持


    - 兼容性:LT3790具有广泛的兼容性,可以与各种不同的电源和负载环境无缝对接。
    - 支持和服务:Linear Technology(现为Analog Devices的一部分)提供全面的技术支持服务,包括详细的文档、培训和技术支持热线。

    常见问题与解决方案


    1. 问题:设备在运行过程中突然断电
    - 解决办法:检查是否有短路情况,确保短路检测功能正常工作。
    2. 问题:输出电压不稳定
    - 解决办法:确认反馈回路配置正确,特别是FB引脚的连接。
    3. 问题:设备无法启动
    - 解决办法:检查EN/UVLO引脚是否正确连接到合适的电压水平。

    总结和推荐


    总体评价:LT3790是适用于高压、大功率应用的理想选择。它具有高效率、宽输入电压范围和多功能保护特性,使其成为众多应用领域的首选。此外,其简单易用的设计和广泛的兼容性,使得开发人员能够快速部署并优化系统。
    推荐:对于需要高压、大功率调节和高效率的应用场景,强烈推荐使用LT3790。其优秀的性能和多功能保护机制将帮助用户实现更稳定可靠的系统。

LT3790HFE#PBF参数

参数
同步整流器 Yes
最大输出电压 -
最小输出电压 -
功能 Step-Up/Step-Down
最小输入电压 4.7V
开关频率 200KHz~700KHz
输出数量 2
输出类型 Transistor Driver
拓扑 Buck-Boost
最大输入电压 60V
长*宽*高 1.2mm(高度)
通用封装 SOP
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 管装

LT3790HFE#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT3790HFE#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LT3790HFE#PBF LT3790HFE#PBF数据手册

LT3790HFE#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 73.3252
2000+ ¥ 71.461
3000+ ¥ 69.5968
库存: 3000
起订量: 1000 增量: 50
交货地:
最小起订量为:1000
合计: ¥ 73325.2
