MAX6336US22D3+T

产品分类: 电源管理芯片(PMIC)
厂牌: ANALOG DEVICES
产品描述:
供应商型号:
供应商:
标准整包数: 0
ANALOG DEVICES 电源管理芯片(PMIC) MAX6336US22D3+T

MAX6336US22D3+T概述


    产品简介


    MAX6335/MAX6336/MAX6337微处理器监控电路
    MAX6335/MAX6336/MAX6337系列是为1.8V到3.3V微处理器(µP)和数字系统设计的监控电路。这些设备通过监测电源电压并在电压低于预设阈值时自动触发复位信号来提高电路的可靠性并降低成本。此外,它们还具备防抖手动复位输入功能。

    技术参数


    - 供电范围: 0.7V至5.5V
    - 复位阈值: 可选范围1.6V至2.5V,以100mV为增量
    - 供应电流: 在1.8V时典型值为3.0µA,在2.5V时典型值为3.3µA
    - 复位输出: MAX6336和MAX6337为低电平有效推挽式输出,MAX6335为高电平有效推挽式输出
    - 工作温度范围: -40°C至+125°C

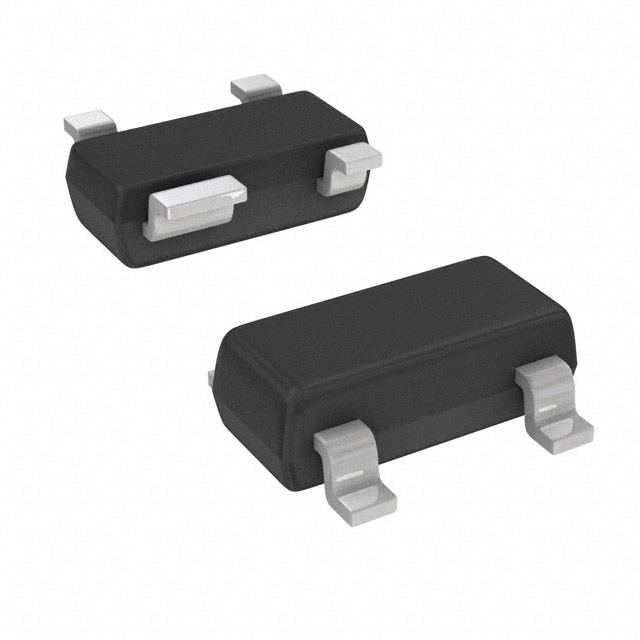

    - 封装: 4引脚SOT143

    产品特点和优势


    1. 超低工作电压: 供电电压低至0.7V,适合低功耗应用。
    2. 低功耗: 典型供应电流仅为3.3µA。
    3. 精准监控: 能够精确监控1.8V和2.5V的电源电压。
    4. 复位延迟: 复位延迟时间可选择为1ms、20ms或100ms。
    5. 防抖动: 手动复位输入具有防抖动功能。
    6. 全温度范围内指定: 在整个温度范围内提供可靠性能。
    7. 多种输出结构: 提供三种不同的输出结构:推挽式RESET输出、低电平有效开放漏极输出。
    8. 电源瞬态免疫: 能够抵抗短时负向电源瞬变。
    9. 无需外部组件: 集成设计减少了外部组件需求。
    10. 紧凑封装: 采用4引脚SOT143封装,适合空间受限的应用。

    应用案例和使用建议


    应用案例
    - 计算机(如Pentium II)
    - 控制器
    - 智能仪器
    - 便携式/电池供电设备
    - 汽车电子
    使用建议
    1. 确保复位信号的有效性: 当VCC电压降至接近最低操作电压0.7V时,MAX6336需要添加一个100kΩ的下拉电阻以保持复位信号低电平。
    2. 手动复位功能: 连接一个常开的按钮开关从MR引脚到GND,以创建手动复位功能。MAX6337的复位输出为开漏极,因此需要外接上拉电阻。
    3. 电源瞬态处理: 在负向电源瞬变期间,这些设备能够忽略短暂的电压波动,避免误触发复位。

    兼容性和支持


    兼容性
    - 与MAX811/MAX812及MAX6314/MAX6315引脚兼容,便于替换。
    - 推挽式输出的MAX6335/MAX6336和开放漏极输出的MAX6337适用于不同的微处理器架构。
    支持
    - 提供样品库存,通常提供标准版本(参见选择指南)。非标准版本需批量订购10,000件。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 复位信号不触发 | 确认供电电压是否超过最低复位阈值。 |
    | 手动复位无效 | 检查连接的手动复位开关是否正确连接。 |
    | 复位信号失效 | 检查是否有外接的下拉或上拉电阻未正确连接。 |

    总结和推荐



    总结


    MAX6335/MAX6336/MAX6337系列监控电路是一款高性能的微处理器监控芯片,适用于各种低功耗和空间受限的应用。它们的超低电压操作、低功耗、防抖动功能和广泛的温度范围使其在多种应用场合中表现出色。
    推荐
    由于其出色的性能、丰富的功能以及广泛的应用范围,我们强烈推荐MAX6335/MAX6336/MAX6337系列用于需要高可靠性和低功耗的应用环境中。

MAX6336US22D3+T参数

参数
最大工作供电电压 -
最小工作供电电压 -
工作电源电流 -
最大输出电压 -
最小输出电压 -
应用场景 -
通用封装 SOT-143-4
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

MAX6336US22D3+T厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

MAX6336US22D3+T数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 电源管理芯片(PMIC) ANALOG DEVICES MAX6336US22D3+T MAX6336US22D3+T数据手册

MAX6336US22D3+T封装设计

查看详情并下载
Symbol
Footprint
3D Model
