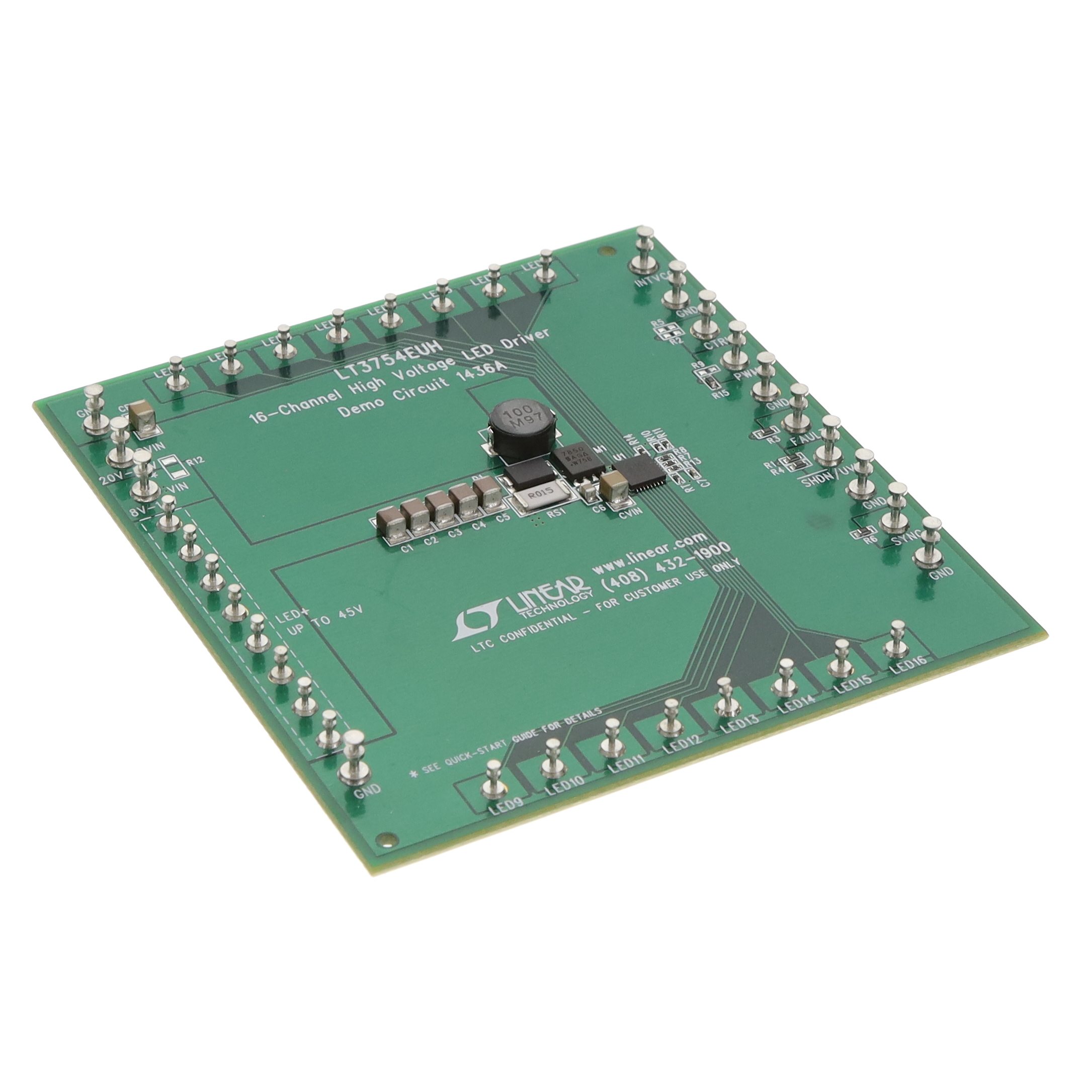

DC1436A

产品分类: LED驱动器
厂牌: ANALOG DEVICES
产品描述: 14V 50mA 8V 45V
供应商型号: DC1436A-ND
供应商: Digi-Key
标准整包数: 1
ANALOG DEVICES LED驱动器 DC1436A

DC1436A概述


    产品简介


    产品名称:16-CHANNEL High Voltage LED Driver(高通道高压LED驱动器)
    型号:LT3754
    LT3754是一款多功能的高电压LED驱动器芯片,适用于多种工业和消费电子应用。它能够驱动每条LED串高达50mA的电流,并支持最大LED串电压为45V。此驱动器还具备1MHz的开关频率,支持小尺寸电感和电容的设计,同时提供卓越的PWM调光性能。此外,过压保护功能设置为55V,防止因LED被移除而引起的电路故障。当LED断开时,故障输出引脚会拉低并报告故障状态。通过与10-14V输入电源分离的24V PVIN供电设计,可以实现最佳热性能。

    技术参数


    以下是LT3754的主要技术规格:
    | 参数 | 条件 | 典型值 |
    |
    | PVIN电源输入电压范围 | 工作 | 20V - 28V |
    | VIN引脚输入电压范围 | 工作 | 8V - 14V |
    | 开关频率 | RT=39.2k | 1MHz |
    | 每通道LED电流 | ILED(1-16),R14=5.76k | 50mA |
    | 过压保护电压 | 开路LED电压,R8=11k,R7=20k | 55V |
    | 效率 | PVIN=24V,VIN=10V,VLED=45V | 92% |
    | 欠压锁定阈值(UVLO) | 20.1V |
    | 峰值开关电流限制 | RS1=0.015Ω | 3.3A |

    产品特点和优势


    LT3754具有许多显著的优点和独特功能,使其在市场上脱颖而出:
    1. 多通道支持:支持16个独立的LED通道,每个通道可单独控制。
    2. 高效率:最高可达92%的效率,减少能量损耗。
    3. 过压保护:内置过压保护机制,防止因LED损坏导致的电路故障。
    4. 灵活的调光能力:支持PWM调光,可根据需要调整亮度。
    5. 小型封装:采用32引脚(5mm x 5mm)QFN封装,节省空间且易于集成。

    应用案例和使用建议


    应用案例
    LT3754广泛应用于汽车照明、背光显示、舞台灯光等领域。例如,在汽车头灯系统中,LT3754可以驱动多个LED灯串,提供均匀且明亮的照明效果。
    使用建议
    - 在使用PWM调光功能时,确保PWM信号频率不低于100Hz,以避免频闪现象。
    - 当某些通道不使用时,应将相应的LED引脚连接到LED+,以防止不必要的功耗。
    - 确保良好的PCB布局设计,特别是热管理部分,以提高系统的稳定性和寿命。

    兼容性和支持


    LT3754与大多数标准的LED模块兼容,可以轻松集成到现有的系统中。Linear Technology公司提供了全面的技术支持,包括设计文件和详细的应用指南,帮助客户快速完成产品的开发和部署。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | LED亮度不足 | 检查输入电压是否符合要求,调整R14电阻值。 |
    | PWM调光效果不佳 | 确保PWM信号频率足够高,尝试增加滤波电容。 |
    | 系统过热 | 改善散热设计,如增加散热片或优化PCB布局。 |

    总结和推荐


    综上所述,LT3754是一款高效、可靠且易于使用的高电压LED驱动器。它的多通道支持、高效率以及强大的保护功能使其成为各种应用的理想选择。对于需要高性能LED驱动解决方案的项目,强烈推荐使用LT3754。无论是在汽车行业还是消费电子产品中,LT3754都能提供卓越的表现和灵活性。

DC1436A参数

参数
输出数量 -
功率 -
效率 -
最小输出电压 -
拓扑 -
输出电流 50mA
最大输出电压 45V
调光方式 -
最小输入电压 8V
最大输入电压 14V
零件状态 在售
包装方式 盒装
