DC804B-A

厂牌: ANALOG DEVICES

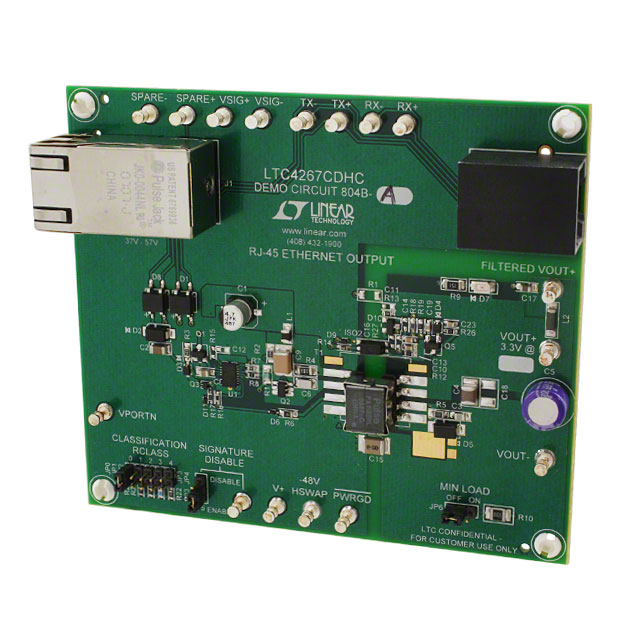

产品描述: LTC4267 Power Over Ethernet Controller 3.3VDC Output Demonstration Circuit
供应商型号: Y-DC804B-A
供应商: 期货订购
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 DC804B-A

DC804B-A概述


    产品简介


    LTC4267是一款用于以太网供电(Power over Ethernet,简称PoE)的应用设计,集成了PD接口和集成开关调节器。该设备提供完整的IEEE 802.3af标准兼容的PD接口和隔离式3.3V电源解决方案。此产品广泛应用于网络通信、安全监控系统、工业自动化等领域,为各种需要通过以太网线供电的设备提供了可靠而高效的电源管理解决方案。

    技术参数


    | 参数 | 条件 | 值 |
    |
    | 最小启动电压 | PSE输入 | -39V |
    | 最大关断电压 | PSE输入 | -33V |
    | 辅助输入电压范围 | 24V辅助电源输入 | +38V到+57V |
    | 最小工作电压 | Iout=最大额定负载 | -36V |
    | 最大输入电流 | PSE输入 | 400mA |
    | 输出电流 | 版本-A, Vout=3.3V | 1.0A |
    版本-B, Vout=3.3V | 1.6A |
    版本-C, Vout=3.3V | 2.6A |
    | 输出电压 | Vin=48VDC, PSE输入 | 3.3V (典型值) |
    | 输出调节(线性) | 50%至100%满载 | ±2% (典型值) |
    | 输出调节(负载) | 0%至100%满载 | ±2% (典型值) |
    | 隔离电压(基本绝缘) 250VDC |

    产品特点和优势


    LTC4267集成了众多高级功能,如25kΩ签名电阻、分类电流源、热过载保护、签名禁用和电源良好信号,同时还包括针对IEEE要求的二极管桥优化的欠压锁定功能。它能够与传统PoE系统兼容,并且通过电流模式开关控制器来驱动一个6V额定的N沟道MOSFET。LTC4267采用程序可调斜率补偿、软启动和恒定频率操作,确保在轻载情况下也能减少电磁干扰。这些功能使其成为市场上高度可靠的电源解决方案。

    应用案例和使用建议


    LTC4267适用于多种PoE应用,例如网络交换机、无线接入点和安全摄像头等。具体使用时,需要根据实际应用场景选择合适的版本(-A、-B、-C)。在部署过程中,用户需要注意保持适当的电流限制和负载水平,以确保电源稳定输出。此外,为了实现更高的灵活性,用户可以考虑使用LT4430进行二次侧调节,以提高电源转换效率。

    兼容性和支持


    LTC4267具备较强的兼容性,可以与多种PoE设备兼容,同时支持标准的IEEE 802.3af协议。对于用户在使用过程中可能遇到的技术问题,Linear Technology提供专业的技术支持和服务,用户可以通过联系应用工程师获取帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法启动 | 检查输入电压是否在正常范围内。 |
    | 输出电压不稳 | 确认负载没有设置过高,检查电路连接。 |
    | 签名检测失败 | 确认跳线JP5正确设置。 |
    | 效率低 | 检查是否存在额外的电磁干扰。 |

    总结和推荐


    综上所述,LTC4267是一款性能优越的PoE PD接口及集成开关调节器解决方案,具备高可靠性、强兼容性和易于配置的特点。无论是在家庭、办公室还是工业环境中,LTC4267都能够提供稳定的电力供应,是一款值得推荐的产品。对于需要高效、稳定电力供应的用户来说,LTC4267无疑是最佳选择之一。

DC804B-A参数

参数
零件状态 在售
包装方式 盒装

DC804B-A厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

DC804B-A数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 评估、开发板开发工具 ANALOG DEVICES DC804B-A DC804B-A数据手册

DC804B-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
