LT1171CT#06PBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Boost,Buck,Cuk,Flyback,Forward Converter No 100KHz Adjustable 1 65V(Switch) 1.244V 40V 3V TO-220-5 通孔安装 4.57mm(高度)
供应商型号: 4406853
供应商: 海外现货
标准整包数: 1

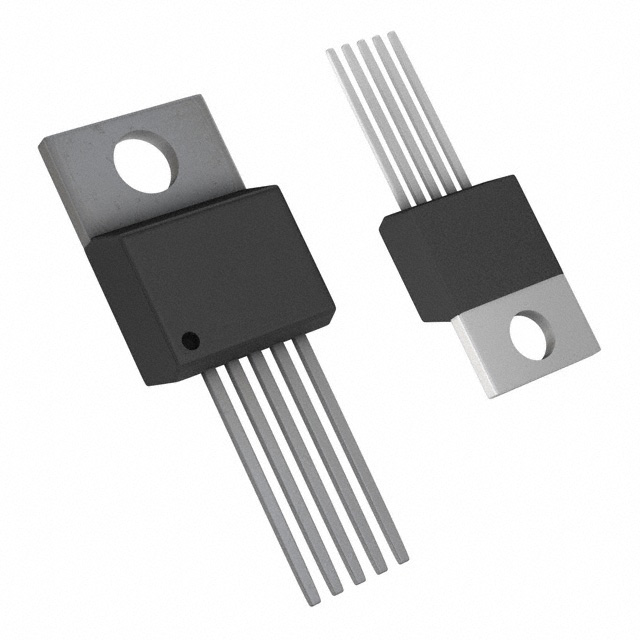

ANALOG DEVICES DC-DC稳压器 LT1171CT#06PBF

LT1171CT#06PBF概述


    产品简介


    LT1170/LT1171/LT1172高效率开关调节器
    LT1170、LT1171和LT1172是一系列高功率、高效率的开关调节器,由Linear Technology(现为Analog Devices的一部分)制造。这些调节器适用于多种标准的开关配置,包括降压、升压、飞返、正向、反相以及"Cuk"拓扑结构。它们内置了一个高电流、高效率的开关,集成所有振荡、控制和保护电路。这种高度集成的设计使得这些芯片易于使用,提供了类似于三引脚线性调节器的“安全操作”。

    技术参数


    - 输入电压范围:3V至60V
    - 负载功率:高达100W
    - 工作频率:最高可达100kHz
    - 输出电流:LT1170支持5A,LT1171支持2.5A,LT1172支持1.25A
    - 关闭模式下的电源电流:典型值为50μA
    - 封装形式:5引脚TO-3或TO-220电源封装,8引脚PDIP或表面贴装封装
    - 绝对最大额定值:供应电压为60V(某些型号为40V),开关输出电压为75V(某些型号为65V)
    - 工作温度范围:-40°C至125°C(某些型号为-55°C至125°C)

    产品特点和优势


    - 高效率:采用电流模式切换技术,提供出色的交流和直流负载及线路调节。
    - 宽负载范围:适应不同的负载电流需求,而不会损失效率。
    - 低静态电流:静态电流仅为6mA,非常适合电池供电的应用。
    - 内部保护机制:具备过载自保护功能,确保系统稳定运行。
    - 多样化封装:提供多种封装选项,以满足不同设计需求。

    应用案例和使用建议


    - 升压转换器:如5V至12V的升压转换器,可以用于电池充电器和电源转换。
    - 低功耗应用:由于其低静态电流特性,适用于需要长时间电池供电的设备,如便携式医疗设备和可穿戴设备。
    - 电源逆变器:可用于将正电压转换为负电压,或者反过来。
    使用建议:为了获得最佳性能,建议进行详细的电路仿真和测试。参考应用手册AN19提供的设计指南和公式来计算外部组件的值。此外,可以考虑使用SwitcherCAD工具来进行更高级的设计辅助。

    兼容性和支持


    - 兼容性:这些芯片与其他常见的电子元器件和电路设计兼容。
    - 支持:供应商提供详尽的技术文档和支持,包括应用手册和CAD设计工具。

    常见问题与解决方案


    1. 问题:输出电压不稳定。
    - 解决方案:检查反馈回路的连接,确保所有电容和电阻正确安装。

    2. 问题:负载电流过高时,输出电压下降。
    - 解决方案:确认电感器和二极管的选择是否符合规格要求,可能需要增大电感量或提高散热能力。

    总结和推荐


    LT1170/LT1171/LT1172是一系列高性能、高可靠性的开关调节器,适合各种电源转换应用。其独特的特性如高效率、低静态电流和多样化的封装使其成为电池供电和工业应用的理想选择。建议在进行电源设计时优先考虑这些芯片。

LT1171CT#06PBF参数

参数
同步整流器 No
最大输入电压 40V
拓扑 Boost,Buck,Cuk,Flyback,Forward Converter
输出类型 Adjustable
最小输出电压 1.244V
最大输出电压 65V(Switch)
最小输入电压 3V
输出数量 1
功能 Step-Down,Step-Up,Step-Up/Step-Down
开关频率 100KHz
长*宽*高 4.57mm(高度)
通用封装 TO-220-5
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

LT1171CT#06PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT1171CT#06PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LT1171CT#06PBF LT1171CT#06PBF数据手册

LT1171CT#06PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 158.8455
10+ ¥ 111.2083
50+ ¥ 97.9321
100+ ¥ 84.1751
250+ ¥ 78.3533
500+ ¥ 75.5816
1000+ ¥ 73.4934
库存: 50
起订量: 11 增量: 1
交货地:
最小起订量为:10
合计: ¥ 1112.08
