LT1963AEQ-1.5

产品分类: LDO稳压器
厂牌: ANALOG DEVICES
产品描述: 63dB(120Hz) 1.5mA 正极 Fixed 1.5A 1 1.5V 1.9V 1.5V 20V 550mV@ 1.5A 9mV 6mV DDPAK-5 贴片安装
供应商型号: CY-LT1963AEQ-1.5
供应商: Avnet
标准整包数: 1

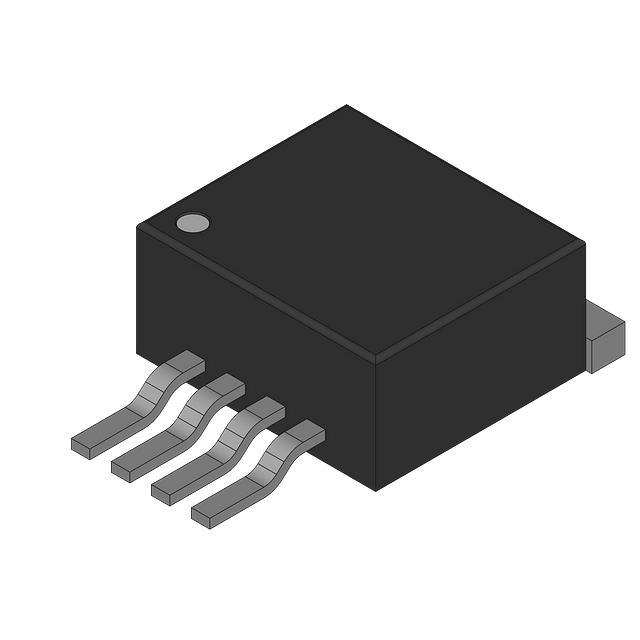

ANALOG DEVICES LDO稳压器 LT1963AEQ-1.5

LT1963AEQ-1.5概述

    LT1963A 系列低压差线性稳压器产品技术手册

    1. 产品简介


    LT1963A系列低压差(LDO)稳压器是由Linear Technology公司设计的一种高精度稳压器,特别针对快速瞬态响应进行了优化。这款稳压器能够提供高达1.5A的输出电流,并具有低噪声和快响应的特点,适用于敏感的RF供电和其他高要求应用。

    2. 技术参数


    - 输出电流: 最大1.5A。
    - 压差电压: 340mV(在1.5A输出电流下)。
    - 低噪声: 40μVRMS(10Hz至100kHz频段)。
    - 待机电流: 1mA(关闭模式下小于1μA)。
    - 固定输出电压: 1.5V、1.8V、2.5V、3.3V。
    - 可调输出电压范围: 1.21V 至 20V。
    - 稳定条件: 输出电容低至10μF即可稳定。
    - 保护机制: 反向电池保护、电流限制、热限制和反向电流保护。
    - 封装类型: 5脚塑料DD封装、5脚塑料TO-220封装、3脚塑料SOT-223封装、8脚塑料SO封装及16脚塑料TSSOP封装。

    3. 产品特点和优势


    - 快速瞬态响应: 能够迅速适应负载变化,确保输出电压稳定。
    - 低噪声: 适用于需要低噪声电源的应用,如RF电路。
    - 低功耗: 在关断模式下的电流消耗极低。
    - 无需外部保护二极管: 减少了外部组件的数量和复杂性。
    - 温度范围广: 适用范围为-40°C至125°C,部分型号扩展到-55°C至125°C。

    4. 应用案例和使用建议


    - 3.3V到2.5V逻辑电源供应: 用于逻辑电路供电,保证信号完整性。
    - 开关电源后级调节: 在开关电源后进行精细调节,提高电源稳定性。

    使用建议:
    - 当选择输出电容时,应考虑不同类型的电容对瞬态响应的影响。
    - 保持良好的散热措施,尤其是在高电流输出情况下,以避免过热问题。

    5. 兼容性和支持


    - 兼容性: 支持多种封装类型,便于在不同的PCB布局上使用。
    - 支持: 产品由Linear Technology提供技术支持,确保用户能获得及时的帮助和指导。

    6. 常见问题与解决方案


    - 问题: 稳压器输出电压不准确。
    - 解决方案: 检查输出电容值是否正确,以及输入电压是否在规定范围内。
    - 问题: 输出电流不稳定。
    - 解决方案: 检查负载情况是否超过稳压器的额定范围,必要时增加散热措施。

    7. 总结和推荐


    LT1963A系列低压差线性稳压器以其快速的瞬态响应、低噪声和宽工作温度范围等优点,在许多高性能应用中表现出色。对于需要高精度电源的场合,尤其是RF供电和高速逻辑电路,这一系列稳压器是理想的选择。因此,我们强烈推荐这一产品给追求高性能电源解决方案的工程师们。
    更多详细信息请访问 [Linear Technology 官方网站](http://www.linear.com/LT1963A) 获取最新资料和技术文档。

LT1963AEQ-1.5参数

参数
输出类型 Fixed
最大压差@电流 550mV@ 1.5A
最大输出电压 1.5V
极性 正极
纹波抑制-PSRR 63dB(120Hz)
最小输入电压 1.9V
稳压器数量 1
负载调节 9mV
输出电流 1.5A
Iq-静态电流 1.5mA
最小输出电压 1.5V
线路调节 6mV
最大输入电压 20V
10.54mm(Max)
9.4mm(Max)
4.57mm(Max)
通用封装 DDPAK-5
安装方式 贴片安装
零件状态 停产
包装方式 散装

LT1963AEQ-1.5厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT1963AEQ-1.5数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES LDO稳压器 ANALOG DEVICES LT1963AEQ-1.5 LT1963AEQ-1.5数据手册

LT1963AEQ-1.5封装设计

查看详情并下载
Symbol
Footprint
3D Model
