首页  >  产品百科  >  LTM8060IY#PBF

LTM8060IY#PBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: 4 10V 800mV 40V 3V BGA-165
供应商型号: LTM8060IY#PBF
供应商: 云汉优选
标准整包数: 1
ANALOG DEVICES DC-DC稳压器 LTM8060IY#PBF

LTM8060IY#PBF概述


    产品简介


    产品名称:LTM8060
    产品类型:四通道40VIN、3A降压型Silent Switcher μModule®调节器
    主要功能:
    - 高效能量转换
    - 支持宽输入电压范围(3V至40V)
    - 支持多种输出电压(0.8V至8V)
    - 可配置输出数组(高达12A)
    - 低EMI(电磁干扰)设计
    - 宽工作温度范围(-40°C至125°C)
    应用领域:
    - 四个完整的降压开关电源
    - 工业设备
    - 医疗设备
    - 自动化测试设备

    技术参数


    | 参数 | 值 |

    | 输入电压范围 | 3V 至 40V |
    | 输出电压范围 | 0.8V 至 8V |
    | 持续输出电流 | 3A 每通道(12VIN, 3.3VOUT, TA=80°C) |
    | 最大输出直流电流 | 6A |
    | 开关频率范围 | 200kHz 至 3MHz |
    | 效率(24V VIN, 5V BIAS) | 高于80% |
    | 热阻 | θJA = 9°C/W, θJCtop = 4.2°C/W, θJCbot = 1.6°C/W |

    产品特点和优势


    特点:
    - 四个独立通道,每个通道可提供3A输出电流
    - Silent Switcher架构,显著降低EMI干扰
    - 宽输入电压和输出电压范围,适应多种应用场景
    - 可并联通道以增加输出电流
    - 支持多种频率设置,满足不同设计需求
    - 封装紧凑,适合自动化组装
    优势:
    - 高效率和低EMI确保系统稳定性和可靠性
    - 适应性强,广泛应用于工业和医疗设备中
    - 通过调节频率和并联通道来适应不同负载需求

    应用案例和使用建议


    应用案例:
    - 一个典型的多路输出电源设计中,使用LTM8060可以实现高效的电压转换和稳压。
    使用建议:
    - 在选择LTM8060时,需根据实际应用中的输入电压和所需输出电压来确定所需的频率设置。
    - 考虑到热管理问题,在高功率应用中,可通过良好的散热设计提高整体效率和可靠性。
    - 在并联通道应用中,需注意所有通道的工作同步以避免电流分配不均。

    兼容性和支持


    兼容性:
    - 与其他标准表面贴装设备兼容
    - 与配套的评估板和开发工具兼容
    支持:
    - Analog Devices 提供详尽的技术文档和在线支持
    - 评估板和演示板可用于快速原型设计和验证

    常见问题与解决方案


    问题1:如何确定合适的频率设置?
    - 解决方案: 根据具体应用需求,查阅数据手册中提供的频率设置表格来确定最适宜的频率。
    问题2:如何解决过温警告问题?
    - 解决方案: 在设计时考虑良好的热管理措施,如增加散热片和通风口,确保工作温度不超过125°C。

    总结和推荐


    总结:
    LTM8060是一款高效、低EMI的四通道降压型Silent Switcher μModule®调节器。它具有广泛的输入电压和输出电压范围,非常适合需要高稳定性和高效能的应用。其独特的Silent Switcher技术有助于减少EMI干扰,使产品在多种应用场景下表现出色。
    推荐:
    强烈推荐在工业、医疗设备和其他需要高效、稳定电源转换的应用中使用LTM8060。其卓越的性能和广泛的适用性使其成为同类产品中的佼佼者。

LTM8060IY#PBF参数

参数
同步整流器 -
开关频率 -
输出类型 -
最大输入电压 40V
最小输出电压 800mV
拓扑 -
功能 -
最小输入电压 3V
输出数量 4
最大输出电压 10V

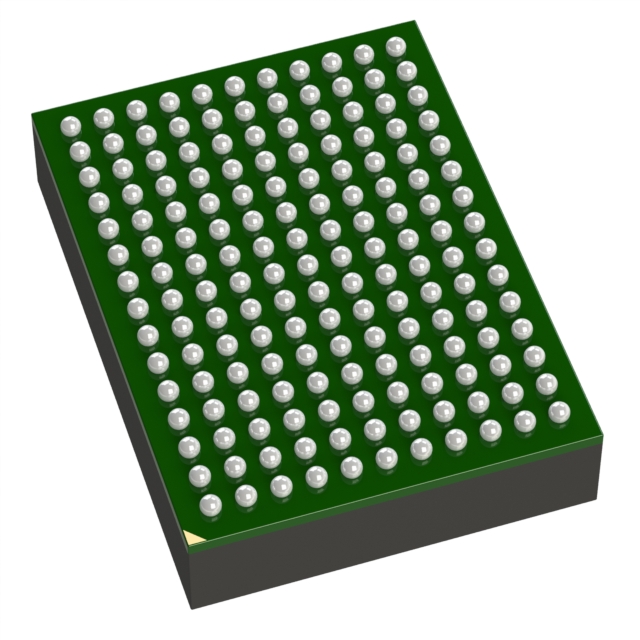

通用封装 BGA-165
零件状态 在售
包装方式 托盘

LTM8060IY#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTM8060IY#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LTM8060IY#PBF LTM8060IY#PBF数据手册

LTM8060IY#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 310.75
100+ ¥ 295.834
500+ ¥ 288.376
库存: 1000
起订量: 10 增量: 1
交货地:
最小起订量为:10
合计: ¥ 3107.5
