DS2762BE+

产品分类: 电池管理芯片
厂牌: ANALOG DEVICES
产品描述: 1-Wire Battery Monitor 欠压,短路,过压,过流 锂离子电池 TSSOP-16 贴片安装
供应商型号: DS2762BE+
供应商: 期货订购
标准整包数: 1056

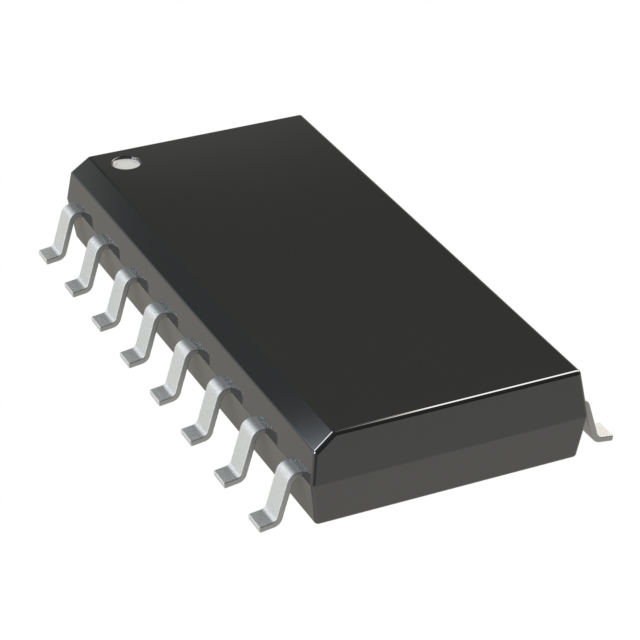

ANALOG DEVICES 电池管理芯片 DS2762BE+

DS2762BE+概述

    DS2762 高精度锂离子电池监测器

    1. 产品简介


    DS2762 高精度锂离子电池监测器是一款专为成本敏感型电池组应用设计的数据采集、信息存储和安全保护装置。这款低功耗设备集成了精确的温度、电压和电流测量、非易失性(NV)数据存储以及锂离子电池保护功能,可以安装在小型封装如TSSOP或翻转芯片包中。DS2762 广泛应用于剩余容量估算、安全监控及电池特定数据存储等多种场合。

    2. 技术参数


    以下是技术手册中提到的主要技术规格、性能参数、电气特性和工作环境:
    | 参数 | 描述 |

    | 电压范围 | PLS 和 CC 引脚:-0.3V 至 +18V |
    PIO 引脚:-0.3V 至 +12V |
    其他引脚:-0.3V 至 +6V |
    | 连续内部感测电阻电流 | ±2.5A |
    | 脉冲内部感测电阻电流 | ±50A(<100µs/s,<1000脉冲) |
    | 工作温度范围 | -40°C 至 +85°C |
    | 存储温度范围 | -55°C 至 +125°C |
    其他关键电气特性包括:
    - 精确度:温度分辨率 0.125°C,电压分辨率 4.88mV,电流分辨率 0.625mA(内部感测电阻配置)
    - 保护电路:过压检测、欠压检测、过流检测、短路检测等

    3. 产品特点和优势


    DS2762 的主要特点和优势如下:
    - 高精度测量:具备高精度的温度、电压和电流测量能力,适合电池管理和安全监控应用。
    - 安全保护:内置多种电池保护机制,包括过压保护、欠压保护、过流保护和短路保护,保障电池安全。
    - 灵活的电流感测配置:支持内部和外部感测电阻配置,可适应不同应用需求。
    - 集成的EEPROM和SRAM存储:提供永久性的数据存储空间,确保重要电池数据不受影响。
    - 低功耗:正常工作时功耗仅为 60μA,睡眠模式下仅需 1μA。

    4. 应用案例和使用建议


    DS2762 在多种设备中都有广泛应用,例如 PDA、智能手机、数码相机等。具体应用实例和建议如下:
    - PDA 和智能手机:这些设备通常需要准确的电池管理功能,DS2762 可以帮助实时监测电池状态并进行精确的剩余容量估算。
    - 数码相机:对于数码相机来说,电池的寿命和充电状态至关重要,DS2762 可以提供可靠的电池监测和保护功能。
    使用建议:
    - 始终确保电池连接正确且稳定,以避免由于接触不良导致的误报。
    - 定期检查和更新固件,以获得最新的功能和安全改进。

    5. 兼容性和支持


    DS2762 支持多种类型的锂电池组,并可以通过 Dallas 1-Wire 接口与其他电子设备进行通信。制造商提供了详细的技术文档和支持服务,包括固件更新和问题解决。

    6. 常见问题与解决方案


    根据技术手册中的信息,常见的问题和解决方案如下:
    - 问题:电池监测数据不准确。
    - 解决方案:检查传感器连接是否稳固,或者进行系统校准以确保数据准确性。
    - 问题:电池进入睡眠模式后无法唤醒。
    - 解决方案:确认是否有正确的触发信号(如 SWEN 位设置),或重新设置 PMOD 位以恢复正常操作。

    7. 总结和推荐


    综上所述,DS2762 高精度锂离子电池监测器是一款功能强大且可靠性高的电池监测装置。它不仅能够实现高精度的电池管理,还具备多重安全保护措施,非常适合应用于各种电池组中。如果你正在寻找一款可靠的电池监测解决方案,DS2762 是一个非常值得推荐的选择。

DS2762BE+参数

参数
最大工作供电电压 -
最大输出电压 -
最小工作供电电压 -
接口类型 1-Wire
功能 Battery Monitor
输出电流 -
电池类型 锂离子电池
故障保护 欠压,短路,过压,过流
最小输出电压 -
通用封装 TSSOP-16
安装方式 贴片安装
零件状态 在售
包装方式 管装

DS2762BE+厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

DS2762BE+数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 电池管理芯片 ANALOG DEVICES DS2762BE+ DS2762BE+数据手册

DS2762BE+封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1056+ ¥ 58.882
2112+ ¥ 57.385
3168+ ¥ 55.888
库存: 6000
起订量: 1056 增量: 96
交货地:
最小起订量为:1056
合计: ¥ 62179.39
