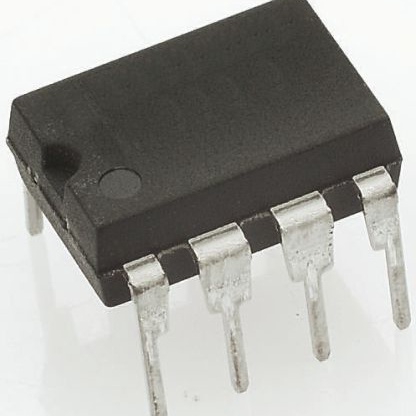

LT1120CN8

产品分类: LDO稳压器
厂牌: ANALOG DEVICES
产品描述: 正极 Adjustable 2.5V 4.5V 2.5V~35.15V 36V 50mV@ 100uA,650mV@ 125mA 0.5% 0.015%/V DIP 通孔安装 6.48mm(宽度)*3.3mm(高度)
供应商型号:
供应商:
标准整包数: 0
ANALOG DEVICES LDO稳压器 LT1120CN8

LT1120CN8概述


    产品简介


    LT1120 是一款集成了微功耗正向调节器和开路集电极比较器的单片芯片。它专为微功耗系统设计,能够提供高效率的电源管理和精准的电压监控。该产品广泛应用于电池系统、电池备份系统、便携式终端和仪器仪表等领域。

    技术参数


    - 输入电压范围: 4.5V 至 36V
    - 输出电流: 最高达 125mA
    - 参考电压: 2.5V(可提供和吸收电流)
    - 供电电流: 仅 40μA
    - dropout电压: 在125mA时为0.6V,负载电流减小时,dropout电压降低
    - 工作温度范围: 0°C 至 100°C(标准版),-40°C 至 100°C(工业级)
    - 热限流: 内置保护
    - 封装形式: 8引脚PDIP和SO封装

    产品特点和优势


    - 微功耗: 仅40μA的供电电流使其非常适合于电池驱动的应用。
    - 高效输出: 可提供高达125mA的输出电流,满足多种应用需求。
    - 多功能集成: 集成参考电压源,能够同时作为系统地线和辅助输出。
    - 逻辑关断: 可通过逻辑信号控制关断,提高系统的灵活性。
    - 温度稳定性: 温度稳定性好,适用于各种环境下的使用。
    - 过载保护: 具有过载保护功能,确保系统稳定运行。

    应用案例和使用建议


    应用案例:
    1. 电池检查: LT1120可以用于电池检查,当电池电压下降到设定值时,系统会发出警告信号。
    2. 电源监控: 可以用于电源系统的监控,确保系统的正常工作。
    使用建议:
    - 确保输入电压始终高于参考电压,以避免设备损坏。
    - 在高负载情况下,需注意系统的瞬态响应时间,适当增加输出电容来改善稳定性。
    - 注意逻辑关断引脚,防止噪声或泄漏导致误操作。

    兼容性和支持


    LT1120可以与多种微控制器和其他电子元件兼容,适用于广泛的系统集成。Linear Technology Corporation提供了详尽的技术支持文档,用户可通过官方网站获取更多帮助和资料。

    常见问题与解决方案


    问题1: 输入电压过高,导致设备损坏。
    解决方案: 使用外部电路对输入电压进行限制,确保不超过设备的额定值。
    问题2: 输出电压不稳定。
    解决方案: 检查反馈回路的电阻值和电容值,必要时调整反馈回路参数。
    问题3: 设备关机后重启困难。
    解决方案: 确保关断信号足够长,给设备足够的恢复时间。

    总结和推荐


    LT1120是一款功能强大且灵活的微功耗调节器和比较器组合芯片。其独特的设计使其在多种应用中表现出色,特别是在电池管理系统、便携设备和仪器仪表领域。总体而言,LT1120是一个值得推荐的产品,能够为各类电子系统提供高效的电源管理解决方案。

LT1120CN8参数

参数
负载调节 0.5%
最大输入电压 36V
Iq-静态电流 -
纹波抑制-PSRR -
极性 正极
最大输出电压 2.5V~35.15V
线路调节 0.015%/V
输出类型 Adjustable
最小输入电压 4.5V
稳压器数量 -
最小输出电压 2.5V
最大压差@电流 50mV@ 100uA,650mV@ 125mA
输出电流 -
长*宽*高 6.48mm(宽度)*3.3mm(高度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
