AD9747-DPG2-EBZ

厂牌: ANALOG DEVICES

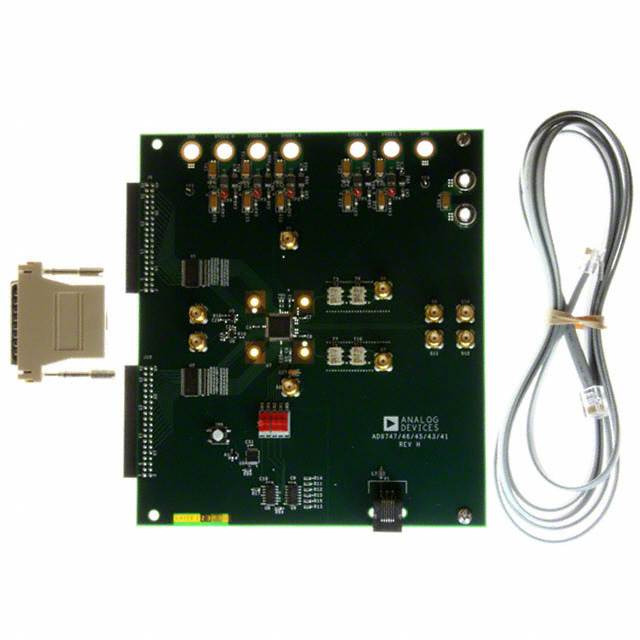

产品描述: AD9747 DAC Evaluation Board 250MSPS
供应商型号: AD9747-DPG2-EBZ-ND
供应商: Digi-Key
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 AD9747-DPG2-EBZ

AD9747-DPG2-EBZ概述

    Dual 8-/10-/12-/14-/16-Bit 250 MSPS Digital-to-Analog Converters AD9741

    1. 产品简介


    AD9741是一款高性能双通道数字模拟转换器(DAC),支持8位到16位的分辨率以及最高达250 MSPS的采样率。AD9741系列包括多个型号:AD9741、AD9743、AD9745、AD9746和AD9747,它们在功能和性能方面有所区别。该系列DAC主要用于无线基础设施(如WCDMA、CDMA2000、TD-SCDMA和WiMAX)、宽带通信(如LMDS/MMDS和点对点系统)以及仪器仪表(如射频信号发生器和任意波形发生器)等领域。

    2. 技术参数


    直流特性
    - 分辨率:8位至16位
    - 差分非线性(DNL)误差:±0.03至±2.0 LSB
    - 积分非线性(INL)误差:±0.05至±4.0 LSB
    - 全标输出电流范围:8.6 mA至31.7 mA
    - 输出符合电压:-1.0 V至+1.0 V
    - 辅助DAC全标输出电流范围:-2.0 mA至+2.0 mA
    交流特性
    - 无杂散动态范围(SFDR):高达86 dBc
    - 互调失真(IMD):高达86 dBc
    - 交叉通道泄漏比(ACLR):高达78 dBc(单载波WCDMA)
    - 噪声谱密度(NSD):最低可达-155 dBm/Hz
    电源和温度
    - 工作温度范围:-40°C至+85°C
    - 电源电压:AVDD33=3.3V, DVDD33=3.3V, DVDD18=1.8V, CVDD18=1.8V

    3. 产品特点和优势


    AD9741具备多种独特的功能和优势,包括:
    - 高动态范围:通过其高精度和低噪声特性,提供卓越的信号合成质量。
    - 创新的开关输出架构:允许在奈奎斯特频率以上的频率下产生有用输出。
    - 可编程电流输出和辅助DAC:为系统设计提供灵活性和增强功能。

    4. 应用案例和使用建议


    应用案例:
    AD9741广泛应用于无线基础设施的信号合成,例如在WCDMA系统中,单载波WCDMA ACLR可达80 dBc(IF=61.44 MHz)。此外,它在LMDS/MMDS系统中用于点对点通信,以及在射频信号发生器和任意波形发生器中的测试与测量应用。
    使用建议:
    - 确保正确连接外部电阻和电容以获得准确的参考电压。
    - 在高速数据传输时注意正确的时序设置以避免数据丢失。
    - 使用辅助DAC进行外部偏移校正时,需确保与主DAC同步工作。

    5. 兼容性和支持


    AD9741兼容多种供电和接口标准,支持LVCMOS输入。厂商提供详细的串行外设接口(SPI)配置指南,以方便用户进行编程操作。此外,通过技术支持渠道可以获取进一步的帮助和指导。

    6. 常见问题与解决方案


    问题1:如何进行电源稳定?
    解决方案:确保电源纹波在规定范围内,通常小于100 mV p-p。
    问题2:如何确保DAC输出的准确性?
    解决方案:通过外部校准电阻调整全标输出电流,具体参见数据手册中的详细说明。
    问题3:如何提高系统的可靠性?
    解决方案:定期检查电源电压和温度,确保在其额定范围内工作;避免暴露于超出绝对最大额定值的情况。

    7. 总结和推荐


    综上所述,AD9741是一款高度集成且性能优异的双通道DAC,适用于广泛的无线通信和仪器仪表应用。凭借其卓越的动态性能、灵活的配置选项以及全面的技术支持,强烈推荐在要求高精度和高可靠性的应用场景中使用此产品。

AD9747-DPG2-EBZ参数

参数
零件状态 在售
包装方式 散装

AD9747-DPG2-EBZ厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。
