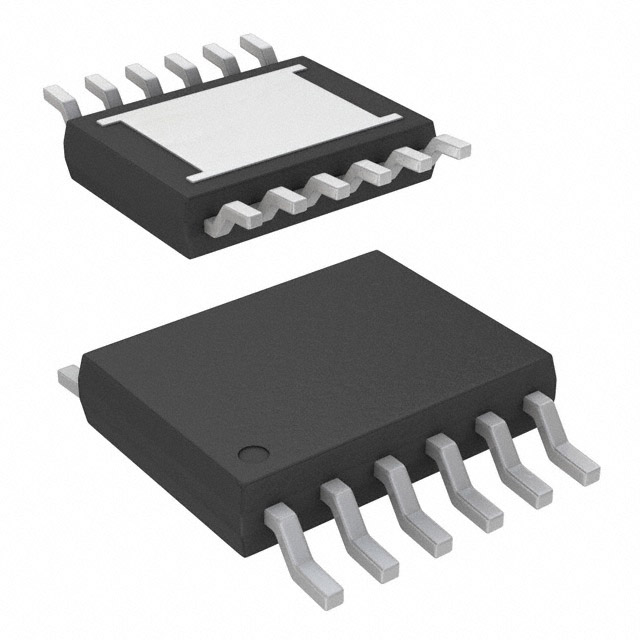

LT3066IMSE-5#PBF

产品分类: LDO稳压器
厂牌: ANALOG DEVICES
产品描述: 70dB(120Hz) 125μA 正极 Fixed 500mA 1 5V 1.8V 5V 45V 510mV@ 500mA 33mV 30mV SOP 贴片安装
供应商型号:
供应商:
标准整包数: 0
ANALOG DEVICES LDO稳压器 LT3066IMSE-5#PBF

LT3066IMSE-5#PBF概述

    LT3066系列低压差线性稳压器技术手册

    产品简介


    LT3066系列是微功率、低噪声、低压差(LDO)线性稳压器,可在1.6V至45V的输入电压范围内工作。该系列可以提供500mA的输出电流,具有低至300mV的典型压降。LT3066系列的一个显著特点是通过外部电容器来实现低噪声参考性能和软启动功能。此外,单个外部电阻能够准确编程限流电流,精度为±10%,在广泛的输入电压和温度范围内保持稳定。

    技术参数


    - 输入电压范围: 1.6V到45V
    - 输出电流: 500mA
    - 压降: 300mV(500mA负载时)
    - 噪声: 25μVRMS(10Hz至100kHz)
    - 输出电压: 固定3.3V和5V,或可调(范围0.6V到19V)
    - 工作温度范围: -40°C到125°C
    - 封装形式: 12引脚4mm x 3mm塑料DFN或MSOP封装
    - 保护功能: 包括过流、热保护、反向电池和倒置输出保护

    产品特点和优势


    LT3066系列的主要优势在于其高效率和可靠性。它能够在宽泛的输入电压和温度范围内稳定工作,同时具备精准的限流和过热保护功能。这些特点使其非常适合应用于电池供电系统、汽车电源、工业电源和航空电源等领域。

    应用案例和使用建议


    LT3066系列广泛应用于电池供电设备、车载电子系统和工业控制系统中。在这些应用场景中,它的高效率和稳定的输出电压至关重要。建议在使用过程中确保输入电压在规定的范围内,并且使用低ESR陶瓷电容以保证稳定性。

    兼容性和支持


    LT3066系列与多种输入电压和输出电压配置兼容,可以轻松集成到现有设计中。制造商提供了全面的技术支持和维修服务,确保用户能够充分利用其性能优势。

    常见问题与解决方案


    - 问题1: 系统中出现不稳定输出。
    - 解决方案: 检查输出电容值是否符合要求,通常需要至少3.3μF的低ESR陶瓷电容。

    - 问题2: 输出电流超出设定限流。
    - 解决方案: 检查外部电阻设置是否正确,必要时重新计算并调整。

    总结和推荐


    综上所述,LT3066系列是一款高性能、高可靠性的低压差线性稳压器,适用于各种复杂的应用环境。其精准的限流和全面的保护功能使其成为市场上极具竞争力的产品。对于寻求高性能稳压器的设计工程师而言,强烈推荐使用LT3066系列。

LT3066IMSE-5#PBF参数

参数
最小输入电压 1.8V
输出电流 500mA
输出类型 Fixed
负载调节 33mV
最大输入电压 45V
Iq-静态电流 125μA
稳压器数量 1
最大压差@电流 510mV@ 500mA
最大输出电压 5V
线路调节 30mV
最小输出电压 5V
极性 正极
纹波抑制-PSRR 70dB(120Hz)
通用封装 SOP
安装方式 贴片安装
应用等级 工业级
包装方式 散装,管装

LT3066IMSE-5#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT3066IMSE-5#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES LDO稳压器 ANALOG DEVICES LT3066IMSE-5#PBF LT3066IMSE-5#PBF数据手册

LT3066IMSE-5#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
