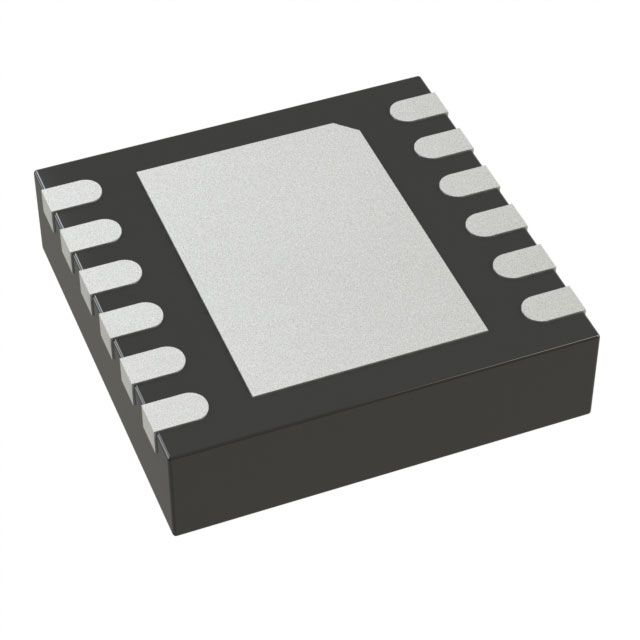

LT3093HDD#PBF

产品分类: LDO稳压器
厂牌: ANALOG DEVICES
产品描述: 73dB 10μA 负极 Adjustable 200mA 1 0V 20V 19.5V 20V 300mV@ 200mA 0.1nA(Typ) 6uV/V DFN 贴片安装
供应商型号: LT3093HDD#PBF
供应商: 期货订购
标准整包数: 1089
ANALOG DEVICES LDO稳压器 LT3093HDD#PBF

LT3093HDD#PBF概述

    LT3093 超低噪声高PSRR负线性稳压器

    产品简介


    LT3093 是一款由ADI公司生产的高性能低降压负线性稳压器,专门用于为噪声敏感的应用提供稳定电源。其设计集成了超低噪声和超高PSRR(电源抑制比)架构,支持高达200mA的输出电流,并具有非常宽的输出电压范围(0V至-19.5V)。LT3093 可轻松并联以进一步降低噪声、增加输出电流以及散热均匀分布于PCB上。

    技术参数


    - 输入电压范围:-1.8V 至 -20V
    - 最大输出电流:200mA
    - 最低输入电压:-1.8V
    - 输出电压范围:0V 至 -19.5V
    - 典型输出噪声:0.8µVRMS (10Hz 至 100kHz)
    - 瞬时噪声:2.2nV/√Hz @ 10kHz
    - 最高PSRR:73dB @ 1MHz
    - 最小输入到输出压差:190mV (典型值)
    - 启动时间:~55ms
    - 工作温度范围:E-/I级:-40°C 至 125°C;H级:-40°C 至 150°C
    - 封装形式:12引脚MSOP、3mm x 3mm DFN封装

    产品特点和优势


    1. 超低噪声和超高PSRR:LT3093提供了卓越的噪声抑制能力,其RMS噪声仅为0.8µVRMS(10Hz至100kHz),这使其非常适合用于RF和精密电源供应。
    2. 广泛的工作电压范围:支持从-1.8V到-20V的输入电压范围,适应多种不同的应用场景。
    3. 单个电容器改善噪声和PSRR:通过在SET引脚处添加一个电容器可以显著降低输出噪声。
    4. 可编程电流限制:支持灵活的电流控制,确保安全运行。
    5. 跟踪功能:能够控制上游电源以维持恒定电压,从而最小化功耗并优化PSRR。

    应用案例和使用建议


    LT3093适用于各种需要极高电源抑制比的应用场合,例如射频和精密电源、高速/高精度数据转换器、医疗诊断及成像系统以及开关电源的后调节器。
    使用建议:
    - 在设计电路时,确保输入电压在安全范围内,并注意适当选择外部电容以优化噪声性能。
    - 在需要高精度和低噪声的应用中,应尽量使用推荐的封装类型,如3mm x 3mm DFN封装。
    - 避免长时间处于高温条件下运行,因为高温会影响设备寿命。

    兼容性和支持


    LT3093 支持与其他电子元器件的兼容使用,特别是在与同一供应商的其他产品配合时表现尤为出色。厂商提供详尽的技术文档和支持,以确保用户能够充分利用该产品的全部功能。

    常见问题与解决方案


    - 问:如何处理过热情况?
    答:LT3093内置了热关断保护机制,当结温达到一定阈值时会自动关闭电源。建议定期检查并采取散热措施以避免过热现象发生。

    - 问:如何正确设定输出电压?
    答:通过连接一个合适的电阻到SET引脚即可轻松编程输出电压。详细设定步骤请参考相关技术文档。

    总结和推荐


    综上所述,LT3093是一款出色的负线性稳压器,它凭借其卓越的噪声抑制能力和广泛的电压范围,在许多高性能应用中展现出色的表现。对于那些需要极低噪声和高电源抑制比的场景,这款产品无疑是最佳选择。强烈推荐在相关应用中采用LT3093。

LT3093HDD#PBF参数

参数
输出电流 200mA
最大输出电压 19.5V
线路调节 6uV/V
负载调节 0.1nA(Typ)
纹波抑制-PSRR 73dB
最大输入电压 20V
Iq-静态电流 10μA
最小输入电压 20V
输出类型 Adjustable
极性 负极
稳压器数量 1
最大压差@电流 300mV@ 200mA
最小输出电压 0V
通用封装 DFN
安装方式 贴片安装
零件状态 在售
包装方式 管装
