LTC3886IUKG#PBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Buck Yes 100KHz~750KHz Transistor Driver 2 13.8V 500mV 60V 4.5V QFN 贴片安装 8mm(长度)*7mm(宽度)
供应商型号: 4026567
供应商: 海外现货
标准整包数: 1

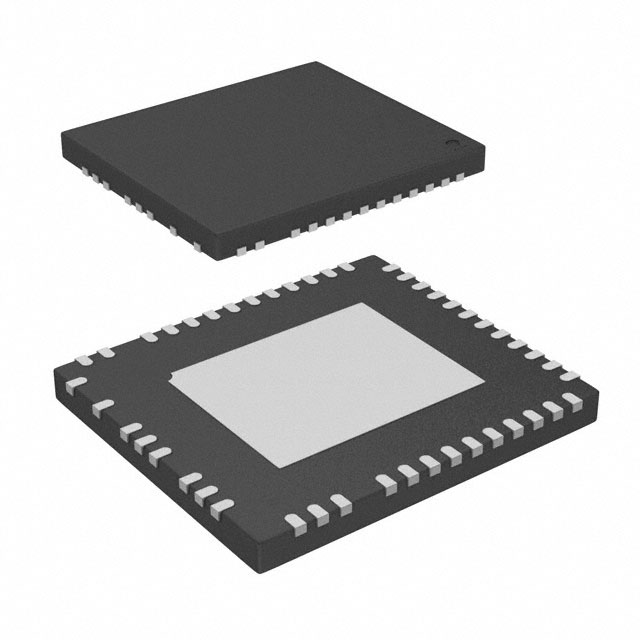

ANALOG DEVICES DC-DC稳压器 LTC3886IUKG#PBF

LTC3886IUKG#PBF概述

    LTC3886/LTC3886-1 双相降压控制器技术手册

    产品简介


    LTC3886/LTC3886-1 是一款由 ADI(Analog Devices, Inc.)设计的双相同步降压开关调节器控制器,专为高电压输入和输出的应用而设计。它通过I2C(PMBus)接口进行数字电源系统管理,适用于电信、数据通信及存储系统等多个领域。其独特的架构确保了稳定的电力转换和高效能。

    技术参数


    - 工作电压范围:输入电压VIN范围4.5V至60V,输出电压VOUT0和VOUT1范围0.5V至13.8V。
    - 电流限制和软启动:可编程电压、电流限制、数字软启动/停止、顺序控制、电压调节。
    - 精确度:输出误差小于±0.5%,内部集成16位ADC和12位DAC。
    - 保护特性:内置温度传感器和高侧电流检测放大器,支持内部EEPROM和错误日志记录。
    - 效率和功率损耗:在负载电流变化时,效率和功率损耗的数据表明其高效性。
    - 封装:采用52引脚(7mm x 8mm)QFN封装。

    产品特点和优势


    - 数字管理:具备I2C兼容的PMBus串行接口,支持遥测读回。
    - 灵活配置:通过电阻或数字接口配置,如电压、电流限制、软启动等。
    - 集成高精度功能:集成16位ADC和12位DAC,保证了准确的电压和电流测量。
    - 增强保护:内建温度传感器、高侧电流检测放大器和内部EEPROM用于故障日志记录。
    - 优化电路效率:通过外部配置电阻器和优化的电路设计提高效率。

    应用案例和使用建议


    - 应用示例:电信基站、服务器电源、工业控制系统等。
    - 使用建议:合理选择电感值以优化系统性能;确保良好的热管理,特别是在高温环境下使用。

    兼容性和支持


    - 兼容性:与标准I2C和PMBus接口兼容,支持广泛的设备集成。
    - 技术支持:通过LTpowerPlay软件开发工具获得图形界面的支持和在线帮助。

    常见问题与解决方案


    - 问题1:如何设置输出电压?
    - 解决方法:通过PMBus命令或配置电阻进行设置。
    - 问题2:过温保护何时触发?
    - 解决方法:检查系统的温度传感器并调整设置以适应不同环境。

    总结和推荐


    LTC3886/LTC3886-1 集成了一系列高级功能和优化的设计,使其在高可靠性要求和高性能需求的环境中表现出色。对于需要高输入电压、多种输出电压选项和强大保护功能的应用场合,这款控制器是一个极佳的选择。因此,强烈推荐在需要这些特性的项目中使用LTC3886/LTC3886-1。

LTC3886IUKG#PBF参数

参数
最大输入电压 60V
拓扑 Buck
最小输出电压 500mV
功能 Step-Down
最小输入电压 4.5V
开关频率 100KHz~750KHz
输出类型 Transistor Driver
同步整流器 Yes
最大输出电压 13.8V
输出数量 2
长*宽*高 8mm(长度)*7mm(宽度)
通用封装 QFN
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 管装

LTC3886IUKG#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC3886IUKG#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LTC3886IUKG#PBF LTC3886IUKG#PBF数据手册

LTC3886IUKG#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
