LT8697EUDD#TRPBF

产品分类: 电源管理芯片(PMIC)
厂牌: ANALOG DEVICES
产品描述: 9mA 5V 5.25V 转换器,USB QFN-24 贴片安装,黏合安装 5mm(长度)*3mm(宽度)
供应商型号: LT8697EUDD#TRPBF
供应商: 期货订购
标准整包数: 2500
ANALOG DEVICES 电源管理芯片(PMIC) LT8697EUDD#TRPBF

LT8697EUDD#TRPBF概述


    产品简介


    LT8697是一款紧凑型、高效率、高速同步单片降压开关调节器,专为5V USB应用设计。其内部集成了一系列先进的功能,如精确输出电压和可编程电缆压降补偿,能够在长线缆连接的USB插座处保持准确的5V调节。此产品适用于需要稳定电源供应的广泛应用,特别是对电压稳定性要求较高的场合。

    技术参数


    - 输入电压范围: 5V至42V
    - 低空载压降: 在所有条件下不超过450mV(2.1A时)
    - 输出精度: 输出5V时,在全温度范围内误差±1.3%
    - 可编程电缆压降补偿
    - 可编程输出电流限制
    - 输出电流监测
    - 双输入反馈允许USB开关输出的调节
    - 强制连续模式下快速负载步响应
    - 高效率同步操作:
    - 在2.1A负载、12V输入时效率可达93%
    - 在0.9A负载、12V输入时效率可达95%
    - 快速最小导通时间: 45ns
    - 可调输出电压范围: 5.0V到5.25V
    - 可调和同步频率: 300kHz至2.2MHz

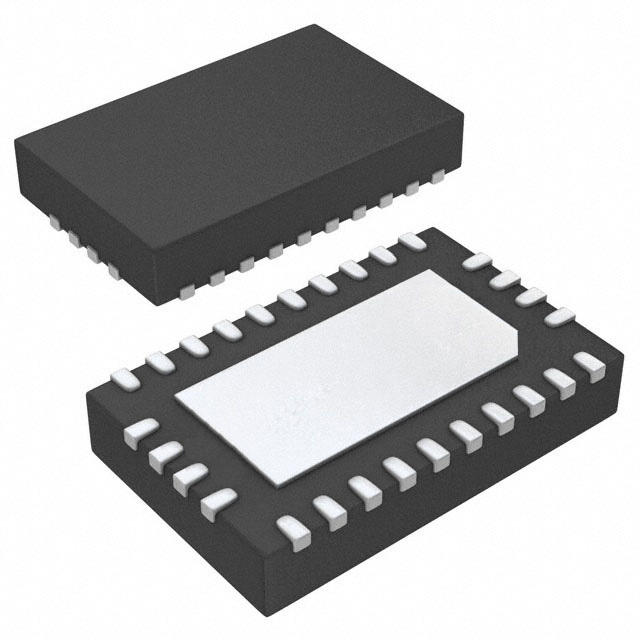

    - 封装: 小型热增强型3mm × 5mm 24引脚QFN封装
    - 绝对最大额定值:
    - 输入电压、使能/欠压、程序好、ISN、ISP均不超过42V
    - SYS端子最大为30V
    - USB5V最大输出电流为3mA
    - 最大结温范围: -40°C 至 125°C(LT8697E),-40°C 至 150°C(LT8697H)

    产品特点和优势


    LT8697的独特功能在于其精确的输出电压调节能力及可编程电缆压降补偿,这使得它在各种复杂的工作环境中仍能保证稳定的电源供应。它的高效率同步操作和小型封装使其成为空间有限和散热需求严格的设备的理想选择。此外,强制连续模式、可编程输出电流限制等功能也大大提高了系统的可靠性和安全性。

    应用案例和使用建议


    LT8697的应用范围广泛,包括汽车、工业用USB系统及精密5V供电设备。例如,它能够通过3米长的AWG 20双绞线电缆保持精准的5V供电。对于实际应用,建议确保输入电容尽可能靠近VIN引脚放置,并将输入电容的负极尽量靠近PGND引脚。这样可以最大限度地减少寄生电感的影响,提高电路的整体稳定性。

    兼容性和支持


    LT8697与其他电子元器件或设备的兼容性良好,尤其是与标准的USB开关IC。其制造商提供了全面的技术支持和服务,确保用户能够顺利部署和使用这款高效能电源管理芯片。此外,文档和在线资源为用户提供详尽的设计指导和故障排除技巧。

    常见问题与解决方案


    1. 问题: 输出电压不稳定
    - 解决办法: 检查输入电压是否稳定,检查外部电容和电阻是否正确连接。
    2. 问题: 过载时出现过温保护
    - 解决办法: 确保良好的散热措施,增加外部散热片或调整工作环境温度。
    3. 问题: 无法启动
    - 解决办法: 检查VIN是否高于欠压锁定阈值,确保EN/UV引脚正确配置。

    总结和推荐


    综上所述,LT8697以其高效率、高可靠性以及广泛的适用性,在众多同类产品中脱颖而出。其紧凑的封装、强大的电流处理能力和优良的电气特性使其成为许多应用场景的理想选择。因此,我们强烈推荐在需要高精度和高效率电源转换的系统中采用LT8697。

LT8697EUDD#TRPBF参数

参数
最大输出电压 5.25V
最小输出电压 5V
应用场景 转换器,USB
最大工作供电电压 -
最小工作供电电压 -
工作电源电流 9mA
长*宽*高 5mm(长度)*3mm(宽度)
通用封装 QFN-24
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LT8697EUDD#TRPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT8697EUDD#TRPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 电源管理芯片(PMIC) ANALOG DEVICES LT8697EUDD#TRPBF LT8697EUDD#TRPBF数据手册

LT8697EUDD#TRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ ¥ 47.672
5000+ ¥ 46.46
7500+ ¥ 45.248
库存: 3000
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 119180
