ADP1754-1.5-EVALZ

厂牌: ANALOG DEVICES

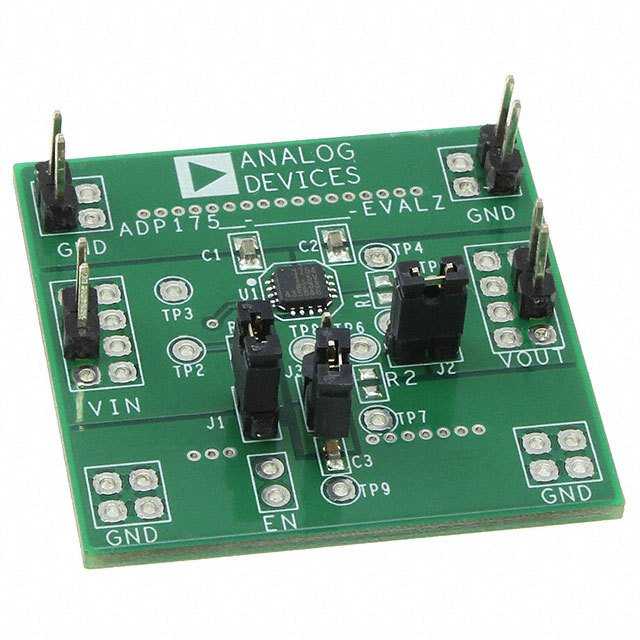

产品描述: ADP1754 Linear Regulator 1.5VDC Output Evaluation Board
供应商型号: Y-ADP1754-1.5-EVALZ
供应商: 期货订购
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 ADP1754-1.5-EVALZ

ADP1754-1.5-EVALZ概述


    产品简介


    产品类型:
    ADP1754/ADP1755 系列低压差线性稳压器(LDO)。
    主要功能:
    - 输入电压范围:1.6 V 至 3.6 V。
    - 输出电流范围:500 μA 至 1.2 A。
    - 输出电压精度:±2%。
    - 操作温度范围:-40°C 至 +125°C。
    应用领域:
    ADP1754/ADP1755 适用于需要高精度和稳定输出的应用场合,如通信设备、工业控制系统和消费电子产品等。

    技术参数


    - 输入电压范围: 1.6 V 至 3.6 V。
    - 输出电流范围: 500 μA 至 1.2 A。
    - 输出电压精度: ±2%。
    - 操作温度范围: -40°C 至 +125°C。
    - 热特性:
    - 最大接合温度:125°C。
    - θJA 值(最大接合温度到环境温度的热阻)随 PCB 铜面积不同而变化(具体数值见表2)。
    - ΨJB 值(最大接合温度到板温度的热阻)随 PCB 铜面积不同而变化(具体数值见表3)。

    产品特点和优势


    独特功能:
    - 高精度输出电压(±2%)。
    - 宽输入电压范围(1.6 V 至 3.6 V)。
    - 广泛的工作温度范围(-40°C 至 +125°C)。
    - 可调节输出电压(ADP1755)。
    优势:
    - 优秀的负载调节能力。
    - 良好的线性调节性能。
    - 在各种负载条件下,均能提供稳定的输出电压。

    应用案例和使用建议


    应用案例:
    1. 电源管理系统:用于便携式设备,确保在不同负载条件下的电压稳定性。
    2. 工业控制系统:在恶劣环境中,保持高精度和稳定的电源输出。
    使用建议:
    - 为提高系统的稳定性,建议将输入电容和输出电容尽可能靠近相应引脚放置。
    - 使用电子负载测试时,需注意功率耗散,确保负载电阻具有足够的额定功率。
    - 在较高负载电流下,建议将电压表放置在输出电容附近以减少电压降。

    兼容性和支持


    兼容性:
    - 该评估板与多种电压源和电流表兼容,但需确保电压源能够提供足够的电流以满足负载需求。
    - ADP1754 和 ADP1755 可通过不同的跳线配置来实现固定输出电压或可调输出电压。
    支持:
    - Analog Devices 提供详细的评估板手册和文档,包含硬件和软件支持。
    - 详细的评估板电路图和硬件组件列表有助于快速理解产品特性和使用方法。

    常见问题与解决方案


    常见问题及解决方案:
    1. 问题: 电压表读数不稳定。
    - 解决方案: 检查所有连接点,特别是电压表、电源和负载之间的连接。确保电容器放置正确且无损坏。

    2. 问题: 输出电压不符合预期。
    - 解决方案: 检查输入电压是否在规定范围内。如果使用 ADP1755,请确认 R1 和 R2 的阻值正确设置。
    3. 问题: 设备过热。
    - 解决方案: 检查 PCB 铜面积是否足够。可以参考表2 和表3 的 θJA 和 ΨJB 值进行调整。如果负载电流过大,建议增加散热措施。

    总结和推荐


    综合评估:
    ADP1754/ADP1755 作为一款高性能的低压差线性稳压器,具备宽输入电压范围、高精度输出和广泛的操作温度范围等优点。该产品的负载调节能力和线性调节性能出色,在各种应用场景中表现出色。
    推荐使用:
    由于其优良的性能和广泛的适用性,ADP1754/ADP1755 非常适合需要高精度和稳定电源输出的应用。无论是便携式设备还是工业控制系统,该系列产品都是一个理想的选择。强烈推荐使用该产品。

ADP1754-1.5-EVALZ参数

参数
零件状态 在售
包装方式 盒装
