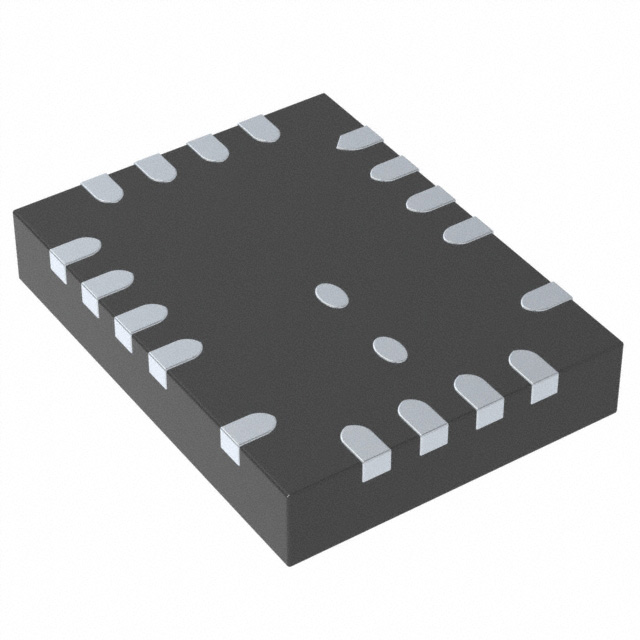

LT8640IUDCF-1#TRPBF

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: Buck Yes 210KHz~2MHz Adjustable 1 42V 970mV 42V 3.4V QFN-18 贴片安装,黏合安装
供应商型号: LT8640IUDCF-1#TRPBF
供应商: 国内现货
标准整包数: 2500
ANALOG DEVICES DC-DC稳压器 LT8640IUDCF-1#TRPBF

LT8640IUDCF-1#TRPBF概述


    产品简介


    LT8640/LT8640-1系列是一款高性能同步降压型开关稳压器,专为高效率及低EMI设计。该系列芯片采用Silent Switcher架构,能够显著减少电磁干扰(EMI),同时支持高达3MHz的工作频率。适用于对功耗敏感且需要高效能输出的应用场景。
    主要功能:
    - 高效转换:宽输入电压范围(3.4V至42V)与超低静态电流(2.5µA),确保在不同负载条件下的最佳性能。
    - 快速切换:最小导通时间为30ns,适合高频应用。
    - 多模式操作:提供突发模式(Burst Mode)、展频调制模式(Spread Spectrum Mode)、外部时钟同步以及强制连续模式选项。

    应用领域:
    - 汽车电子:如汽车电源管理。
    - 工业控制:用于高可靠性需求的工业设备。
    - 通用电源:满足普通消费类电子产品的供电需求。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输入电压范围 | 3.4 | - | 42 | V |
    | 输出电流 | - | 5 | 7 | A |
    | 开关频率 | 200kHz | - | 3MHz | Hz |
    | 效率 | - | 96% | - | % |
    | 静态电流(IQ) | 2.5 | - | - | µA |
    | 封装类型 | QFN, LQFN | - | - | - |

    产品特点和优势


    独特功能:
    1. 低噪声设计:Silent Switcher架构有效降低EMI干扰,特别适合对信号质量要求高的场合。
    2. 展频调制:通过随机频率分布进一步减少辐射噪声。
    3. 宽泛的工作温度范围:支持–40°C至150°C的极端环境适应能力。
    4. 高性能稳压:输出电压纹波小于10mVP-P,保证稳定的电源供应。
    市场竞争力:
    - 高效率与低功耗相结合,降低了整体系统成本。
    - 紧凑封装便于集成到小型化产品中。
    - 支持多种操作模式以满足多样化的设计需求。

    应用案例和使用建议


    典型应用场景:
    1. 汽车电源系统:适用于汽车内部多个电子模块的集中供电。
    2. 通信基站:为无线通信设备提供稳定的直流电源。
    3. 工业自动化:支持复杂工业控制系统的需求。
    使用建议:
    - 在设计时需考虑滤波电路的设计以进一步降低EMI影响。
    - 根据具体负载选择合适的电感值,例如1µH、2.2µH或3.3µH,以达到最佳效率。
    - 对于关键设备,建议启用强制连续模式(仅限LT8640-1型号)以确保稳定性。

    兼容性和支持


    该产品可广泛与其他标准电子元器件兼容,尤其是支持同步整流的外围元件。ADI公司提供了详尽的技术文档和技术支持服务,帮助客户快速上手并解决问题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | EMI超标 | 添加额外的LC滤波网络 |
    | 起动困难 | 检查BIAS引脚接线是否正确 |
    | 输出电压波动较大 | 调整反馈电阻比例 |

    总结和推荐


    综合评估:
    LT8640/LT8640-1系列凭借其卓越的性能、广泛的适用性和灵活的操作模式,在众多行业中展现出强大的竞争优势。特别是在汽车、工业和消费类电子产品中,它为设计师提供了理想的解决方案。
    推荐理由:
    - 极低的静态电流使得其非常适合便携式设备。
    - 宽广的工作温度范围增强了其在恶劣环境中的耐用性。
    - 集成的多重保护机制提升了系统的可靠性和安全性。
    因此,强烈推荐这款产品作为高效能电源管理的最佳选择。

LT8640IUDCF-1#TRPBF参数

参数
最小输出电压 970mV
同步整流器 Yes
输出数量 1
最大输入电压 42V
拓扑 Buck
开关频率 210KHz~2MHz
最小输入电压 3.4V
输出类型 Adjustable
最大输出电压 42V
功能 Step-Down
通用封装 QFN-18
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LT8640IUDCF-1#TRPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT8640IUDCF-1#TRPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES LT8640IUDCF-1#TRPBF LT8640IUDCF-1#TRPBF数据手册

LT8640IUDCF-1#TRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
