ADLD8403ACPZ-RL

产品分类: 其他接口芯片
厂牌: ANALOG DEVICES
产品描述:
供应商型号: ADLD8403ACPZ-RL-ND
供应商: Digi-Key
标准整包数: 5000
ANALOG DEVICES 其他接口芯片 ADLD8403ACPZ-RL

ADLD8403ACPZ-RL概述


    产品简介


    ADLD8403:超低功耗自适应线性功率双端口ADSL/ADSL2+线路驱动器
    ADLD8403是一款由Analog Devices公司生产的超低功耗自适应线性功率双端口ADSL/ADSL2+线路驱动器。该芯片主要用于数字用户线路系统(如ADSL和ADSL2+),为中央办公室(CO)的线路驱动提供高电流输出和高电压摆幅,同时保持极低的功耗。ADLD8403采用第二代自适应线性功率架构(Class H),能够在单个电源供电下实现高效能表现,适用于多种通讯基础设施应用。

    技术参数


    - 通道数:2个独立的差分通道
    - 输入电阻:8 kΩ(差分)
    - 输入电容:1 pF(差分)
    - 输出电压摆幅:高达43.4 V(差分)
    - 最大输出功率:20.4 dBm
    - 总功耗:
    - 在驱动20.4 dBm时,每个通道小于600 mW
    - 在驱动14.5 dBm时,每个通道小于275 mW
    - 电源要求:单个12.5 V电源
    - 总静电流:35.6至38 mA(泵开启,两通道活跃)
    - 动态电源管理:可通过PDA、PDB和PDPMP引脚控制
    - 噪声性能:多音信号比(MTPR)达-65 dBc(26 kHz到2.2 MHz)

    产品特点和优势


    1. 低功耗:采用Class H技术,显著降低功耗,实现高效的能量利用。
    2. 高输出能力:能够输出高电压和大电流,满足复杂的电信需求。
    3. 优秀的线性度:多音信号比(MTPR)低至-65 dBc,确保传输信号的纯净度。
    4. 紧凑设计:提供最小的PCB封装面积,降低总体成本。
    5. 热稳定性:优秀的热设计确保在高温环境下也能稳定工作。

    应用案例和使用建议


    ADLD8403适用于ADSL/ADSL2+中央办公室(CO)线路驱动,适合多种电信网络环境。具体使用场景如下:
    - ADSL/ADSL2+中央办公室线路驱动:通过优化的设计,该驱动器可以在不同负载条件下高效运行。
    - 通信基础设施:由于其高性能和低功耗,ADLD8403适用于广泛的通信基础设施,如数据交换中心和电信塔。
    使用建议:
    - 在电路板布局上要注意供应线路的去耦合和接地设计,确保电路稳定运行。
    - 使用合适的电容器(如0.47 µF,电压等级不低于16 V的X7R电容)以提高供电效率。
    - 尽量缩短输入和输出线迹,并尽可能保持对称性,减少串扰。

    兼容性和支持


    ADLD8403与其所连接的元器件具有良好的兼容性,适用于现有的ADSL/ADSL2+系统升级。Analog Devices提供详尽的技术文档和支持,帮助客户更好地理解和使用该产品。此外,该公司还提供相关的技术支持和维护服务,确保用户可以顺利进行部署和维护。

    常见问题与解决方案


    - 问题1:启动过程中功耗较高
    - 解决方案:检查电源配置是否正确,并确认输入信号的峰均比(Crest Factor)是否适当。必要时,启用PDPMP引脚以关闭内部电荷泵,减少不必要的功耗。

    - 问题2:输出电压不稳定
    - 解决方案:重新校准输入信号,检查供电电压是否符合要求。确保接地和电源回路的布线符合规范,避免信号干扰。

    - 问题3:温度过高
    - 解决方案:检查散热设计,确保有足够的空气流动以帮助散热。使用合适的热阻材料,并避免长时间过载运行。

    总结和推荐


    ADLD8403凭借其卓越的低功耗性能、高输出能力和优秀的线性度,使其成为ADSL/ADSL2+线路驱动的理想选择。特别是在高可靠性、高效率的通信基础设施环境中,ADLD8403提供了优秀的解决方案。尽管价格相对较高,但其优越的性能和高可靠性足以证明其投资的价值。强烈推荐使用ADLD8403,尤其是在对能耗敏感且需要高性能的环境中。

ADLD8403ACPZ-RL参数

参数

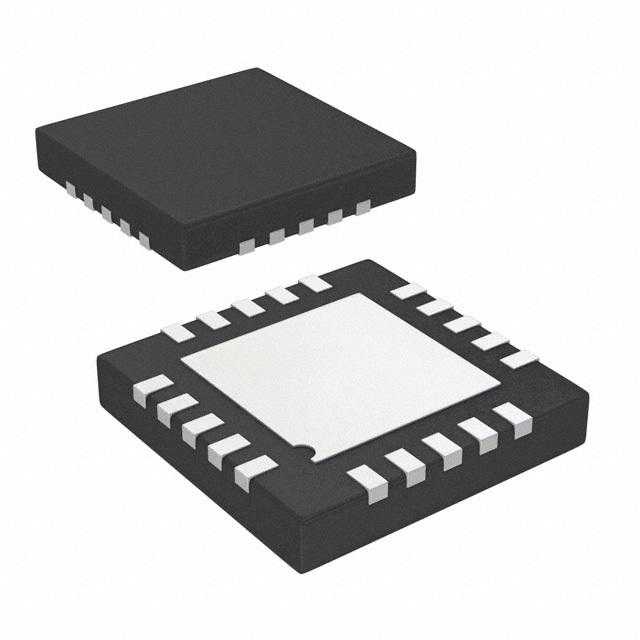

长*宽*高 4mm*4mm*730μm
通用封装 LFCSP-20
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ADLD8403ACPZ-RL厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

ADLD8403ACPZ-RL数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 其他接口芯片 ANALOG DEVICES ADLD8403ACPZ-RL ADLD8403ACPZ-RL数据手册

ADLD8403ACPZ-RL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ ¥ 22.742
库存: 0
起订量: 5000 增量: 1
交货地:
最小起订量为:5000
合计: ¥ 0
直接购买
加入购物车
