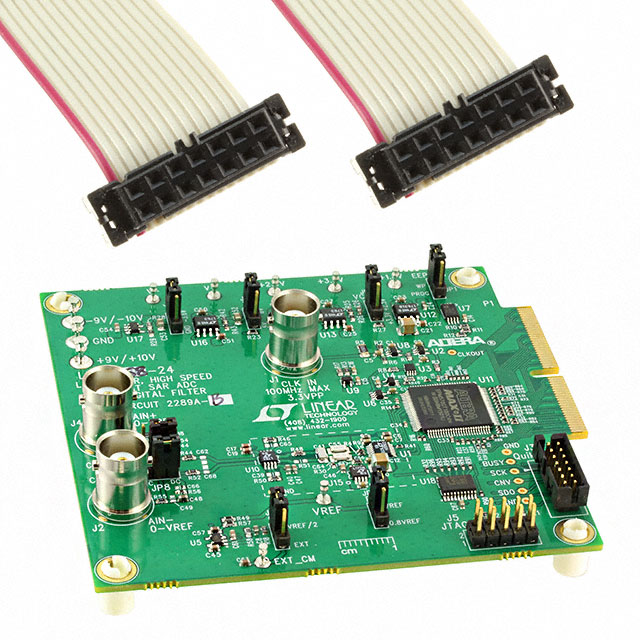

DC2289A-B

厂牌: ANALOG DEVICES
产品描述: LTC2368IMS-24 ADC Demonstration Circuit 1MSPS Pscope Version K80 IDE
供应商型号: Y-DC2289A-B
供应商: 期货订购
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 DC2289A-B

DC2289A-B概述


    产品简介


    产品名称:LTC2380-24 和 LTC2368-24
    产品类型:低功耗、低噪声、高速24位逐次逼近寄存器(SAR)模数转换器(ADC),具有集成数字滤波器。
    主要功能:
    - 具有高精度,能够实现-117dB THD。
    - 能够实现最高2Msps(LTC2380-24)或1Msps(LTC2368-24)的采样率。
    - 内置数字平均滤波器,可在单一2.5V供电下工作。
    应用领域:
    - 广泛应用于工业自动化、医疗设备、仪器仪表、通信系统等领域,特别适用于需要高精度和高速采样的场合。

    技术参数


    基本规格:
    - 型号:LTC2380-24 和 LTC2368-24
    - 采样速率:LTC2380-24为2Msps,LTC2368-24为1Msps
    - 分辨率:24位
    - 供电电压:单电源2.5V
    - 功耗:仅消耗28mW
    - 总谐波失真(THD):-117dB
    - 内部基准电压:内置基准电压源
    - 输入类型:LTC2380-24为全差分输入,LTC2368-24为伪差分输入
    性能参数:
    - 无缺失码:±3.5ppm最大内部噪声(INL)
    - 噪声性能:峰值到峰值噪声低,具备优良的直流线性度
    - 信噪比(SNR):在适当配置下可显著提升SNR
    - 杂散频率抑制比(SFDR):高SFDR表现

    产品特点和优势


    独特功能:
    - 集成数字平均滤波器,提高信号处理能力。
    - 低功耗设计,减少整体系统能耗。
    - 高速采样能力,适用于动态范围广的应用。
    优势:
    - 通过集成数字滤波器,大大减少了噪声干扰,提高了测量准确性。
    - 出色的线性度和THD性能,适合高精度测量需求。
    - 优异的SNR和SFDR表现,在多领域应用中表现卓越。

    应用案例和使用建议


    应用案例:
    - 在医疗设备中,用于心电图(ECG)和血压监测的高精度传感器接口。
    - 在通信系统中,用于信号接收前端的数据采集。
    使用建议:
    - 确保输入信号满足交流耦合或直流耦合的要求。
    - 使用低噪声、低失真的时钟源以确保最佳性能。
    - 对于需要高频信号的应用,考虑使用分频技术降低时钟源的频率。

    兼容性和支持


    兼容性:
    - 可与QuikEval控制器和数据采集板如DC590、DC2026和DC890配合使用。
    - 支持多种工作模式,可根据具体需求进行选择和配置。
    支持信息:
    - 厂商提供详细的设计文件,包括原理图、材料清单和布局文件,均可从官方下载。
    - 提供技术支持和服务,帮助用户更好地了解和使用该产品。

    常见问题与解决方案


    常见问题:
    - SNR和THD性能下降:如果VCCIO设置为3.3V,可能影响SNR和THD性能。

    解决方案:
    - 确保VCCIO设置为2.5V,以获得最佳性能。
    - 如需更高信号电压输出,可通过调整VCCIO设置至3.3V来实现。

    总结和推荐


    综合评估:
    - LTC2380-24 和 LTC2368-24 是高性能的24位ADC,适用于高精度、高速数据采集需求。
    - 集成了数字滤波器,进一步提高了系统的信号处理能力。
    - 具有出色的线性度和噪声抑制能力,适用于工业和科学领域的高端应用。
    推荐使用:
    - 强烈推荐在需要高精度、高速度数据采集的场景中使用,特别是在医疗、通信和工业自动化等领域。
    - 为了最大化性能,确保遵循制造商的指导方针和设计建议。

DC2289A-B参数

参数
零件状态 在售
包装方式 盒装
