ADUM2200BRIZ

产品分类: 隔离器
厂牌: ANALOG DEVICES
产品描述: 10Mbps 2 SOIC-16 贴片安装
供应商型号: CY-ADUM2200BRIZ
供应商: Avnet
标准整包数: 1

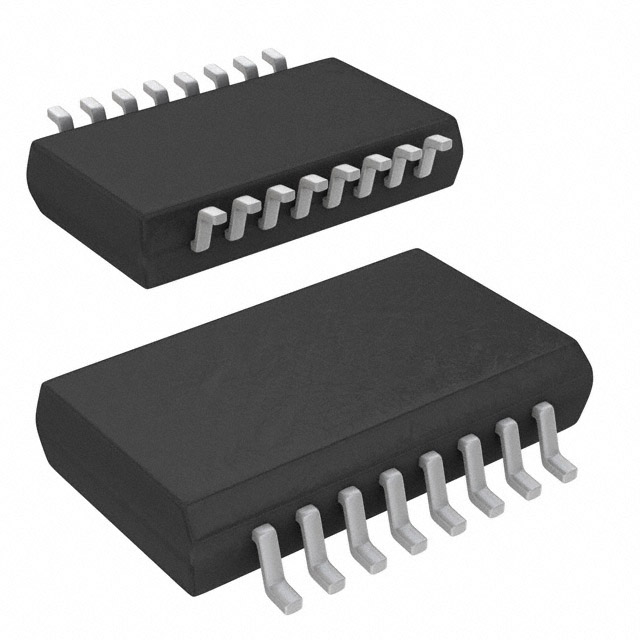

ANALOG DEVICES 隔离器 ADUM2200BRIZ

ADUM2200BRIZ概述

    双通道数字隔离器ADuM2200/ADuM2201

    产品简介


    ADuM2200/ADuM2201是基于Analog Devices公司的iCoupler®技术的双通道数字隔离器。它们结合了高速CMOS技术和单片空气核心变压器技术,为系统提供了卓越的性能特征,比传统光电耦合器更具优势。通过避免使用LED和光电二极管,这些隔离组件消除了光耦合器设计中常见的问题,如不确定的电流传输比、非线性传递函数以及温度和寿命的影响。
    这些隔离器主要用于通用、高压、多通道隔离,广泛应用于医疗设备、电源、RS-232/RS-422/RS-485收发器隔离等领域。此外,它们还适用于混合动力汽车、电池监控和电机驱动。

    技术参数


    1. 高隔离电压:5000 V rms
    2. 增强的系统级ESD性能:符合IEC 61000-4-x标准
    3. 低功耗运行
    - 在0 Mbps至1 Mbps范围内,每通道最大电流为1.6 mA(5 V)或1.4 mA(3.3 V)
    - 在10 Mbps范围内,每通道最大电流为3.7 mA(5 V)或2.4 mA(3.3 V)
    4. 5 V/3.3 V电压操作
    5. 高数据速率:直流到10 Mbps(NRZ)
    6. 精确的时间特性
    - 最大脉宽失真:3 ns
    - 最大通道间匹配:3 ns
    7. 高共模瞬态抑制能力:>25 kV/μs
    8. 封装形式:
    - 16引脚SOIC宽体版本(RW-16)
    - 16引脚SOIC宽体增强爬电距离版本(RI-16-2)

    产品特点和优势


    1. 高可靠性:提供5000 V rms的高隔离电压,能够承受超过25 kV/μs的共模瞬态电压。
    2. 高性能:采用先进的iCoupler技术,具备精确的时间特性和稳定的性能。
    3. 低功耗:相较于同类光耦合器产品,功耗降低了一个数量级。
    4. 宽温范围:支持105°C和125°C的工作温度选项。
    5. 多电压支持:兼容5 V和3.3 V电压输入,具有电压转换功能。
    6. 专利刷新功能:确保在无输入逻辑转换和电源上/下电条件下保持直流正确性。
    7. 安全认证:获得UL、CSA、IEC 60601-1、IEC 60950-1和VDE等安全认证,适用于汽车应用。

    应用案例和使用建议


    ADuM2200/ADuM2201可应用于多种场景,如医疗设备、电源管理、通信接口(RS-232/RS-422/RS-485)以及电动汽车中的电池监测和电机控制。在使用时应注意以下几点建议:
    1. 选择合适的工作电压:根据具体应用选择合适的电源电压,5 V或3.3 V。
    2. 布局优化:遵循制造商推荐的PCB布局指南,以提高抗干扰能力和信号完整性。
    3. 考虑工作温度:根据应用环境选择适当的温度等级。
    4. 验证共模瞬态抑制能力:在可能存在高瞬态电压的应用中进行测试和验证。

    兼容性和支持


    ADuM2200/ADuM2201兼容各种不同的工作条件,支持5 V和3.3 V电压,能够实现电压转换。厂商提供了详尽的技术支持和文档,用户可以在官方网站获取更多信息和技术支持。

    常见问题与解决方案


    以下是一些用户可能会遇到的问题及其解决方法:
    1. 数据传输速率过低:
    - 原因:可能由于输入信号质量差或电源电压不稳。
    - 解决办法:检查输入信号质量和电源电压,必要时进行调整。
    2. 隔离失效:
    - 原因:可能是由于过高的共模瞬态电压或温度超出额定范围。
    - 解决办法:确保共模瞬态电压低于25 kV/μs,且工作温度在规定范围内。
    3. 功耗过高:
    - 原因:可能由于配置不当或负载过大。
    - 解决办法:检查配置设置并减少负载。

    总结和推荐


    ADuM2200/ADuM2201是一款优秀的双通道数字隔离器,具备高隔离电压、低功耗、宽工作温度范围和出色的共模瞬态抑制能力。它的主要优点在于高可靠性和高性能,适用于多种严苛的应用环境。因此,强烈推荐在需要高可靠性、高性能隔离的场景中使用此产品。

ADUM2200BRIZ参数

参数
数据速率 10Mbps
通道数量 2
通用封装 SOIC-16
安装方式 贴片安装
零件状态 在售
包装方式 管装

ADUM2200BRIZ厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

ADUM2200BRIZ数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 隔离器 ANALOG DEVICES ADUM2200BRIZ ADUM2200BRIZ数据手册

ADUM2200BRIZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
