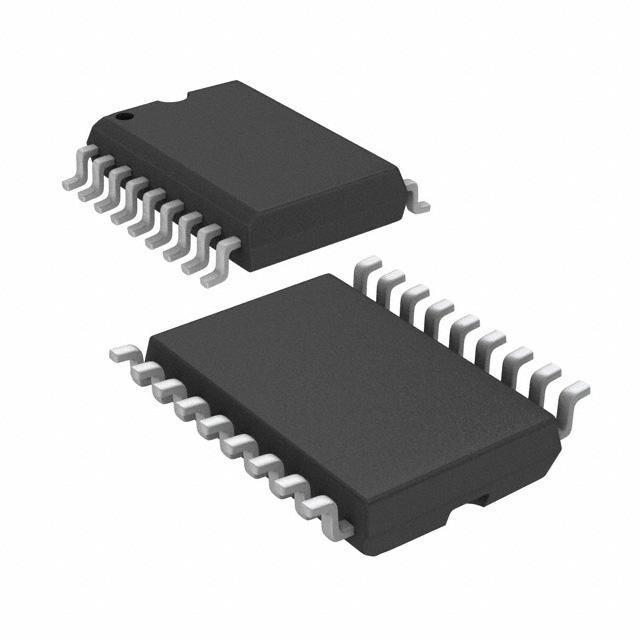

LT1180ACSW#PBF

产品分类: 其他接口芯片
厂牌: ANALOG DEVICES
产品描述: Dual Transmitter/Receiver RS-232 18-Pin SOIC W Tube
供应商型号: 4024121
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES 其他接口芯片 LT1180ACSW#PBF

LT1180ACSW#PBF概述


    产品简介


    产品名称:LT1180A/LT1181A
    产品类型:
    LT1180A/LT1181A 是双路RS232驱动器/接收器对,带有内置电荷泵,能够从单个5V电源生成RS232电压电平。这些电路具备坚固的双极型设计,以提供运行故障容错性和静电放电(ESD)保护,这一点是竞争的CMOS设计所无法比拟的。
    主要功能:
    - 双RS232驱动器/接收器
    - 单5V电源供电
    - 使用外部0.1μF电容器
    - 低功耗:仅40mW
    - 输出电压符合RS232标准
    应用领域:
    - 便携式计算机
    - 电池供电系统
    - 电源发生器
    - 终端设备
    - 调制解调器

    技术参数


    工作条件:
    - 电源电压 (VCC): 6V
    - V+ 输出电压: 13.2V
    - V– 输出电压: -13.2V
    - 输入电压范围:
    - 驱动器: V– 到 V+
    - 接收器: -30V 到 30V
    - 关断时电源电流: 10 μA
    性能参数:
    - 振荡频率: 130kHz
    - 驱动器输出电压摆幅: 正向 5.0V 至 7.5V, 反向 -6.3V 至 -5.0V
    - 数据速率: 120kBaud (RL = 3k, CL = 2500pF), 250kBaud (RL = 3k, CL = 1000pF)
    - 传播延迟: 低到高输出转换 (tHL): 0.6μs 至 1.3μs; 高到低输出转换 (tLH): 0.5μs 至 1.3μs

    产品特点和优势


    特点:
    - 使用小容量电容器: 仅需0.1μF
    - 高可靠性: 拥有多次 ±10kV 的静电放电防护结构
    - 低功耗: 仅40mW
    - 通过关闭时高阻态确保输出短路保护
    - 符合所有RS232标准规范
    优势:
    - 减少了对外部保护装置如TransZorb的需求
    - 高效地利用有限的电源容量
    - 在便携式或电池供电设备中表现出色

    应用案例和使用建议


    应用案例:
    - 用于便携式计算机的通信接口
    - 电池供电系统的控制单元
    使用建议:
    - 为了保持最佳性能,在连接负载时要确保驱动器输出负载不超过3k电阻
    - 确保足够的电源旁路电容器以避免信号水平的干扰

    兼容性和支持


    兼容性:
    - 支持单5V电源供电
    - 适用于多种系统和设备
    支持:
    - 厂商提供了详尽的技术文档和支持服务
    - 可获取软件开发工具包和工程咨询服务

    常见问题与解决方案


    常见问题及解决方案:
    - 问题: 设备无法启动
    - 解决方案: 确认电源电压和接线正确
    - 问题: 输出信号失真
    - 解决方案: 检查负载阻抗是否匹配,并确保适当的电源旁路

    总结和推荐


    总结:
    LT1180A/LT1181A 双RS232驱动器/接收器凭借其独特的特性和优势,为多种应用场景提供了可靠的选择。其低功耗、高可靠性以及易用性使其成为在电池供电设备和便携式计算设备中不可或缺的组件。
    推荐:
    强烈推荐使用LT1180A/LT1181A,特别是对于需要高性能RS232接口的应用,这款产品在保证稳定性的同时还能提供优异的性能表现。

LT1180ACSW#PBF参数

参数
长*宽*高 11.76mm*7.6mm*2.34mm
通用封装 SO-18
安装方式 贴片安装
零件状态 在售
包装方式 管装
