EV1HMC892ALP5

厂牌: ANALOG DEVICES
产品描述:
供应商型号: 505-EV1HMC892ALP5-ND
供应商: Digi-Key
标准整包数: 1

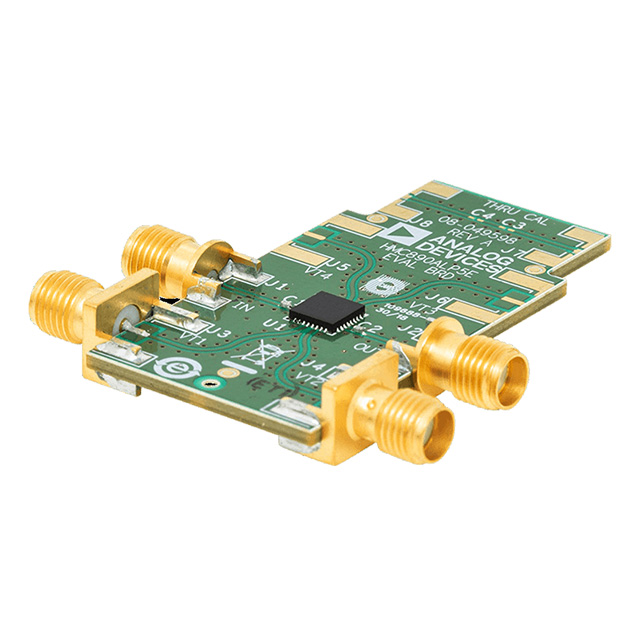

ANALOG DEVICES 评估、开发板开发工具 EV1HMC892ALP5

EV1HMC892ALP5概述

    HMC892ALP5E Tunable Band-Pass Filter 技术手册

    产品简介


    HMC892ALP5E 是一款宽带可调带通滤波器,适用于3.45 GHz 至 6.25 GHz 的频率范围。该产品主要用于需要高性能、高稳定性的射频信号处理场合。其主要功能是根据输入电压的变化调整中心频率和带宽,从而实现对特定频率信号的选择性传输。HMC892ALP5E 在测试和测量设备、军事雷达、卫星通信等领域具有广泛应用。

    技术参数


    - 频率范围:3.45 GHz 至 6.25 GHz
    - 带宽:3 dB 带宽约为 8.7%,20 dB 带宽约为 23.8%
    - 阻塞特性:
    - 低边阻塞:fCENTERRF < 0.89 × 中心频率
    - 高边阻塞:fCENTERRF > 1.13 × 中心频率
    - 再入阻塞:fCENTERRF > 5.70 × 中心频率(< 30 dB)
    - 损耗:插入损耗为 9.5 dB,回波损耗为 9.6 dB
    - 动态性能:
    - 最大线性操作输入功率:10 dBm
    - 输入三阶交调截点(IP3):32 dBm
    - 群延迟:1.55 ns
    - 幅度稳定时间:200 ns
    - 残留相位噪声:1 MHz偏移时为 -165 dBc/Hz
    - 温度漂移率:0.5 MHz/°C
    - 控制电压范围:VFCTL 和 VBWCTL:0 V 至 14 V
    - 电流范围:IFCTL 和 IBWCTL:±1 μA

    产品特点和优势


    - 优异的微音特性:由于单片设计,该滤波器在复杂环境中表现出色。
    - 快速响应时间:200 ns的幅度稳定时间使滤波器能够迅速响应输入信号的变化。
    - 广泛的带宽选择:通过控制电压调节带宽,可在高达23.8%的情况下实现高效带通。
    - 易于集成:作为单芯片替代品,无需机械调谐即可实现高效信号过滤。
    - 环境适应性强:在极端条件下仍能保持高性能,适用于工业、医疗设备等多种场景。

    应用案例和使用建议


    应用场景:
    - 军事雷达和电子战:提供高性能、高稳定性的信号过滤,确保雷达系统的精准度。
    - 卫星通信:在多变的电磁环境下提供可靠的信号处理。
    - 工业和医疗设备:用于测试和测量仪器,提高检测精度。
    使用建议:
    - 匹配电路设计:由于RFIN和RFOUT需要匹配到50Ω,应在外部加入适当的匹配网络以保证最佳性能。
    - 接地要求:确保所有接地连接良好,特别是在RF和DC地之间连接,以避免信号干扰。
    - 优化性能:通过控制电压精细调整带宽和中心频率,优化滤波效果,特别是在高频应用中。

    兼容性和支持


    - 兼容性:HMC892ALP5E 可与市面上常见的 RF 设备及模块兼容,可用于多种系统设计中。
    - 支持服务:Analog Devices 提供详尽的技术文档和支持服务,帮助用户解决使用过程中可能遇到的问题。

    常见问题与解决方案


    1. 问题:设备在高温环境下运行时出现信号衰减。
    - 解决方案:检查设备接地情况,确保接地良好;使用合适的散热方案降低设备工作温度。
    2. 问题:滤波器输出信号失真严重。
    - 解决方案:调整控制电压至合适范围,重新校准滤波器带宽和中心频率。
    3. 问题:输入功率超过规定值。
    - 解决方案:增加外部保护电路,限制输入功率,防止过载损坏滤波器。

    总结和推荐


    HMC892ALP5E 是一款集成了先进技术和高可靠性于一体的高性能宽带可调带通滤波器。它具备出色的微音特性、快速响应时间和宽泛的频率调整范围,特别适合于复杂的电磁环境和高要求的应用场景。尽管其价格相对较高,但对于需要高性能信号处理的场合来说,它提供了无可比拟的价值和优势。因此,强烈推荐 HMC892ALP5E 用于对信号质量要求极高的各种射频系统中。

EV1HMC892ALP5参数

参数
零件状态 在售
包装方式 散装

EV1HMC892ALP5厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

EV1HMC892ALP5数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 评估、开发板开发工具 ANALOG DEVICES EV1HMC892ALP5 EV1HMC892ALP5数据手册

EV1HMC892ALP5封装设计

查看详情并下载
Symbol
Footprint
3D Model
