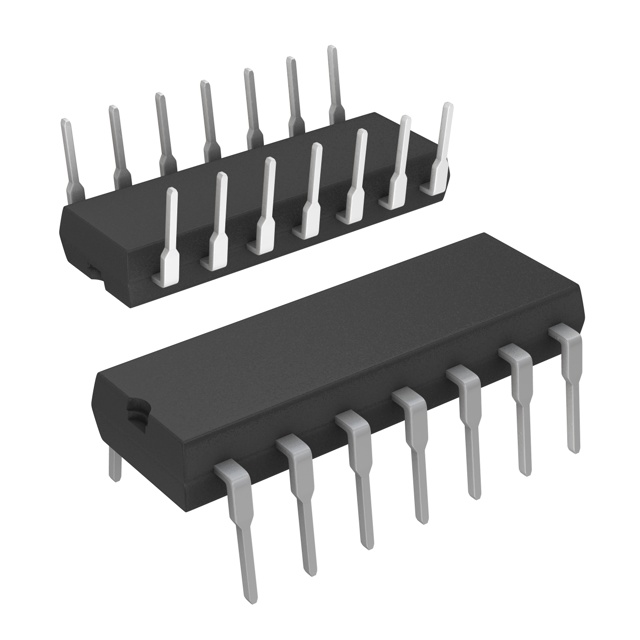

LT1030CN

产品分类: 其他接口芯片
厂牌: ANALOG DEVICES
产品描述:
供应商型号: LT1030CNLT-ND
供应商: Digi-Key
标准整包数: 1
ANALOG DEVICES 其他接口芯片 LT1030CN

LT1030CN概述


    产品简介


    LT1030 是一款高性能的RS232线驱动器,能够在±5V到±15V的供电范围内工作,且具有极低的供电电流(仅500μA)。此器件特别适合需要高能效和紧凑设计的应用场合。它的主要功能包括输出可承受高达±30V的外部电压、关断时零供电电流、三态输出以及多设备并联能力。LT1030广泛应用于通信接口、工业控制以及便携式设备等领域。

    技术参数


    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 |

    | 工作电压范围 | ±5V | ±10V | ±15V | V |
    | 供电电流(所有输出低) 500 | 1000 | μA |
    | 输出电压摆幅(负载=2mA) V+–0.1V | V+–0.3V | V |
    | 输出过载电压(强制模式) ±20V | ±30V | V |
    | 输入过载电压(强制模式) ±15V | V |
    | 驱动能力 10 mA |
    | 短路持续时间(至±30V) 不限 秒 |
    | 工作温度范围(商业级) | 0 70 | °C |

    产品特点和优势


    1. 超低功耗:LT1030的工作电流仅为500μA,关断状态下为零供电电流,显著降低了系统的能耗。
    2. 高可靠性:内置输出短路保护及±30V过压防护,能够可靠地抵御恶劣工作环境。
    3. 多功能集成:支持三态输出和多设备并联操作,简化电路设计并提高系统灵活性。
    4. 宽温范围:保证在极端环境下也能正常运行,工作温度可达-25°C到85°C。

    应用案例和使用建议


    典型应用场景:
    - RS232串行通信接口;
    - 数据采集模块中的信号调理;
    - 便携式医疗设备。
    使用建议:
    - 在设计中注意合理分配电源,避免因供电不足导致性能下降。
    - 使用旁路电容以降低电源噪声对信号传输的影响。
    - 若需强制关闭所有输出,可通过连接3V逻辑电平至STROBE引脚实现。

    兼容性和支持


    LT1030与其他标准RS232接口设备完全兼容,可以无缝替换传统的RS232驱动芯片。制造商提供全面的技术支持,包括详细的技术文档、样品测试以及专业咨询,确保用户快速完成产品开发与部署。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出电流不足 | 检查供电电压是否达到要求 |
    | 器件工作异常 | 确认逻辑输入电平是否正确 |
    | 系统功耗过高 | 检查是否启用了不必要的功能模块 |

    总结和推荐


    综合评估:
    LT1030以其出色的低功耗、高可靠性和易用性成为RS232接口领域的优选芯片。其优秀的性价比和广泛的适用性使其非常适合各类对能源效率要求较高的应用场合。
    推荐结论:
    强烈推荐LT1030作为高性能RS232驱动器的选择,尤其适用于便携设备、工业自动化和消费电子等领域。

LT1030CN参数

参数
通用封装 PDIP-14
安装方式 通孔安装
零件状态 停产
包装方式 管装

LT1030CN厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT1030CN数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 其他接口芯片 ANALOG DEVICES LT1030CN LT1030CN数据手册

LT1030CN封装设计

查看详情并下载
Symbol
Footprint
3D Model
