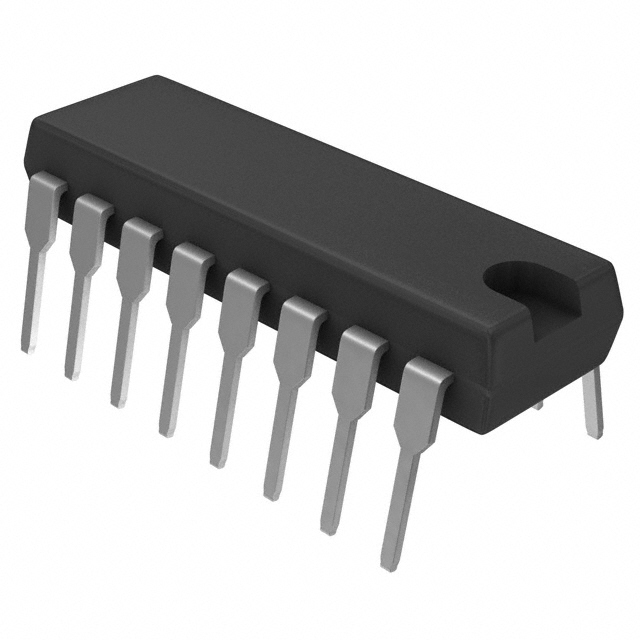

LTC488CN#PBF

产品分类: 其他接口芯片
厂牌: ANALOG DEVICES
产品描述: Quad Receiver RS-422/RS-485 16-Pin PDIP N Tube
供应商型号: LTC488CN#PBF
供应商: 国内现货
标准整包数: 1
ANALOG DEVICES 其他接口芯片 LTC488CN#PBF

LTC488CN#PBF概述

    LTC488/LTC489 Quad RS485 Line Receiver 技术手册

    1. 产品简介


    LTC488和LTC489是低功耗差分总线/线路接收器,专为多点数据传输设计,适用于符合RS485标准的应用,具备扩展共模范围(12V至-7V)。它们也满足RS422标准的要求。这两种器件采用CMOS设计,能够在不牺牲抗过载和ESD损伤能力的情况下显著节省电源。

    2. 技术参数


    - 电源电压:4.75V至5.25V
    - 输入电压范围:-7V至12V
    - 输出高电平:3.5V(在-4mA电流下)
    - 输出低电平:0.4V(在4mA电流下)
    - 输入滞后电压:60mV
    - 工作温度范围:
    - LTC488C/LTC489C:0°C至70°C
    - LTC488I/LTC489I:-40°C至85°C
    - 存储温度范围:-65°C至150°C
    - 封装选项:
    - 16引脚塑料DIP
    - 16引脚塑料SO(宽)

    3. 产品特点和优势


    - 低功耗:典型工作电流仅为7mA。
    - 宽共模范围:-7V至12V,允许总线上不同设备之间的地电位差高达±7V。
    - 快速响应:典型接收延迟时间为28ns。
    - 三态输出:保证在整个共模范围内输出高阻抗。
    - 安全功能:当输入悬空时,确保输出保持高电平状态。
    - 引脚兼容性:与SN75173(LTC488)和SN75175(LTC489)引脚兼容。

    4. 应用案例和使用建议


    - 典型连接:图5展示了LTC488/LTC489的典型连接方式。两条双绞线最多可连接32个驱动器/接收器对,用于半双工数据传输。电缆两端需以120Ω电阻进行端接,以减少反射。
    - 应用建议:为了减少不必要的反射并降低功耗,可以使用交流耦合端接,如图9所示。通过加入耦合电容,可以在信号边沿消耗功率,而在静止状态时无需消耗功率。

    5. 兼容性和支持


    - 兼容性:该产品支持与RS485或RS422接口的其他器件兼容。
    - 厂商支持:提供详尽的技术文档、电路图以及客户支持服务。

    6. 常见问题与解决方案


    - 问题1:电源电流过高。
    - 解决方案:检查是否有短路情况,确认所有接线正确。
    - 问题2:接收延迟时间过长。
    - 解决方案:检查输入信号的频率和幅度是否符合要求。
    - 问题3:输出信号不稳定。
    - 解决方案:确保正确的电缆长度和端接方式。

    7. 总结和推荐


    LTC488和LTC489凭借其低功耗、宽共模范围和快速响应等特性,在多点数据传输领域具有很高的市场竞争力。它不仅能够满足工业控制和其他多点数据通信的需求,而且在可靠性方面也有很好的表现。强烈推荐在需要高性能RS485接收器的应用中使用这款产品。

LTC488CN#PBF参数

参数
长*宽*高 19.56mm*6.48mm*3.3mm
通用封装 PDIP-16
安装方式 通孔安装
零件状态 在售
包装方式 管装

LTC488CN#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。
