LTC2873IUFD#TRPBF

产品分类: 其他接口芯片
厂牌: ANALOG DEVICES
产品描述: Dual Transmitter/Receiver RS-232/RS-485 24-Pin QFN EP T/R
供应商型号: LTC2873IUFD#TRPBF
供应商: 国内现货
标准整包数: 1
ANALOG DEVICES 其他接口芯片 LTC2873IUFD#TRPBF

LTC2873IUFD#TRPBF概述


    产品简介


    LTC2873是一款由Analog Devices公司生产的多功能电平转换器,支持RS232、RS485和RS422协议,可以在单个3V至5.5V电源下运行。LTC2873具有两种配置模式:半双工RS485收发器模式或RS232收发器模式,利用相同的两个总线引脚进行工作。这款器件的主要功能包括可编程接口选择、集成的终端电阻控制、高ESD保护能力以及逻辑回路模式,适用于工业传感器、报警系统、交通控制和监控、高速公路标志和大屏幕显示等领域。

    技术参数


    电气特性:
    - 供电电压范围: 3V到5.5V
    - RS485最大传输速率: 20Mbps
    - RS232最大传输速率: 快速模式下1000kbps,慢速模式下250kbps
    - RS485差分输出电压: VCC=3V时为2.1V,VCC=4.5V时为1.5V
    - RS232输出低电压: RL=3kΩ,VEE≤-6V时为-5.5V
    - 输入阈值电压: RS232接收器输入为0.6V至2.5V
    工作环境:
    - 操作温度范围:
    - 工业级: -40°C 至 85°C
    - 扩展工业级: -40°C 至 125°C
    - 存储温度范围: -65°C 至 150°C
    封装:

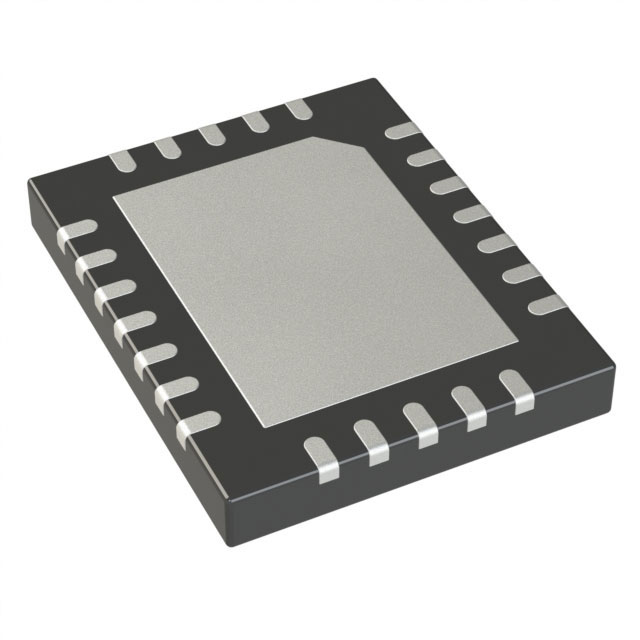

    - 24针 4mm x 5mm QFN封装

    产品特点和优势


    1. 多功能兼容性: 支持多种通信协议,方便灵活配置。
    2. 集成化设计: 内置DC/DC升压转换器,省去了外部元件。
    3. 高性能: 高达20Mbps的RS485传输速率和250kbps的RS232传输速率,满足高速数据传输需求。
    4. 强大的ESD保护: 达到±26kV的人体模型标准,增强设备的可靠性。
    5. 宽泛的工作温度范围: 支持从工业级到扩展工业级的不同应用场合。

    应用案例和使用建议


    应用场景:
    - 工业传感器和执行器: 适用于工业自动化控制系统。
    - 报警系统: 可以用于构建安全监控系统。
    - 交通控制和监控: 在智能交通系统中发挥重要作用。
    - 高速公路标志和大屏幕显示: 提供稳定的数据传输能力。
    使用建议:
    - 在RS485模式下,启用集成的120Ω终端电阻,可以提高信号质量并减少反射。
    - 通过合理选择负载电容,确保最佳的数据传输性能。

    兼容性和支持


    兼容性:
    - LTC2873可以与不同的电路板和其他元器件配合使用,但需注意其供电电压和信号接口的匹配性。
    支持和维护:
    - Analog Devices提供详尽的技术文档和专业技术支持,帮助用户解决使用过程中的各种问题。

    常见问题与解决方案


    问题1: 如何配置设备的接口?
    - 解决方案: 设置485/232引脚为高电平以启用RS485模式,低电平以启用RS232模式。
    问题2: 如何处理短路电流?
    - 解决方案: 确保正确安装外部限流元件,如保险丝,以防止过大的短路电流导致损坏。

    总结和推荐



    总结

    :
    LTC2873以其卓越的性能和广泛的应用范围,非常适合需要多种通信协议转换的工业和商业应用。其高性能、高可靠性和易于配置的特点使其成为市场上极具竞争力的产品。
    推荐:
    强烈推荐使用LTC2873,特别是在需要多协议通信和高可靠性的环境中。其强大的性能和全面的支持使其成为复杂系统的理想选择。

LTC2873IUFD#TRPBF参数

参数
通用封装 QFN-24
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LTC2873IUFD#TRPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC2873IUFD#TRPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 其他接口芯片 ANALOG DEVICES LTC2873IUFD#TRPBF LTC2873IUFD#TRPBF数据手册

LTC2873IUFD#TRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
