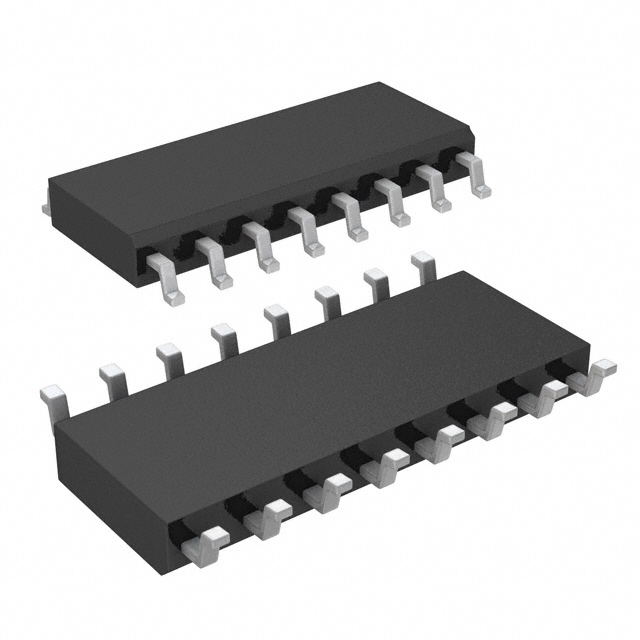

MAX3031EESE+

产品分类: 其他接口芯片
厂牌: ANALOG DEVICES
产品描述: Quad Transmitter RS-422 16-Pin SOIC N Tube
供应商型号: 2511626
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES 其他接口芯片 MAX3031EESE+

MAX3031EESE+概述


    产品简介


    MAX3030E–MAX3033E系列四通道RS-422收发器是专为在双绞线平衡线上传输数字数据信号而设计的高集成度器件。这些器件符合TIA/EIA-422-B(RS-422)和ITU-T V.11标准,广泛应用于电信背板、V.11/X.21接口、工业可编程逻辑控制器(PLC)、电机控制等领域。

    技术参数


    - 数据传输率: 2Mbps 或 20Mbps
    - 供电电压: +3.3V 至 +3.6V
    - 传播延迟:
    - 20Mbps 版本: 最大 16ns
    - 2Mbps 版本: 最大 40ns
    - 输入保护: ±15kV 人体模型静电放电保护
    - 静态电流: 小于 100μA
    - 封装: 16引脚TSSOP和窄SO封装
    - 工作温度范围:
    - MAX303EC: 0°C至+70°C
    - MAX303EE: -40°C至+85°C
    - 热关断阈值: 160°C
    - 热关断迟滞: 10°C

    产品特点和优势


    1. 高可靠性:±15kV ESD保护确保在处理过程中不会因静电放电损坏。
    2. 低功耗:静态电流小于100μA,适合电池供电和节能型应用。
    3. 高速传输:提供2Mbps和20Mbps的数据传输速率选择。
    4. 热插拔功能:消除电源启动或热插拔时数据线上的虚假转换。
    5. 兼容性:与行业标准的26LS31和SN75174引脚兼容,便于升级替换。

    应用案例和使用建议


    应用案例
    - 电信背板:由于其低传播延迟和高数据传输率,适用于电信系统的高速数据传输。
    - V.11/X.21接口:适合需要高稳定性和低功耗的通信接口应用。
    - 工业PLC和电机控制:这些场景要求高可靠性和抗干扰能力,MAX3030E–MAX3033E均能满足。
    使用建议
    1. 热管理:在高负载情况下,考虑使用散热片或散热器以提高可靠性。
    2. 噪声抑制:使用适当的滤波器和屏蔽措施来减少电磁干扰(EMI)。
    3. 正确连接:确保所有输出引脚正确连接到平衡线,并遵循制造商推荐的连接方法以保证最佳性能。

    兼容性和支持


    - 兼容性:与行业标准26LS31和SN75174引脚兼容,可以无缝升级。
    - 技术支持:制造商提供详尽的技术文档和支持服务,帮助客户快速解决问题并确保系统稳定运行。

    常见问题与解决方案


    1. 问: 如何避免在热插拔过程中出现错误的信号?
    答: 使用MAX3030E–MAX3033E内置的热插拔功能,确保在插入电路板时信号保持稳定。
    2. 问: 如何防止静电放电损坏器件?
    答: 确保设备在正确的ESD防护环境下操作,并使用符合人体模型标准(Human Body Model)的防静电工具。
    3. 问: 在高温环境中如何保障设备稳定性?
    答: 使用带散热装置的电路板设计,并确保设备的温控设计能够适应最高工作温度限制。

    总结和推荐


    总结:MAX3030E–MAX3033E四通道RS-422收发器在数据传输率、功耗、ESD保护和热插拔功能方面表现卓越,非常适合需要高性能和低功耗的应用场景。
    推荐:强烈推荐此系列收发器给对数据传输性能和稳定性有高要求的用户。无论是电信、工业控制还是医疗设备,它们都能提供可靠的解决方案。

MAX3031EESE+参数

参数
通用封装 SOIC-16
安装方式 贴片安装
零件状态 在售
包装方式 管装

MAX3031EESE+厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

MAX3031EESE+数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 其他接口芯片 ANALOG DEVICES MAX3031EESE+ MAX3031EESE+数据手册

MAX3031EESE+封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 60.6982
10+ ¥ 40.1955
50+ ¥ 31.5388
100+ ¥ 28.8051
250+ ¥ 25.8056
500+ ¥ 25.2614
1000+ ¥ 24.7172
2500+ ¥ 24.6033
库存: 239
起订量: 30 增量: 1
交货地:
最小起订量为:10
合计: ¥ 401.95
