AD9834CRUZ-REEL7

产品分类: 其他接口芯片
厂牌: ANALOG DEVICES
产品描述: Direct Digital Synthesizer 75MHz 1-DAC 10bit Serial 20-Pin TSSOP T/R
供应商型号: 14M-AD9834CRUZ-REEL7
供应商: 云汉优选
标准整包数: 1

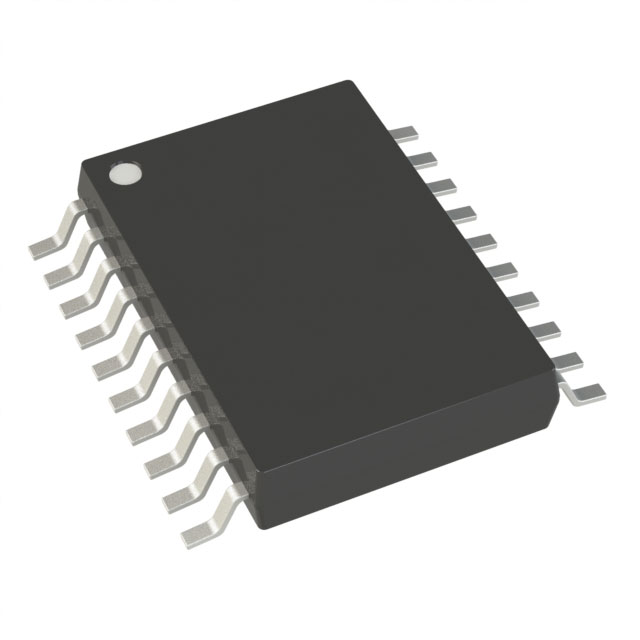

ANALOG DEVICES 其他接口芯片 AD9834CRUZ-REEL7

AD9834CRUZ-REEL7概述

    AD9834 DDS (Direct Digital Synthesizer) 技术手册解析

    产品简介


    AD9834是一款75 MHz低功耗直接数字频率合成器(DDS),主要用于生成高性能的正弦波和三角波输出。这款芯片支持频率调制和相位调制,适用于多种应用场景,包括频率刺激和波形生成、低功耗RF通信系统、液体和气体流量测量、传感应用(如接近检测、运动检测和缺陷检测)、测试和医疗设备等。

    技术参数


    - 电源电压:2.3 V至5.5 V
    - 最大功率消耗:20 mW(在3 V时)
    - 输出频率范围:高达37.5 MHz
    - 信号质量:窄带SNR>72 dB
    - 输出接口:支持SINE输出和TRIANGULAR输出
    - 工作温度范围:−40°C 至 +105°C
    - 引脚配置:20引脚TSSOP封装
    - 串行接口:支持3线SPI®接口
    - 其他特性:内置比较器,支持片上参考电压,低功耗睡眠模式

    产品特点和优势


    AD9834具有多种独特的优势:
    - 低功耗设计:在3 V下仅消耗20 mW功率,使其成为电源敏感应用的理想选择。
    - 高精度和稳定性:窄带SNR大于72 dB,保证了优秀的信号质量。
    - 灵活的频率和相位控制:可以通过软件或硬件设置频率寄存器和相位寄存器,从而实现精确的频率和相位调制。
    - 宽泛的工作温度范围:能够适应从−40°C到+105°C的工作温度范围,增加了适用性。

    应用案例和使用建议


    AD9834广泛应用于需要高精度频率和相位控制的应用场景。例如,在液体和气体流量测量系统中,可以利用其高分辨率频率输出进行精确测量。在医疗设备和测试设备中,其高频信号生成能力可以帮助进行精确的测试。
    使用建议:
    - 在使用过程中,建议确保所有必要的外部组件(如电阻和电容)正确连接以确保性能稳定。
    - 避免在未接地情况下运行,以防干扰和不稳定的输出。

    兼容性和支持


    AD9834的串行接口(SPI®)兼容多种微处理器标准,包括DSP和微控制器,这使其可以方便地集成到现有的系统中。此外,Analog Devices提供了全面的技术支持和文档资源,有助于开发者顺利部署该芯片。

    常见问题与解决方案


    - 问题:如何启动AD9834?
    解决方案:通过适当的电源管理和串行接口配置来启动芯片。具体步骤请参考数据手册中的“Powering Up the AD9834”章节。

    - 问题:如何进行频率调制?
    解决方案:通过加载频率寄存器并通过软件或硬件操作相应引脚来实现频率调制。参见数据手册中的“Frequency and Phase Registers”章节。

    总结和推荐


    AD9834是一款高性能的DDS芯片,适用于需要高精度频率和相位控制的应用。其低功耗、高精度和宽工作温度范围的特点使其在市场上具有较强的竞争力。对于那些需要精密频率信号的应用开发,强烈推荐使用AD9834。其出色的性能和广泛的兼容性使其成为这一领域的优秀选择。

AD9834CRUZ-REEL7参数

参数
长*宽*高 6.5mm(长度)*4.4mm(宽度)
通用封装 TSSOP-20
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

AD9834CRUZ-REEL7厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

AD9834CRUZ-REEL7数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 其他接口芯片 ANALOG DEVICES AD9834CRUZ-REEL7 AD9834CRUZ-REEL7数据手册

AD9834CRUZ-REEL7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 90.3911
10+ ¥ 89.5384
30+ ¥ 86.9801
库存: 317
起订量: 1 增量: 500
交货地:
最小起订量为:1
合计: ¥ 90.39
直接购买
加入购物车
