LT1137AISW#PBF

产品分类: 其他接口芯片
厂牌: ANALOG DEVICES
产品描述:
供应商型号: CY-LT1137AISW#PBF
供应商: Avnet
标准整包数: 1

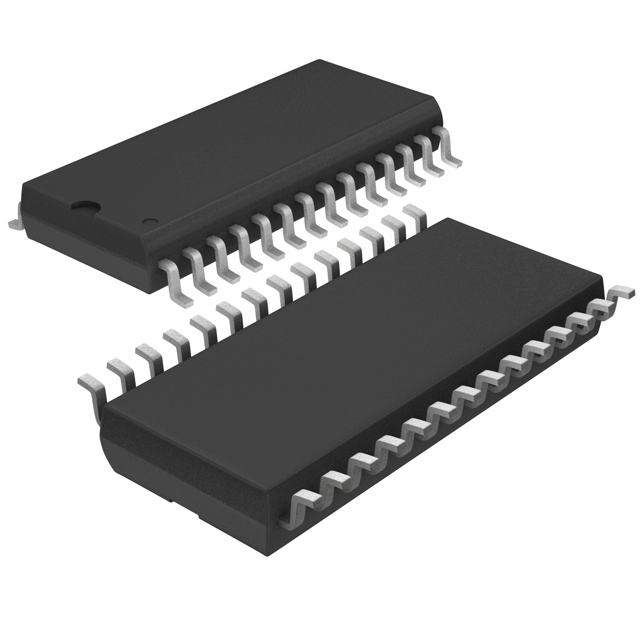

ANALOG DEVICES 其他接口芯片 LT1137AISW#PBF

LT1137AISW#PBF概述


    产品简介


    LT1130A/LT1140A系列
    LT1130A/LT1140A系列是一款先进的低功耗5V RS232驱动器/接收器,具有体积小、功耗低的特点。这些器件广泛应用于通信、工业自动化和计算机系统等领域,能够为用户提供高效可靠的串行通信解决方案。

    技术参数


    - 电源电压
    - VCC:5V(典型值)
    - V+:13.2V
    - V-(外部电源引脚):-13.2V
    - 输入电压
    - 驱动器:V-至V+
    - 接收器:-30V至30V
    - ON/OFF引脚:-0.3V至12V
    - 驱动器禁用引脚:-0.3V至(VCC + 0.3V)
    - 输出电压
    - 驱动器:-30V至30V
    - 接收器:-0.3V至(VCC + 0.3V)
    - 性能参数
    - 供应电流:典型值12mA(与CMOS器件相比)
    - 信号波特率:最高可达250kbaud
    - 短路持续时间:V+和V-均可达30秒
    - 环境参数
    - 工作温度范围:LT113XAC/LT114XAC为0°C至70°C;LT113XAI/LT114XAI为-40°C至85°C
    - 存储温度范围:-65°C至150°C

    产品特点和优势


    - 高可靠性:能够承受高达±30V的短路,无需担心对器件或电源的损害。
    - 抗静电能力:提供±10kV(部分型号为±15kV)的ESD保护,满足IEC-1000-4-2标准。
    - 低功耗设计:在关断模式下,供应电流仅为1µA。
    - 灵活的控制接口:可通过ON/OFF引脚和DRIVER DISABLE引脚控制器件的工作状态。
    - 紧凑封装:提供SO和SSOP两种封装形式,便于电路板布局设计。

    应用案例和使用建议


    应用案例:
    在工业控制系统中,LT1130A/LT1140A可以用于连接不同通信节点,实现高速、可靠的数据传输。例如,在机器人控制系统中,它可以确保控制器和执行机构之间的稳定通信。
    使用建议:
    - 在设计电路时,确保电源和地线之间的电容值(如0.1µF和0.2µF)符合手册要求,以确保最佳的供电效果和稳定的运行。
    - 使用适当的保护措施来应对可能的静电放电(ESD),确保系统的长期稳定性。
    - 在多器件协同工作时,注意选择合适的引脚配置,避免不必要的电流消耗。

    兼容性和支持


    - 兼容性:该系列器件可与其他标准RS232接口的设备配合使用,提供了广泛的兼容性。
    - 支持服务:Linear Technology Corporation提供了详尽的技术支持和维护文档,帮助用户解决使用过程中遇到的问题。

    常见问题与解决方案


    - 问题:设备在某些情况下无法正常启动。
    - 解决方案:检查电源电压是否正确,并确认ON/OFF引脚和DRIVER DISABLE引脚的状态是否正确。

    - 问题:输出信号不稳定。
    - 解决方案:检查电路中的电容值是否合适,并确保电源端有足够的旁路电容。

    总结和推荐


    LT1130A/LT1140A系列是一款具备高性能和高可靠性的RS232驱动器/接收器。其低功耗、高抗静电能力和灵活性使其成为各种应用场景的理想选择。特别适用于需要在恶劣环境中工作的工业控制系统。我们强烈推荐使用该系列产品,以获得卓越的性能和可靠性。

LT1137AISW#PBF参数

参数
长*宽*高 2mm(高度)
通用封装 SOIC-28
安装方式 贴片安装
零件状态 在售
包装方式 管装

LT1137AISW#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT1137AISW#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 其他接口芯片 ANALOG DEVICES LT1137AISW#PBF LT1137AISW#PBF数据手册

LT1137AISW#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.645 ¥ 64.7743
库存: 114
起订量: 16 增量: 1
交货地:
最小起订量为:1
合计: ¥ 64.77
直接购买
加入购物车
