DC627A-B

厂牌: ANALOG DEVICES

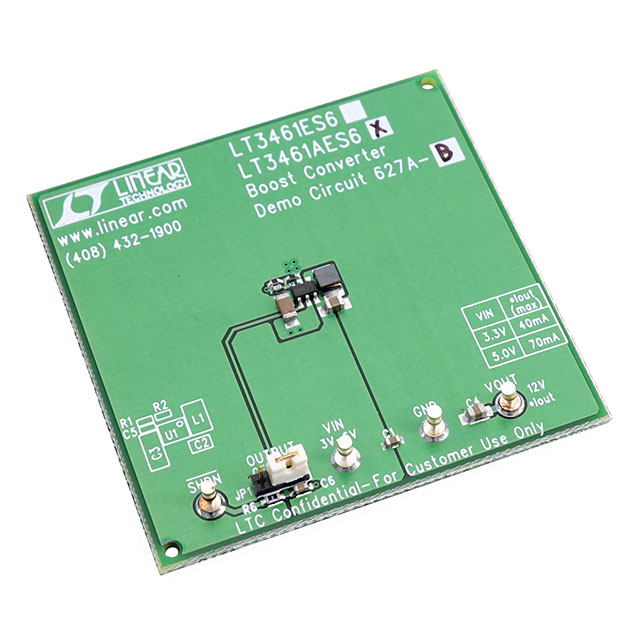

产品描述: LT3461AES6 Demo Board
供应商型号: DC627A-B-ND
供应商: Digi-Key
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 DC627A-B

DC627A-B概述

    文章标题:LT3461/LT3461A Boost Converter 技术手册详解

    1. 产品简介


    LT3461/LT3461A Boost Converter 是一款由Linear Technology Corporation(现为Analog Devices)设计的高效升压转换器,专为需要从低输入电压产生高输出电压的应用而设计。该芯片内部集成了Schottky二极管,有效减少了外部元件的数量,同时提供高达1.3 MHz(LT3461)或3.0 MHz(LT3461A)的高频开关操作,使得电路设计更加紧凑且适用于空间敏感型应用。
    - 产品类型:升压转换器集成电路。
    - 主要功能:将3V至6V的输入电压升压至12V,并支持最大70mA(5V输入时)或40mA(3.3V输入时)的输出电流。
    - 应用领域:便携式电子设备、物联网模块、电池供电系统及医疗设备等领域。

    2. 技术参数


    | 参数名称 | 条件 | DC627A-A 值 | DC627A-B 值 |
    ||
    | 最小输入电压 3V | 3V |
    | 最大输入电压 6V | 6V |
    | 输出电压 | VIN=3V~6V | 12V±4% | 12V±4% |
    | 最大输出电流 | VIN=3.3V/IOUT=40mA | 40mA | 40mA |
    VIN=5.0V/IOUT=70mA | 70mA | 70mA |
    | 典型效率 | VIN=3.3V, IOUT=40mA | 79% | 76% |
    VIN=5.0V, IOUT=70mA | 83% | 81% |
    | 典型输出电压纹波(20MHz带宽) | VIN=3.3V, IOUT=40mA | 20mVp-p | 9mVp-p |
    VIN=5.0V, IOUT=70mA | 28mVp-p | 12mVp-p |
    | 标称开关频率 1.3MHz | 3.0MHz |

    3. 产品特点和优势


    - 内部集成Schottky二极管:减少了外部元件数量,简化了设计流程。
    - 高开关频率:允许使用小型表面贴装电感和电容,提升整体电路的紧凑性。
    - 软启动功能:通过SHDN引脚实现,便于优化启动过程以避免冲击电流问题。
    - 多版本支持:DC627A提供两种版本(A/B),分别对应不同频率需求。
    - 小尺寸电路板:非常适合空间受限的应用场景。

    4. 应用案例和使用建议


    应用场景:
    - 用于USB接口供电的小型模块。
    - 医疗传感器设备中的电源管理单元。
    - 智能手表或其他便携式设备的电池管理系统。
    使用建议:
    - 在负载较大的情况下,确保输入电压保持在较高水平以维持稳定的输出性能。
    - 调整RC滤波器的时间常数来匹配具体的设计要求。
    - 对于热插拔应用,需注意监测浪涌电流,避免超过内部Schottky的最大承受能力(1.5A)。

    5. 兼容性和支持


    此产品与大多数标准电源管理系统兼容,能够轻松集成到现有设计中。如果需要进一步定制化支持,可联系LTC工厂获取相关设计文件和技术文档。此外,官方技术支持团队可为客户提供长期的技术咨询和服务保障。

    6. 常见问题与解决方案


    | 问题描述 | 解决方法 |

    | 输出电压不稳定 | 检查输入电压是否符合规定范围;调整RC滤波参数 |
    | 输入电流超出预期 | 减少负载电阻值,确保不超过额定值 |
    | 开关频率偏离标称值 | 检查PCB布局是否影响高频信号传输 |

    7. 总结和推荐


    综合评估:
    LT3461/LT3461A是一款高性能、高效率的升压转换器,凭借其紧凑的设计、灵活的操作模式以及优异的电气特性,在众多低压到高压电源转换场景中表现出色。特别是其支持多种输入电压范围和高开关频率的特点,使其成为现代电子设计的理想选择。
    推荐意见:
    强烈推荐给需要高效、可靠且空间敏感型电源解决方案的专业工程师。无论是作为独立组件还是集成到更复杂的系统中,这款产品都能提供卓越的表现和灵活性。若您的项目涉及上述应用场景,建议优先考虑采用LT3461/LT3461A作为核心电源管理部件。
