LTC1386CS#PBF

产品分类: LIN收发器
厂牌: ANALOG DEVICES
产品描述: RS562 3V 3.6V 120KBd SO-16 贴片安装 1.75mm(高度)
供应商型号: 4024164
供应商: 海外现货
标准整包数: 1

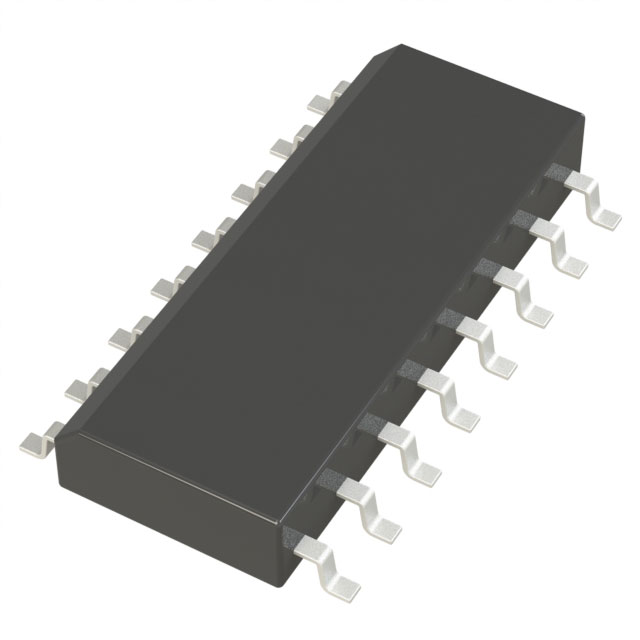

ANALOG DEVICES LIN收发器 LTC1386CS#PBF

LTC1386CS#PBF概述

    LTC1386:3.3V低功耗EIA/TIA562收发器

    1. 产品简介


    LTC1386 是一款超低功耗的双驱动器/双接收器EIA/TIA562收发器,适用于多种计算机应用,如笔记本电脑和平板电脑。此款收发器工作于单一3.3V电源,具有低供电电流(ICC = 200µA),且具备ESD保护能力(±10kV)。它采用小型陶瓷电容(0.1µF),能够处理高达120kbps的数据速率。此外,其输出电压范围宽达±25V,确保在高压环境下的可靠性。LTC1386与LT1181A引脚兼容,为现有系统的升级提供了便利。

    2. 技术参数


    - 供电电压:3.3V
    - 输入电压范围:
    - 驱动器:–0.3V 到 VCC + 0.3V
    - 接收器:–25V 到 25V
    - 数字输入:–0.3V 到 VCC + 0.3V
    - 输出电压范围:
    - 驱动器:–25V 到 25V
    - 接收器:–0.3V 到 VCC + 0.3V
    - 短路持续时间:
    - 正极:30秒
    - 负极:30秒
    - 工作温度范围:
    - LTC1386C:0°C 到 70°C
    - LTC1386I:–40°C 到 85°C
    - 存储温度范围:–65°C 到 150°C
    - 供电电流(无负载):
    - 0°C 到 70°C:0.2mA 到 0.5mA
    - –40°C 到 85°C:0.35mA 到 1.0mA

    3. 产品特点和优势


    - 低功耗:单个设备的供电电流仅为200µA,极大地延长了电池寿命。
    - 高可靠性:输入和输出均能承受±25V的电压,无损坏风险。
    - ESD保护:提供±10kV的ESD保护,确保可靠操作。
    - 兼容性:与LT1181A引脚兼容,便于现有系统的升级。
    - 宽温度范围:支持从–40°C到85°C的工作温度范围,适用于恶劣环境。

    4. 应用案例和使用建议


    - 应用案例:笔记本电脑、平板电脑等移动计算设备。由于其低功耗特性,特别适合便携式设备的应用。
    - 使用建议:对于高噪声环境,可以考虑使用外部滤波电容以提高信号完整性。对于多个LTC1386并联使用时,建议增加共享存储电容器的容量,以减少电源纹波。

    5. 兼容性和支持


    - 兼容性:可与LT1181A引脚兼容,支持广泛的应用场景。
    - 厂商支持:制造商提供详尽的技术文档和应用指南,以帮助用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    - 问题:供电电流过高。
    - 解决方案:检查电路是否正确连接,确认电容值是否符合要求。
    - 问题:通信不稳定。
    - 解决方案:检查输入电压范围是否满足要求,增加滤波电容,提高信号质量。

    7. 总结和推荐


    LTC1386是一款专为低功耗、高可靠性和宽温度范围应用设计的EIA/TIA562收发器。其卓越的性能和广泛的适用性使其成为许多计算机和移动设备的理想选择。因此,我们强烈推荐使用LTC1386来构建高性能的通信系统。

LTC1386CS#PBF参数

参数
调节器电压 -
支持协议 RS562
LIN 规格 -
最大LIN总线电压 -
LIN总线唤醒功能 -
数据速率 120KBd
最小LIN总线电压 -
最大工作供电电压 3.6V
最小工作供电电压 3V
内置选项 -
长*宽*高 1.75mm(高度)
通用封装 SO-16
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 管装

LTC1386CS#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC1386CS#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES LIN收发器 ANALOG DEVICES LTC1386CS#PBF LTC1386CS#PBF数据手册

LTC1386CS#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
