AD8398AACPZ-R7

产品分类: 其他接口芯片
厂牌: ANALOG DEVICES
产品描述:
供应商型号: Y-AD8398AACPZ-R7
供应商: 期货订购
标准整包数: 3000
ANALOG DEVICES 其他接口芯片 AD8398AACPZ-R7

AD8398AACPZ-R7概述

    AD8398A 单端口VDSL2线驱动器技术手册

    产品简介


    AD8398A 是一款单端口VDSL2(甚宽带数字用户线路)线驱动器,专为高速通信应用设计。它集成了两个高带宽电压反馈运算放大器,适用于ADSL2+、VDSL2 和电力线通信 (PLC) 应用。此外,该芯片还用于消费类xDSL调制解调器和双绞线线驱动器,是一款高性能的模拟前端组件。

    技术参数


    - 动态性能
    - 频率响应:85 MHz(PD1=0, PD0=0)
    - 斜率:600 V/μs
    - 信噪比:-65 dBc(Profile 8b),-55 dBc(Profile 17a)
    - 直流性能
    - 输入失调电压:±2 mV
    - 差分输出电压摆幅:18.4 Vp-p
    - 线性峰值输出电流:450 mA(VDSL2下,MTPR=-65 dBc)
    - 电源要求
    - 双电源:±6 V
    - 单电源:12 V
    - 工作温度范围:-40°C 到 +85°C

    产品特点和优势


    AD8398A的主要优势在于其卓越的高频性能、低失真和高输出电流能力。这些特性使其成为电信和网络应用中的理想选择。具体来说:
    - 宽输出摆幅:18.4 Vp-p,能够在多种应用中提供足够的驱动能力。
    - 高输出电流:最大峰值电流可达450 mA,适合大功率应用。
    - 低失真:特别适用于多频信号处理,如DSL应用中的多音功率比(MTPR)。

    应用案例和使用建议


    典型应用场景:AD8398A在DSL调制解调器、电力线通信系统及类似环境下表现出色。具体电路连接可参考图2中的应用电路。
    使用建议:
    - 在使用过程中确保良好的接地设计以减少噪声。
    - 使用高性能电容器进行电源滤波,以保证稳定的供电。
    - 尽量缩短信号线长度,减少寄生效应。

    兼容性和支持


    - 兼容性:AD8398A能够与大多数标准xDSL系统兼容,无需特殊适配。
    - 技术支持:Analog Devices提供了详尽的技术文档和在线支持,帮助用户解决在设计和使用过程中的问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电流不足 | 检查电源电压是否符合要求;调整电路布局减少阻抗损失 |
    | 噪声过大 | 确保良好接地;增加滤波电容 |

    总结和推荐


    总体而言,AD8398A以其出色的高频性能、低失真和大输出电流能力,在xDSL通信领域具有很高的竞争力。对于需要高性能模拟前端的应用,强烈推荐使用AD8398A。

AD8398AACPZ-R7参数

参数

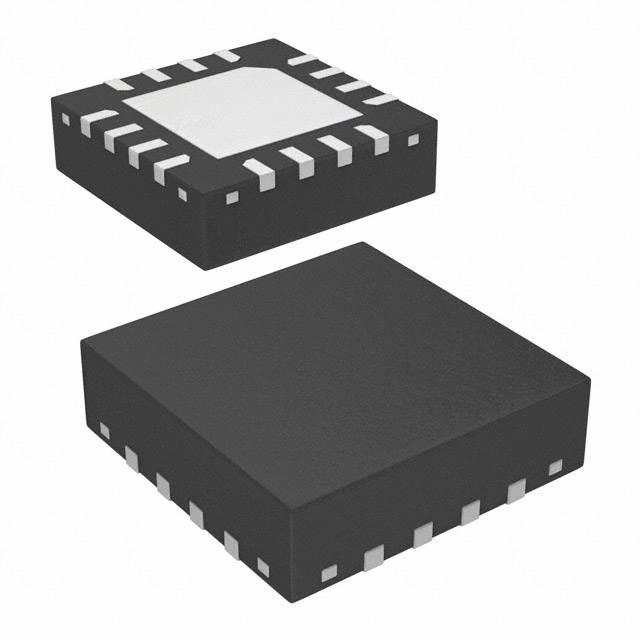

长*宽*高 4mm*4mm*830μm
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

AD8398AACPZ-R7厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

AD8398AACPZ-R7数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 其他接口芯片 ANALOG DEVICES AD8398AACPZ-R7 AD8398AACPZ-R7数据手册
