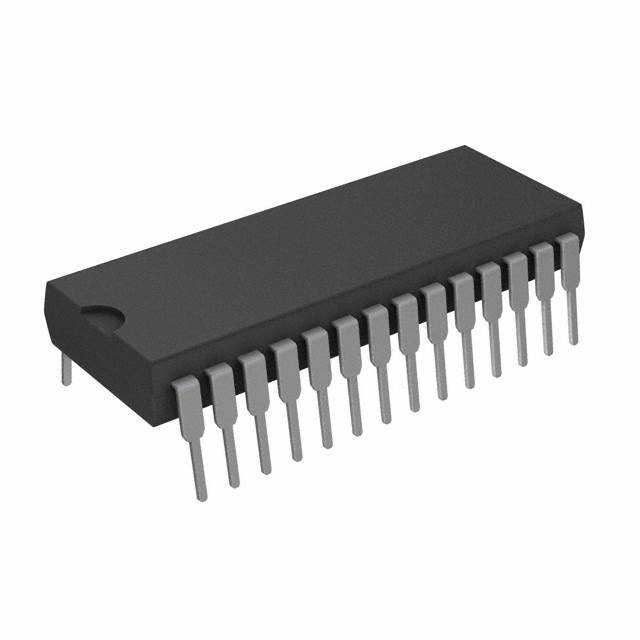

LT1131ACNW#PBF

产品分类: 其他接口芯片
厂牌: ANALOG DEVICES
产品描述:
供应商型号: Q-LT1131ACNW#PBF
供应商: 国内现货
标准整包数: 0
ANALOG DEVICES 其他接口芯片 LT1131ACNW#PBF

LT1131ACNW#PBF概述


    产品简介


    LT1130A/LT1140A 系列是高性能的低功耗 RS232 驱动器/接收器,专门设计用于支持小型电容器(如 0.1µF 和 0.2µF)。这些器件广泛应用于工业自动化、通信系统和计算机接口等领域,具备出色的抗静电放电(ESD)能力、宽泛的工作温度范围以及灵活的操作模式控制功能。

    技术参数


    - ESD保护: 支持 ±10kV,某些型号支持高达 ±15kV 的 IEC-1000-4-2 标准
    - 工作电压: 5V 和 12V 双电源供电
    - 输出电压摆幅: 正负 ±30V,驱动负载条件为 3kΩ,容性负载达 2500pF
    - 功耗: 在关闭状态下,功耗仅为 1μA;最高数据速率可达 250kbaud
    - 工作温度范围: 工业级(0°C 至 70°C),扩展级(-40°C 至 85°C)
    - 封装类型: SO 和 SSOP 封装

    产品特点和优势


    - 低功耗: 与 CMOS 设备相比,功耗更低,适用于便携式和电池供电的应用
    - 高可靠性: 采用特殊的双极型构造技术,能够承受极端故障条件
    - 灵活的操作模式: 提供多种供电模式和操作模式选择,满足不同的系统需求
    - 强大的抗干扰能力: 能够承受 ±10kV 的 ESD 冲击,保障设备的稳定运行
    - 简易布局设计: 流线型架构便于 PCB 布局,降低了设计难度

    应用案例和使用建议


    - 工业自动化: 在工业环境中,这些设备可确保通讯可靠性和抗电磁干扰能力。例如,在工厂自动化控制系统中,可以使用这些设备来连接传感器和控制器,实现稳定的信号传输。
    - 数据通信: 适用于 USB-to-RS232 转换器,可以在各种数据通信接口之间提供可靠的信号转换和处理。例如,鼠标和键盘的通信可以使用 LT1130A 进行可靠的信号转换。
    - 车载电子: 汽车电子系统需要高可靠性设备以应对复杂的工作环境。LT1130A 的抗电磁干扰能力和鲁棒设计使其成为理想的选择。
    使用建议:
    - 在设计 PCB 布局时,注意将器件的地线和电源线尽可能靠近,减少干扰。
    - 使用外部电容器(如 0.1µF 和 0.2µF)进行耦合,以保证电路的稳定性。
    - 当设备处于关闭状态时,将所有驱动器和接收器设置为高阻态,以减少功耗和干扰。

    兼容性和支持


    - 兼容性: 与大多数标准 RS232 设备兼容,适合用于各类串口通信。
    - 技术支持: 提供详尽的技术文档和支持服务,帮助客户解决在使用过程中遇到的各种问题。

    常见问题与解决方案


    1. 问:如何判断 LT1130A 是否正常工作?
    - 答: 可以通过测量驱动器输出和接收器输入端的电压来确认其工作状态。正常情况下,驱动器输出应该能够达到 ±30V 的电压范围,而接收器输入端的电压则应在 ±30V 的范围内波动。
    2. 问:设备在关闭模式下出现异常功耗怎么办?
    - 答: 检查设备的地线和电源线是否正确连接,确保关闭状态下所有驱动器和接收器处于高阻态。
    3. 问:如果驱动器输出受到过载怎么办?
    - 答: 使用外部保险丝或者限流电阻来限制过载电流,避免对驱动器造成损害。

    总结和推荐


    LT1130A/LT1140A 系列 RS232 驱动器/接收器在抗电磁干扰、低功耗和高可靠性方面表现出色,非常适合需要高性能和鲁棒性的工业自动化、数据通信和汽车电子应用。考虑到其广泛的功能特性和易于集成的优势,强烈推荐给希望提高设备可靠性和效率的设计者和工程师们。

LT1131ACNW#PBF参数

参数
长*宽*高 3.81mm(高度)
通用封装 PDIP-28
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

LT1131ACNW#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。
