首页  >  产品百科  >  EVAL01-HMC1097LP4E

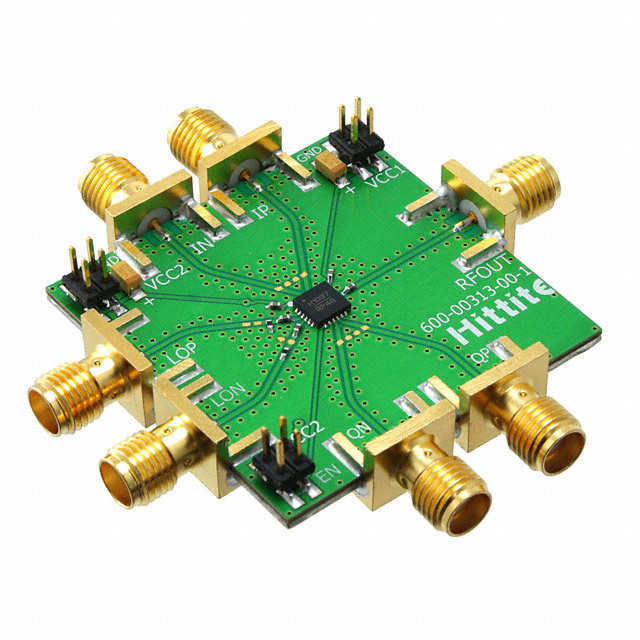

EVAL01-HMC1097LP4E

产品分类: 其他接口芯片
厂牌: ANALOG DEVICES
产品描述: HMC1097LP4E Mod and Demod Evaluation Board
供应商型号: 1127-1211-ND
供应商: Digi-Key
标准整包数: 1
ANALOG DEVICES 其他接口芯片 EVAL01-HMC1097LP4E

EVAL01-HMC1097LP4E概述

    HMC1097LP4E 宽带直接正交调制器技术手册解析

    产品简介


    HMC1097LP4E 是一款低噪声、高线性的直接正交调制器集成电路(RFIC),专为数字调制应用而设计,频率范围覆盖 100 至 6000 MHz。其应用广泛,包括蜂窝/3G、WiMAX/4G、宽带无线接入和ISM电路等。该器件采用紧凑型 4x4 mm(LP4)表面贴装技术(SMT)QFN 封装,仅需少量外部组件,提供低成本的双上变频架构替代方案。

    技术参数


    以下是 HMC1097LP4E 的主要技术规格和性能参数:
    - 频率范围:100 - 6000 MHz
    - 输出功率:1.5 - 5.2 dBm
    - 转换电压增益:-4.7 至 -11.4 dB
    - 输出 P1dB:+5.3 至 +11 dBm
    - 输出噪声底噪:-162 至 -156 dBm/Hz
    - 输出 IP3:+17 至 +31 dBm
    - 载波泄漏:-40 至 -33 dBm
    - 边带抑制:29 至 48 dBc
    - LO 端口回波损耗:>6 dB
    - RF 端口回波损耗:12 至 16 dB

    产品特点和优势


    HMC1097LP4E 具有以下特点和优势:
    - 非常低的噪声底噪:-160 dBm/Hz
    - 卓越的载波和边带抑制性能
    - 高线性度:+30 dBm OIP3
    - 高输出功率:+11 dBm 输出 P1dB
    - 高调制精度
    - 采用 24 引脚 4x4 mm QFN 封装
    这些特点使其非常适合在多种无线通信标准中使用,如 UMTS、GSM、CDMA 基站、固定无线或无线本地环路、ISM 收发器以及各种调制方案如 GMSK、QPSK、QAM 和 SSB 调制器。

    应用案例和使用建议


    HMC1097LP4E 在多个应用领域中都有广泛的应用。例如,在蜂窝/3G 和 WiMAX/4G 通信系统中,它可以用于提高信号质量和减少干扰。对于固定无线或无线本地环路应用,它能够提供稳定的信号传输能力。
    使用建议:
    - 确保在操作过程中温度保持在 -40°C 到 +85°C 之间。
    - 检查并调整 I 和 Q 输入通道的相位平衡,以优化边带抑制。
    - 调整 I 和 Q 输入通道的直流偏置电压,以优化载波抑制。

    兼容性和支持


    HMC1097LP4E 与其它同类电子元器件具有良好的兼容性,可轻松集成到现有的系统中。制造商提供全面的技术支持和维护服务,包括在线订购和应用支持电话。用户可以通过访问官方网站获取详细的产品文档和评估板资料。

    常见问题与解决方案


    常见问题及解决方案包括:
    - 问题:输出噪声底噪过高。
    解决方案:检查电源电压和基带输入电压设置是否符合规范。
    - 问题:边带抑制效果不佳。
    解决方案:调整 I 和 Q 输入通道的相位平衡。
    - 问题:载波泄漏严重。
    解决方案:检查并调整 IP/IN 和 QP/QN 直流偏置电压。

    总结和推荐


    综上所述,HMC1097LP4E 是一款性能卓越的直接正交调制器,适用于多种无线通信标准。其低噪声底噪、高线性度和出色的边带抑制特性使其成为市场上的强有力竞争者。我们强烈推荐 HMC1097LP4E 作为高性能无线通信系统的首选组件。

EVAL01-HMC1097LP4E参数

参数
零件状态 停产
包装方式 袋装

EVAL01-HMC1097LP4E厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

EVAL01-HMC1097LP4E数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 其他接口芯片 ANALOG DEVICES EVAL01-HMC1097LP4E EVAL01-HMC1097LP4E数据手册
