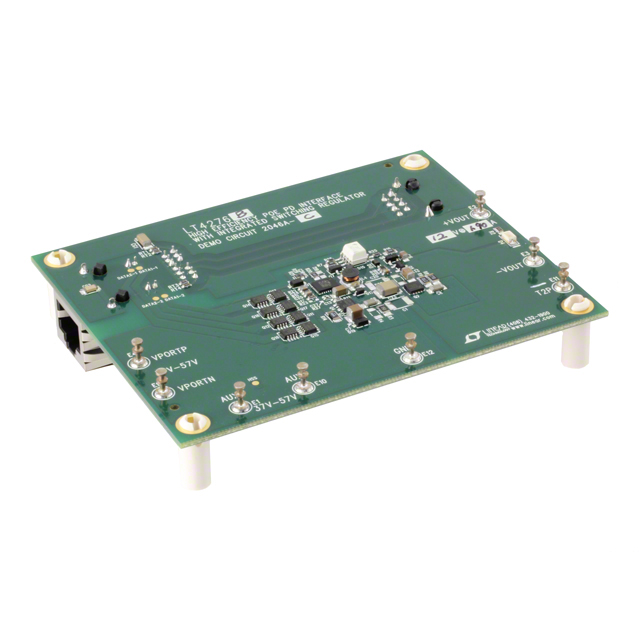

DC2046A-C

厂牌: ANALOG DEVICES
产品描述: LT4276/LT4321 Power Over Ethernet Controller 12VDC Output Demonstration Circuit
供应商型号: TOM-DC2046A-C
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 DC2046A-C

DC2046A-C概述

    高效PoE PD接口及集成开关调节器:DC2046A-C演示板

    1. 产品简介


    DC2046A-C 是一款由Linear Technology设计的高效PoE(以太网供电)受电设备(PD),其采用同步反激式拓扑结构,集成了理想的二极管桥控制器。该演示电路通过使用LT4276和LT4321这两款高性能芯片,支持IEEE802.3af(PoE,Type 1)、IEEE802.3at(PoE+,Type 2)以及LTPoE++™协议,从而为电力供应提供控制和界面管理。该电路的设计重点在于提高效率并减少桥式整流器损耗,从而实现更高效的能源利用。

    2. 技术参数


    - 端口电压范围(VPORT): 37V到57V
    - 辅助电压范围: 37V到57V
    - 输出电压: 12V(典型值)
    - 最大输出电流: 1.9A
    - 输出电压纹波: 85mVpp(典型值,当VPORT=42.5V,IOUT=6.8A时)
    - 输出电压精度: ±0.6%(典型值)
    - 效率: 约92%(典型值,当VPORT=50V,IOUT=1.9A时)
    - 开关频率: 250kHz(典型值)

    3. 产品特点和优势


    DC2046A-C的突出特点在于其高效率和可靠性。它利用同步反激式拓扑结构,大大减少了能量损失,实现了高达92%的转换效率。此外,该系统还采用了理想二极管桥技术,进一步降低了桥式整流器的损耗。这些特点使得DC2046A-C成为电力需求较高的应用的理想选择,如网络通信设备和工业自动化系统。

    4. 应用案例和使用建议


    DC2046A-C可以应用于多种场景,如视频监控摄像头、Wi-Fi接入点和其他需要PoE供电的网络设备。例如,在一个视频监控系统中,该电路可以有效地将PoE电源分配给多个摄像机,同时保证稳定且可靠的电力供应。使用建议方面,确保所有连接电缆均符合规范,并遵循正确的接地方法,以避免信号干扰和提高系统稳定性。

    5. 兼容性和支持


    DC2046A-C与大部分现有的PoE标准兼容,支持IEEE802.3af和IEEE802.3at协议,以及专有的LTPoE++™协议。若需要额外的电源输入,还可以通过辅助电源接口进行扩展。制造商提供了详尽的技术文档和设计指南,帮助用户轻松上手和解决问题。

    6. 常见问题与解决方案


    - 问题1: 输出电压不稳定
    解决方案: 检查负载电流是否超出额定范围,并调整适当的外部补偿电容。
    - 问题2: 开关频率异常
    解决方案: 确认时钟源是否正常工作,必要时更换晶振或更换相应的电阻电容。
    - 问题3: 效率低于预期
    解决方案: 检查所有连接点是否接触良好,避免接触不良导致的能量损耗。

    7. 总结和推荐


    综上所述,DC2046A-C是一款设计精良、高效稳定的PoE受电设备。其出色的能效比和多功能性使其在各类网络设备中具备广泛的适用性。推荐用户在构建PoE供电系统时考虑选用此产品。不过,由于涉及到复杂的电气特性,建议用户在首次使用时参考制造商的指导文档,并根据具体应用场景进行适当调整。
