DS1248YP-70+

产品分类: 实时时钟器件(RTC)
厂牌: ANALOG DEVICES
产品描述: HH:MM:SS:hh (12/24 hr) 128KB Parallel YY-MM-DD-dd 贴片安装
供应商型号: DS1248YP-70+
供应商: 期货订购
标准整包数: 1000

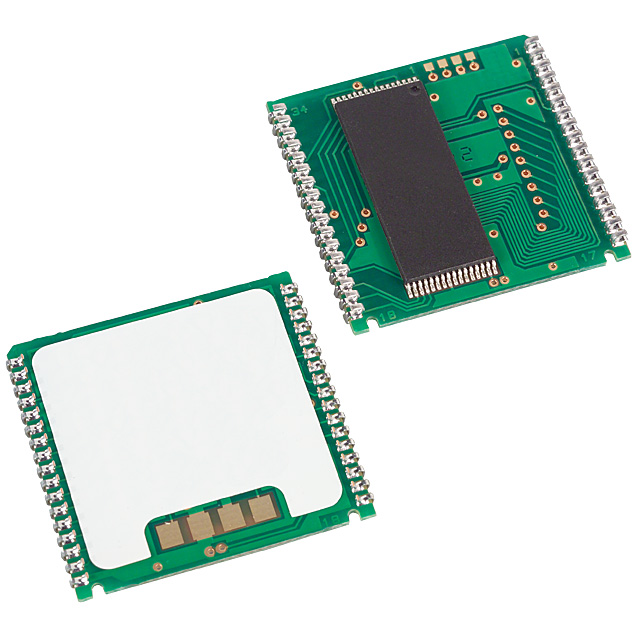

ANALOG DEVICES 实时时钟器件(RTC) DS1248YP-70+

DS1248YP-70+概述


    产品简介


    产品类型:DS1248是一款具有幻影时钟功能的1024K非易失性静态随机存储器(NV SRAM)。
    主要功能:集成实时时钟(RTC)、内置锂电能源及控制电路、数据保护和防错能力。它能够保持时间准确度、自动闰年补偿和电源故障后的数据保护功能。
    应用领域:广泛应用于需要持续时间记录、断电保护和数据安全的应用场合,例如医疗设备、工业自动化系统和高可靠性存储需求的系统。

    技术参数


    - 操作温度范围:商业级(0°C至+70°C),工业级(-40°C至+85°C)
    - 供电电压范围:3.3V±10% 或 5V±10%
    - 存储容量:128K × 8位
    - 数据保留时间:在无电源情况下可保留超过10年的数据
    - 内存访问时间(5V下):读取周期时间(tRC)为70ns;写入周期时间(tWC)为70ns
    - 时钟精度(DIP模块):+25°C下月误差不超过±1分钟
    - 时钟精度(PowerCap模块):+25°C下月误差不超过±1.53分钟(35ppm)
    - 输入泄漏电流(5V下):-1.0µA至+1.0µA
    - 输出电流(2.4V下):-1.0mA
    - 封装类型:32引脚DIP,34引脚PowerCap

    产品特点和优势


    - 高数据保留能力:采用锂电能源,在无电源状态下可持续保留数据超过10年。
    - 实时监控与自切换机制:内部控制电路在检测到电压不足时自动切换锂电能源,保障数据安全。
    - 广泛的温度适应性:支持商业级和工业级温度范围,确保设备在极端环境下稳定运行。
    - 精确的时钟校准:出厂前已进行精细校准,无需额外手动校正。
    - 高度兼容性:与多种系统和设备兼容,便于集成到现有应用中。

    应用案例和使用建议


    - 应用案例:DS1248在工业控制系统、医疗器械和航空航天领域的关键任务系统中被广泛应用。例如,在一个工业自动化项目中,通过集成DS1248来确保在意外断电情况下数据的完整性和连续性。
    - 使用建议:为了最大化产品性能,应确保供电电压在指定范围内。同时,在设计电路时,注意连接正确的电源和接地,以避免信号干扰。

    兼容性和支持


    - 兼容性:DS1248的DIP和PowerCap两种封装型号均与多种硬件平台兼容,包括其他厂商的嵌入式系统。
    - 厂商支持:Maxim Integrated提供全面的技术文档和客户支持服务,确保用户能够充分利用产品性能。

    常见问题与解决方案


    - 问题1:当电压下降到电池切换点以下时,如何确保数据安全?
    解决方案:DS1248会自动切换到备用电池供电,确保数据不丢失。用户应定期检查并更换备用电池以确保长期运行的稳定性。
    - 问题2:在进行写入操作时遇到数据错误怎么办?
    解决方案:请确保所有地址输入和控制信号在整个写入周期内都有效。此外,避免同时启用输出使能和写入使能,以减少总线竞争。

    总结和推荐


    综上所述,DS1248凭借其高数据保留能力、精确的时钟校准、广泛的温度适应性和高度兼容性,成为了一款优秀的NV SRAM解决方案。无论是用于工业自动化、医疗设备还是航空航天领域,这款产品都能够满足高标准的数据安全和时间记录需求。因此,我们强烈推荐DS1248用于需要长期数据存储和高可靠性系统的场合。

DS1248YP-70+参数

参数
存储容量 128KB
电池备用开关 -
最大工作供电电压 -
最小工作供电电压 -
日期格式 YY-MM-DD-dd
时间格式 HH:MM:SS:hh (12/24 hr)
接口类型 Parallel
34-PowerCap™ Module
安装方式 贴片安装
零件状态 在售
包装方式 托盘

DS1248YP-70+厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

DS1248YP-70+数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 实时时钟器件(RTC) ANALOG DEVICES DS1248YP-70+ DS1248YP-70+数据手册

DS1248YP-70+封装设计

查看详情并下载
Symbol
Footprint
3D Model
