首页  >  产品百科  >  LT8500ETJ#TRPBF

LT8500ETJ#TRPBF

产品分类: 锁相环
厂牌: ANALOG DEVICES
产品描述: 无 3V 5.5V 50MHz QFN-56 贴片安装,黏合安装
供应商型号: CY-LT8500ETJ#TRPBF
供应商: Avnet
标准整包数: 1
ANALOG DEVICES 锁相环 LT8500ETJ#TRPBF

LT8500ETJ#TRPBF概述

    LT8500: 48-Channel LED PWM Generator

    产品简介


    LT8500 是一款脉宽调制 (PWM) 发生器,拥有 48 个独立通道。每个通道具有一个可单独调整的 12 位 (4096 步) PWM 寄存器和一个 6 位 (64 步) ±50% 校正寄存器。所有控制均可通过简单的串行数据接口进行编程。三个 16 通道组可以配置为彼此相位差 120 度的方式运行。LT8500 特别适用于大屏幕液晶动态背光和单色、多色和全彩色 LED 显示的应用,同时也适用于控制三片 LT3595A LED 驱动器。

    技术参数


    - 输入电压范围:3V 至 5.5V
    - PWM 输出通道数:48
    - 数字接口:TTL/CMOS 逻辑电平,50MHz 串行数据接口
    - PWM 分辨率:12 位(4096 步)
    - 校正分辨率:6 位(64 步),±50% 的编程 PWM 宽度
    - 最大 PWM 频率:6.1kHz (PWMCK = 25MHz)
    - 诊断信息:同步错误标志/开路 LED 标志

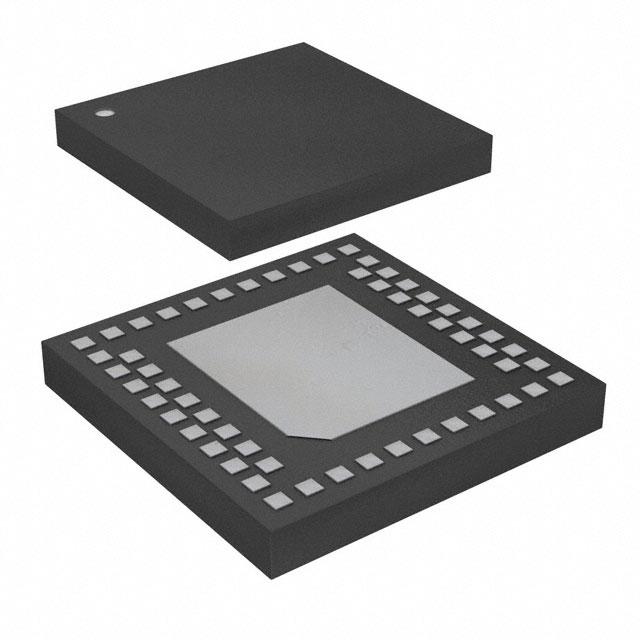

    - 封装:56 引脚 (6mm × 6mm × 0.78mm) TLA QFN 封装
    - 温度范围:–40°C 至 125°C

    产品特点和优势


    LT8500 在 PWM 驱动中具备多项独特功能,如独立通道的精确校准、相位偏移功能以减少开关噪声、以及丰富的诊断信息功能。这些优势使其在大屏幕显示、LED 广告牌和工业控制等领域表现出色,且在同类产品中具备较高的市场竞争力。

    应用案例和使用建议


    应用场景:
    - 大屏幕显示 LED 背光
    - 单色、多色和全彩色 LED 显示
    - LED 广告牌和标牌
    - 电机控制
    - 工业控制
    - 自动测试设备
    - 机器人
    使用建议:
    - 为确保正确的初始化顺序,在启动时应遵循以下步骤:
    1. 施加电源并使 LDIBLANK 管脚处于低电平状态。
    2. 通过串行接口发送校正寄存器帧 (CMD = 0x20),设置每个通道的校正因子。
    3. 发送更新帧 (CMD = 0x00 或 CMD = 0x10),设置每个通道的脉冲宽度。
    4. 发送输出使能帧 (CMD = 0x30),启用 PWM 输出通道上的调制脉冲。
    - 建议在启动前打开 PWM 时钟 (PWMCK),以确保 PWM 周期的正确对齐。

    兼容性和支持


    LT8500 串行数据接口能够与多种数字控制器(如微控制器、数字信号处理器和现场可编程门阵列)连接。厂家提供了详细的文档和支持服务,以确保用户能够充分利用该产品的功能。

    常见问题与解决方案


    问题 1:如何设置每个通道的校正因子?
    - 解决方案:通过发送校正寄存器帧 (CMD = 0x20) 来设置每个通道的校正因子。
    问题 2:如何使能 PWM 输出通道?
    - 解决方案:通过发送输出使能帧 (CMD = 0x30) 来使能 PWM 输出通道。
    问题 3:如何读取诊断信息?
    - 解决方案:通过发送状态读回命令来获取诊断信息,信息将通过串行数据接口传输。

    总结和推荐


    LT8500 是一款高性能的 48 通道 PWM 发生器,特别适合于大屏幕显示、广告牌和其他需要精确控制多通道 LED 的应用。它提供精确的校准和丰富的诊断功能,使得系统集成更为便捷和可靠。基于上述特点和优势,我们强烈推荐使用 LT8500 以实现高效的 PWM 控制。

LT8500ETJ#TRPBF参数

参数
最大输入频率 50MHz
最大工作供电电压 5.5V
最小工作供电电压 3V
PLL-锁相环
56-VTLA Exposed Pad
通用封装 QFN-56
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LT8500ETJ#TRPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT8500ETJ#TRPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 锁相环 ANALOG DEVICES LT8500ETJ#TRPBF LT8500ETJ#TRPBF数据手册

LT8500ETJ#TRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.434 ¥ 40.7153
库存: 794
起订量: 25 增量: 1
交货地:
最小起订量为:1
合计: ¥ 40.71
直接购买
加入购物车
