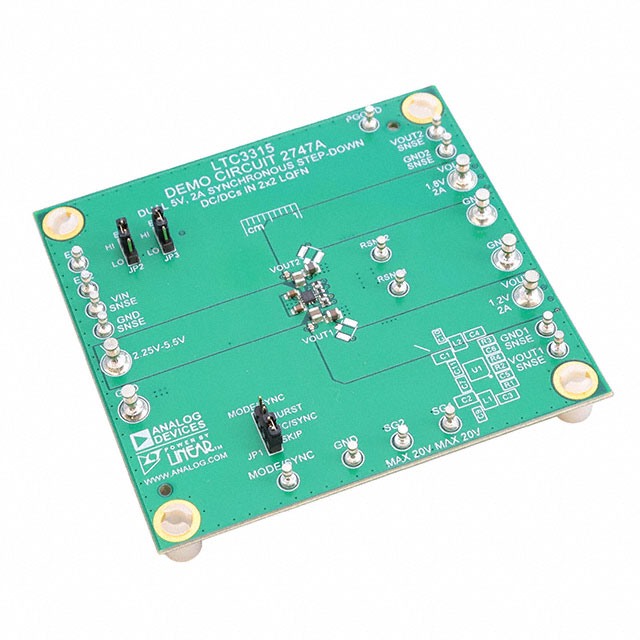

DC2747A

产品分类: DC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: 2MHz 2,Non-Isolated 2 1.2V,1.8V 1.2V(Typ)/1.8(Typ)VDC 5.5V 2.25V
供应商型号: Y-DC2747A
供应商: 期货订购
标准整包数: 1
ANALOG DEVICES DC-DC稳压器 DC2747A

DC2747A概述


    产品简介


    产品名称:LTC3315A
    产品类型:双通道同步降压直流/直流转换器
    主要功能:LTC3315A是一款高效能的双通道同步降压转换器,设计用于空间受限但需要高性能的应用场合。该产品采用常频峰值电流模式控制,开关频率高达3MHz,具备低至25ns的最小导通时间,从而实现高效率和快速瞬态响应。
    应用领域:适用于服务器、电信电源、光网络、分布式直流电源系统(POL)、FPGA、ASIC、微处理器核心供电、工业、汽车及通信等领域。

    技术参数


    | 参数 | 描述 |

    | 输入电压范围 | 2.25V 至 5.5V |
    | 输出电压范围 | 0.5V 至 VIN |
    | 输出电流 | 每个通道2A |
    | 开关频率 | 2MHz,可同步至3MHz |
    | 效率 | 高效,低损耗 |
    | 最小导通时间 | 25ns |
    | 软启动和补偿 | 内置软启动和补偿 |
    | 过温保护 | 具备过温保护 |
    | 封装尺寸 | 2mm × 2mm LQFN 和 1.64mm × 1.64mm WLCSP |

    产品特点和优势


    1. 高效能:得益于内部NMOS和PMOS的低阻值,转换器实现了极高的转换效率。
    2. 紧凑设计:两种封装选项均非常小巧,适用于空间受限的设计。
    3. 宽输入电压范围:支持2.25V至5.5V的宽泛输入电压范围,适用于多种电源系统。
    4. 多模式工作:支持连续模式、跳脉冲模式和突发模式,可根据应用需求灵活选择。
    5. 精确调节:输出精度为±1%,反馈电压调节精度极高。
    6. 耐受能力强:能够安全处理过载情况下的电感饱和现象。
    7. 低静态电流:在休眠模式下静态电流极低,提高整体效率。

    应用案例和使用建议


    应用案例:LTC3315A非常适合应用于服务器电源、通信基站电源、汽车电源管理系统以及工业自动化设备中。这些场景中通常对效率和空间占用有严格要求,而LTC3315A恰好能够满足这些需求。
    使用建议:为了获得最佳的性能,建议将LTC3315A与具有相同封装和尺寸的产品一起使用,以简化电路板设计。此外,根据不同的负载条件和温度环境,可以灵活调整切换频率和工作模式来优化效率。

    兼容性和支持


    LTC3315A提供了广泛的封装选项,支持QFN和WLCSP封装,适合多种PCB布局需求。该产品还通过了AEC-Q100认证,可用于汽车应用。厂商提供详细的技术文档和支持,包括应用笔记和设计指南,以帮助用户更有效地使用该产品。

    常见问题与解决方案


    1. 问:LTC3315A能否承受高温环境?
    答:是的,LTC3315A支持高达150°C的结点温度。然而,在高于125°C的情况下,需要考虑长期可靠性和寿命的降额。

    2. 问:如何确保LTC3315A在启动时的稳定性和可靠性?
    答:LTC3315A内置了软启动和补偿功能,可以通过调整外部电容来实现平稳的启动过程。

    总结和推荐


    综上所述,LTC3315A是一款高效、紧凑且功能丰富的双通道同步降压转换器,适用于多种应用场景。其具备出色的效率、稳定的输出、灵活的工作模式和广泛的温度适应能力,使其成为市场上极具竞争力的选择。因此,我们强烈推荐使用LTC3315A进行新项目的开发和现有系统的升级。

DC2747A参数

参数
同步整流器 -
开关频率 2MHz
最大输入电压 5.5V
最小输出电压 1.2V(Typ)/1.8(Typ)VDC
最大输出电压 1.2V,1.8V
最小输入电压 2.25V
拓扑 -
输出数量 2
功能 -
输出类型 2,Non-Isolated
零件状态 在售
包装方式 盒装

DC2747A厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

DC2747A数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES DC-DC稳压器 ANALOG DEVICES DC2747A DC2747A数据手册

DC2747A封装设计

查看详情并下载
Symbol
Footprint
3D Model
