DC2448A-C

厂牌: ANALOG DEVICES

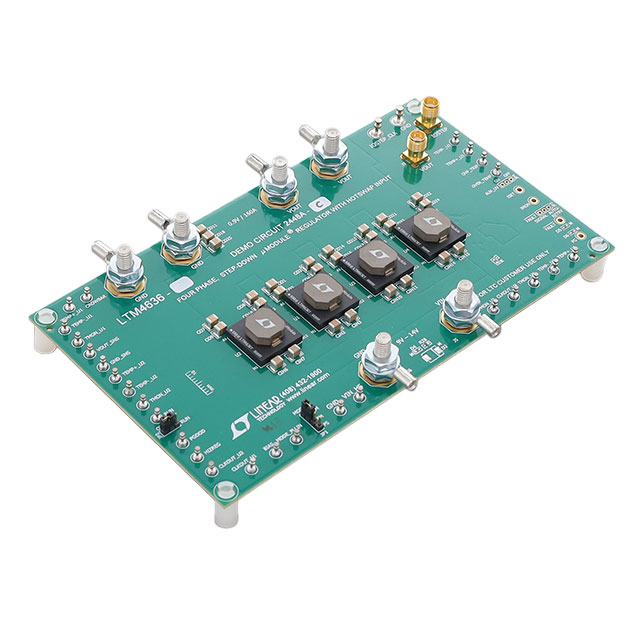

产品描述: LTM4636 DC to DC Converter and Switching Regulator Chip Demonstration Circuit
供应商型号: DC2448A-C-ND
供应商: Digi-Key
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 DC2448A-C

DC2448A-C概述

    LTM4636 40A DC/DC µModule Regulator 技术手册概述

    1. 产品简介


    LTM4636 是一款40A降压µModule(电源模块)开关调节器,采用堆叠电感作为散热器,从而加快热量散发并实现更凉爽的运行。这种紧凑型设计适合电信服务器、网络设备、工业设备和医疗系统等多种应用场景。

    2. 技术参数


    LTM4636 的主要技术规格如下:
    - 输入电压范围:4.7V至15V
    - 输出电压范围:0.6V至3.3V
    - 输出电压总误差:±1.3%(-40°C至125°C)
    - 高效率:在12VIN,1VOUT下达到88%的效率
    - 电流模式控制/快速瞬态响应
    - 并联电流共享能力高达240A
    - 封装尺寸:16mm x 16mm x 7.07mm BGA封装
    - 温度范围:内部操作温度-40°C到125°C,存储温度范围为-55°C到125°C

    3. 产品特点和优势


    LTM4636 的主要特点包括:
    - 堆叠电感作为散热器,提高了热管理性能
    - 内置远程感应放大器,确保精确的电压调节
    - 通过频率同步和内部补偿实现灵活配置
    - 高效率,尤其在满载条件下能够达到88%的效率
    - 通过并联电流共享实现高达240A的输出电流

    4. 应用案例和使用建议


    LTM4636 可广泛应用于需要高电流密度和高效能的系统中。例如,在数据中心中可以作为高性能计算系统的电源供应模块。使用建议包括:
    - 在高温环境下使用时,注意散热设计以保持最佳性能
    - 当多个LTM4636并联使用时,确保良好的负载均衡和布线布局

    5. 兼容性和支持


    LTM4636 支持多种应用场景下的配置和调整,可以通过外部元件(如电阻和电容)来优化其性能。Linear Technology提供了详细的文档和在线支持资源,帮助用户更好地理解和应用该产品。

    6. 常见问题与解决方案


    - Q: 如何在高负载情况下保持高效率?
    - A: 通过优化散热设计,如增加风扇或改进PCB布局,可以有效提高效率。
    - Q: 如何正确设置软启动时间?
    - A: 通过在TRACK/SS引脚连接合适的电容值,可以实现所需的软启动时间。

    7. 总结和推荐


    LTM4636凭借其卓越的散热设计、高效率和可扩展性,是一款非常优秀的DC/DC转换器。对于需要高电流密度且对热管理有严格要求的应用,强烈推荐使用LTM4636。该产品在电信、网络设备、工业及医疗系统等领域具有显著的竞争优势。

DC2448A-C参数

参数
零件状态 在售
包装方式 盒装

DC2448A-C厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

DC2448A-C数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 评估、开发板开发工具 ANALOG DEVICES DC2448A-C DC2448A-C数据手册

DC2448A-C封装设计

查看详情并下载
Symbol
Footprint
3D Model
