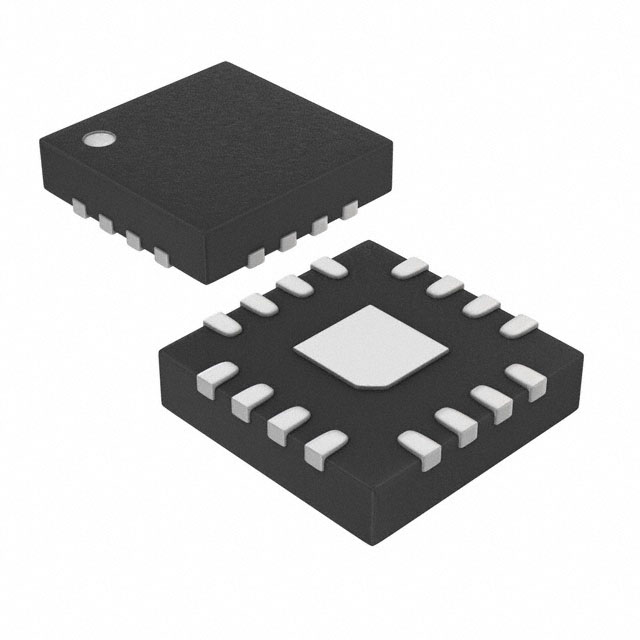

HMC850LC3

产品分类: 时钟缓存器
厂牌: ANALOG DEVICES
产品描述: 3.6V 3V 0.075ns 20GHz QFN 贴片安装 3mm(长度)
供应商型号: 1127-1233-ND
供应商: Digi-Key
标准整包数: 1
ANALOG DEVICES 时钟缓存器 HMC850LC3

HMC850LC3概述


    产品简介


    HMC850LC3 是一款由 Hittite Microwave Corporation 生产的高速逻辑器件,主要用于高频信号处理。该器件是一个1:2扇出缓冲器,设计用于支持高达28 Gbps的数据传输速率和高达20 GHz的时钟频率。该器件适用于多种应用,包括射频自动测试设备(RF ATE)、宽带测试与测量、高速串行数据传输以及高达20 GHz的时钟缓冲。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 电源电压 | -3.6 | -3.3 | -3.0 | V |
    | 电源电流 | 95 mA |
    | 最大数据传输率 | 28 Gbps |
    | 最高时钟频率 | 20 GHz |
    | 输入电压范围 | -1.5 | 0.5 | V |
    | 输入差分电压范围 | 100 | 2000 | mV |
    | 输入返回损耗 | 10 dB |
    | 输出幅度(单端) | 550 mVp |
    | 输出幅度(差分) | 1100 mVp |
    | 输出低电压 | -550 mV |
    | 输出上升/下降时间 | 16 / 15| ps
    | 小信号增益 | 28 dB |
    | 随机抖动 | 0.2 psrms |
    | 确定性抖动 | 2 psrms |

    产品特点和优势


    HMC850LC3 的独特之处在于其输出电压控制功能(VR),允许用户根据需要进行补偿或优化信号水平。此外,它具有快速的上升/下降时间和出色的差分输出电压范围。这些特性使其特别适合于要求高速度和高精度的应用场合。该器件还提供紧凑的3x3 mm SMT封装,便于集成到各种设计中。

    应用案例和使用建议


    典型应用:
    - 射频自动测试设备(RF ATE)
    - 宽带测试与测量
    - 高速串行数据传输(高达28 Gbps)
    - 高精度时钟缓冲(高达20 GHz)
    使用建议:
    - 为确保最佳性能,应遵循推荐的电路设计和布局技术,例如保持50欧姆的阻抗匹配。
    - 使用足够数量的过孔连接顶层和底层的地平面。
    - 确保输出电压控制引脚(VR)正确连接,以优化信号电平。

    兼容性和支持


    兼容性:
    - HMC850LC3 设计为与标准的3.3V CMOS逻辑兼容,可直接与许多常见的数字IC接口。
    支持:
    - 用户可以通过电话或电子邮件联系 Hittite Microwave Corporation 获取技术支持。官方网站提供了在线订购和服务支持。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 电源电压异常 | 检查电源线连接和接地 |
    | 数据传输速率低 | 调整输出电压控制(VR) |
    | 输出信号不稳定 | 检查输入信号质量和阻抗匹配 |

    总结和推荐


    总结:
    HMC850LC3 在高速逻辑处理方面表现出色,具备卓越的性能和稳定性。其独特的输出电压控制功能和紧凑的封装使其在众多应用中具有广泛的适用性和竞争力。
    推荐:
    鉴于其优异的技术特性和广泛的应用范围,我们强烈推荐 HMC850LC3 作为高速数据传输和测试测量系统中的关键组件。无论是在实验室还是工业应用中,这款器件都将是您项目的理想选择。

HMC850LC3参数

参数
最小工作供电电压 3.6V
最大工作供电电压 3V
最大输入频率 20GHz
输出数量 2
电路数 1
输出信号类型 -
最大传播延迟时间 0.075ns
差分 - 输入:输出
输入信号类型 -
长*宽*高 3mm(长度)
通用封装 QFN
安装方式 贴片安装
零件状态 在售

HMC850LC3厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC850LC3数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 时钟缓存器 ANALOG DEVICES HMC850LC3 HMC850LC3数据手册

HMC850LC3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2108.4202
10+ ¥ 2074.7265
库存: 26
起订量: 2 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2108.42
