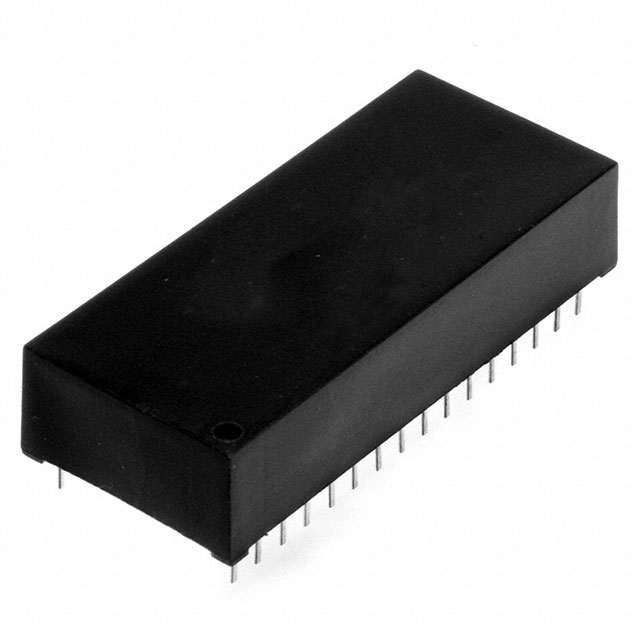

DS1747-70IND+

产品分类: 实时时钟器件(RTC)
厂牌: ANALOG DEVICES
产品描述: HH:MM:SS (24 hr) 512KB Parallel YY-MM-DD-dd EDIP-32 通孔安装
供应商型号: DS1747-70IND+
供应商: 期货订购
标准整包数: 1000
ANALOG DEVICES 实时时钟器件(RTC) DS1747-70IND+

DS1747-70IND+概述

    DS1747/DS1747P Y2K-Compliant, Nonvolatile Timekeeping RAMs

    产品简介


    DS1747是一款集成的非易失性时间保持存储器,由实时时钟(RTC)、晶体振荡器、电源失效控制电路及锂离子能量源组成。其主要功能包括记录世纪、年、月、日、星期、小时、分钟和秒的数据,提供二进制编码的十进制格式(BCD)。该产品适用于多种应用领域,如工业自动化、电信设备、医疗设备等,因其能够在电源断电情况下保持数据长达10年以上。

    技术参数


    - 存储容量:512k x 8位非易失性静态RAM
    - 温度范围:商业级0°C至+70°C;工业级-40°C至+85°C
    - 供电电压:5.0V ±10%;3.3V ±10%
    - 接口类型:标准JEDEC字节宽度512k x 8静态RAM针脚布局
    - 功耗:5V下典型工作电流为85mA,3.3V下为30mA
    - 电源保护电压:5V版本为4.25V至4.50V,3.3V版本为2.80V至2.97V
    - 电池切换电压:5V版本在VSO=VBAT或VSO

    产品特点和优势


    DS1747具有以下显著特点:
    - 全功能设计:集成了RTC、SRAM、晶体和电源管理电路。
    - Y2K合规性:通过世纪字节寄存器实现了年份处理,支持到2100年的日期自动补偿。
    - 双缓冲系统:确保在读取数据时不会中断内部计时操作,从而保持时间准确性。
    - 长久使用寿命:锂离子电池设计保证至少10年的数据保留能力,且在首次供电时电池容量达到满电状态。
    - 高可靠性:具有电源失效检测和保护功能,确保在电源波动情况下数据安全。

    应用案例和使用建议


    DS1747广泛应用于需要长期数据保存和时间记录的应用中,如数据记录仪、安全系统、工业控制系统等。具体使用建议如下:
    - 确保安装环境:为了维持最佳的时间准确度,将DS1747放置于PC板上的低EMI区域。
    - 定期检查电池状态:利用Battery Flag位监测电池电压,及时更换耗尽的电池以保持系统的正常运行。

    兼容性和支持


    DS1747可通过替换电池实现长期维护,并提供多种封装选项(32-pin DIP和34-pin PowerCap模块),可选工业温度范围的产品型号增加了其适用性。制造商还提供了详细的文档和技术支持,以帮助用户在各种应用场景中有效地使用此产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法正确读取RTC数据 | 确保内部时钟更新过程已暂停。 |
    | 数据丢失或损坏 | 检查电源电压是否在规定范围内,确保所有连接稳固。 |
    | 电池电压指示错误 | 更换新电池后重新上电。 |

    总结和推荐


    综上所述,DS1747/DS1747P是一款集成了高性能RTC、非易失性SRAM和高级电源管理功能的全功能时间保持存储器。其独特的双缓冲设计、超长电池寿命以及广泛的温度适应性使其成为许多应用领域的理想选择。强烈推荐在需要高精度、稳定时间和数据持久性的项目中使用DS1747/DS1747P。

DS1747-70IND+参数

参数
时间格式 HH:MM:SS (24 hr)
接口类型 Parallel
存储容量 512KB
电池备用开关 -
最大工作供电电压 -
最小工作供电电压 -
日期格式 YY-MM-DD-dd
通用封装 EDIP-32
安装方式 通孔安装
零件状态 在售
包装方式 管装
