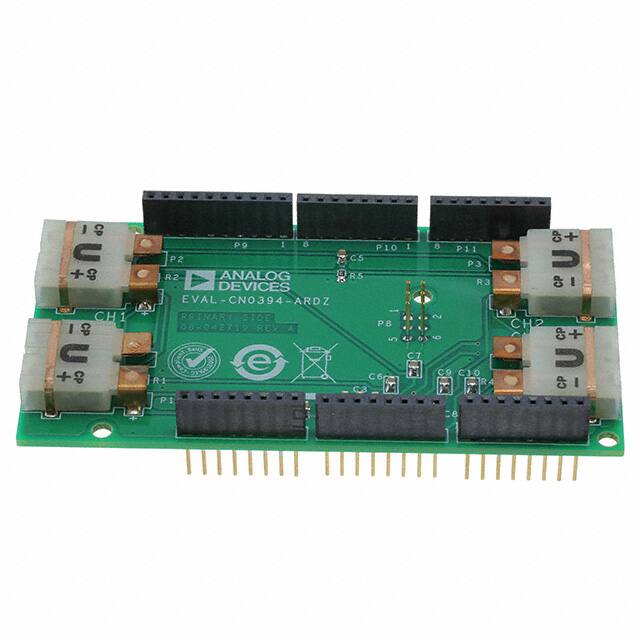

EVAL-CN0394-ARDZ

厂牌: ANALOG DEVICES
产品描述: ADUCM360 Microcontroller Evaluation Board Win 7 64-bit
供应商型号: Y-EVAL-CN0394-ARDZ
供应商: 期货订购
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 EVAL-CN0394-ARDZ

EVAL-CN0394-ARDZ概述

    高品质电子元器件产品技术手册:CN-0394 四通道热电偶测量系统

    1. 产品简介


    CN-0394是一款基于Arduino兼容平台的灵活、集成化的四通道热电偶测量系统。它采用了ADuCM360低功耗高精度模拟微控制器。ADuCM360内含ARM Cortex-M3处理器核心和多个外设,特别是双24位Σ-Δ模拟数字转换器(ADC)、多路复用器、可编程增益放大器(PGA)和电压参考。该电路能够处理多达四个独立的热电偶通道,并通过软件线性化算法支持八种不同类型的热电偶(B, E, J, K, N, R, S, T)。

    2. 技术参数


    - 传感器类型:热电偶(B, E, J, K, N, R, S, T)
    - 热电偶数量:4个
    - ADC类型:双24位Σ-Δ
    - ADC分辨率:24位
    - 输入范围:±125 mV(内部1.2 V参考)
    - 数据输出率:多种滤波选项和输出数据率
    - 温度范围:测量范围取决于热电偶类型,冷接点温度范围为0°C至50°C
    - 供电电压:支持多种电源配置
    - 尺寸:适配Arduino平台
    - 工作环境:标准工程实践,室温下测试验证

    3. 产品特点和优势


    - 灵活的热电偶测量系统:支持多种类型的热电偶,易于配置和使用。
    - 高精度和高稳定性:内置高精度ADC和PGA,可以准确地测量微弱的热电偶电压。
    - 低功耗:ADuCM360支持多种低功耗模式,包括最低4 µA的休眠模式。
    - 快速原型开发:基于Arduino平台,易于快速开发和原型制作。
    - 冷接点补偿:内置Pt1000 RTD用于精确测量冷接点温度,无需额外补偿。

    4. 应用案例和使用建议


    - 工业应用:广泛应用于高温测量、化工、能源等行业。
    - 医疗设备:可用于各种医疗设备的温度监测。
    - 环境监控:用于实验室、农业等领域对环境温度的精确监测。
    - 使用建议:
    - 校准:建议进行零点和满量程校准以确保最高精度。
    - 抗干扰设计:在设计中添加差分和共模输入滤波器,提升噪声性能。
    - 外部参考源:使用更准确的外部参考源(如ADR4525),减小增益误差。

    5. 兼容性和支持


    - 兼容性:适用于各种Arduino兼容平台,具有广泛的适用性。
    - 技术支持:提供详尽的设计文档,包括原理图、布局文件、Gerber文件和物料清单。
    - 制造商支持:可通过官方网站获取进一步的支持和资源。

    6. 常见问题与解决方案


    - 问题1:系统噪声较大
    - 解决办法:增加输入滤波器,如差分和共模滤波器,以提高噪声抑制能力。
    - 问题2:热电偶温度测量误差大
    - 解决办法:使用更高精度的外部参考电压源,进行零点和满量程校准。
    - 问题3:ADC非线性误差大
    - 解决办法:确保使用准确的ITS-90方程进行热电偶温度计算。

    7. 总结和推荐


    CN-0394是一款高度集成且功能强大的四通道热电偶测量系统,特别适合需要高精度和灵活性的应用场合。该产品通过优化设计和多种低功耗模式实现了优异的性能。强烈推荐此产品给需要高性能热电偶测量系统的工程师和研究人员。

EVAL-CN0394-ARDZ参数

参数
零件状态 在售
包装方式 散装

EVAL-CN0394-ARDZ厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

EVAL-CN0394-ARDZ数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 评估、开发板开发工具 ANALOG DEVICES EVAL-CN0394-ARDZ EVAL-CN0394-ARDZ数据手册

EVAL-CN0394-ARDZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
