DC1620A-R

厂牌: ANALOG DEVICES
产品描述: LTC2140-12 ADC Demonstration Circuit 25MSPS Pscope IDE
供应商型号: Y-DC1620A-R
供应商: 期货订购
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 DC1620A-R

DC1620A-R概述


    产品简介

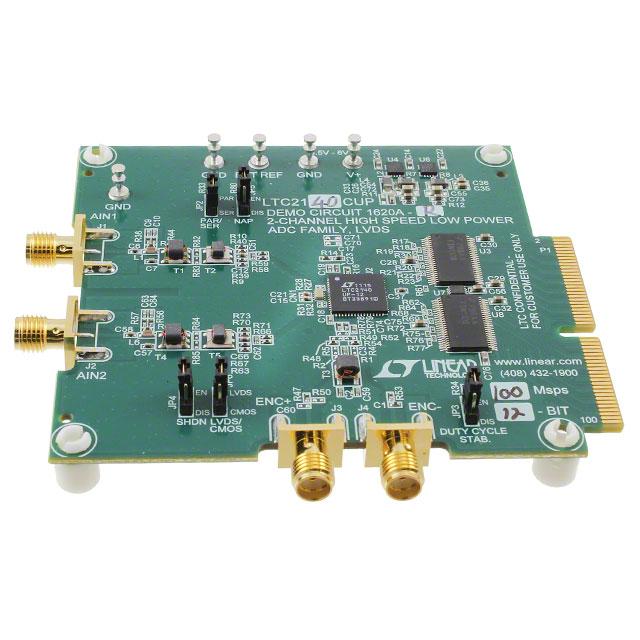

    本电子元器件是演示电路1620A(DC1620A),它支持多个16位、14位及12位,采样率为20 Msps至125 Msps的双ADC(模数转换器)。具体支持的设备包括LTC2185、LTC2184、LTC2183、LTC2182、LTC2181、LTC2180、LTC2188以及LTC2145-14/-12、LTC2144-14/-12、LTC2143-14/-12、LTC2142-14/-12、LTC2141-14/-12、LTC2140-14/-12、LTC2145-12、LTC2144-12、LTC2143-12、LTC2142-12、LTC2141-12、LTC2140-12、LTC2270等高速高动态范围ADC。该演示电路支持这些ADC的DDR LVDS输出模式。

    技术参数


    - 分辨率:16位、14位、12位不等
    - 最大采样率:20Msps至125Msps
    - 模拟输入频率范围:5MHz至140MHz
    - 电源电压:4.5V至6.0V
    - 模拟输入范围:1VP-P至2VP-P
    - 逻辑输入电压:最小逻辑高电平为1.3V,最大逻辑低电平为0.6V
    - 逻辑输出电压(差分):100Ω负载下典型逻辑电平为350mV/1.25V共模

    产品特点和优势


    - 高速高动态范围:具有高达125Msps的采样率,能够提供高精度的数据采集能力。
    - 多种选择:提供多种分辨率和采样率选项,适应不同的应用场景需求。
    - 易用性:具备多种配置选项,支持并行/串行编程模式,并允许调整时钟延迟、内部端接等设置。

    应用案例和使用建议


    应用案例:
    - 高速信号采集系统
    - 通信设备中的数据采集模块
    - 医疗成像设备
    使用建议:
    - 在高频率(大于140MHz)下使用时,需要根据具体型号参考数据手册选择合适的输入网络。
    - 在使用时要注意模拟输入和编码时钟滤波器的设计,以确保良好的噪声性能。

    兼容性和支持


    - 兼容性:该演示电路板与各种USB数据采集和收集系统兼容,如DC890。
    - 支持:制造商提供了详尽的技术支持,包括软件工具如Pscope和文档资料。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 板载ADC未正常工作 | 检查电源电压是否在规定的范围内,确认跳线设置是否正确。 |
    | 数据采集过程中出现异常 | 确认所有连接正确无误,检查模拟输入和时钟信号的滤波设计是否合理。 |
    | ADC配置错误 | 使用PScope软件手动配置ADC设置。 |

    总结和推荐


    综上所述,DC1620A是一款功能强大且灵活性高的高速ADC演示电路板。其出色的性能和广泛的应用范围使其成为开发高精度数据采集系统的理想选择。如果您的项目需要高性能、灵活配置的ADC解决方案,强烈推荐考虑使用DC1620A。同时,也建议在使用过程中仔细阅读技术手册,以充分利用其全部功能。

DC1620A-R参数

参数
零件状态 在售
包装方式 散装

DC1620A-R厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

DC1620A-R数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 评估、开发板开发工具 ANALOG DEVICES DC1620A-R DC1620A-R数据手册

DC1620A-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
