127828-HMC824LP6CE

厂牌: ANALOG DEVICES

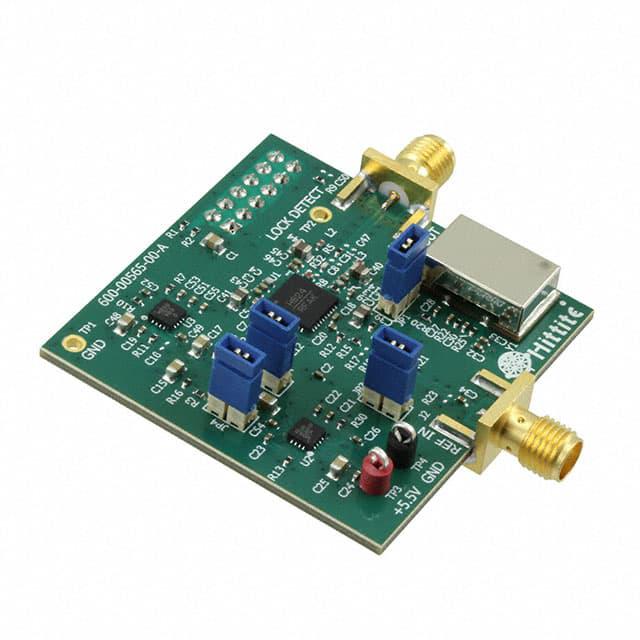

产品描述: HMC824LP6CE Clock Generator and Synthesizer Evaluation Board
供应商型号: Y-127828-HMC824LP6CE
供应商: 期货订购
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 127828-HMC824LP6CE

127828-HMC824LP6CE概述

    HMC824LP6CE Fractional-N Synthesizer with Integrated VCO, 780-870 MHz

    1. 产品简介


    HMC824LP6CE 是一款高性能的全集成式分数 N 相位锁定环(PLL)合成器,其内部集成了压控振荡器(VCO)。该器件适用于广泛的通信和射频应用,提供了出色的频率稳定性和极低的相位噪声。主要功能包括高精度频率合成、超低相位噪声和快速频率跳变能力。
    应用领域:
    - 无线基础设施(如蜂窝和4G网络)
    - 信号放大器和家庭基站(如直放站和Femtocell)
    - 通信测试设备
    - 有线电视设备
    - 相控阵系统
    - 数字直接频率合成器(DDS)替代品
    - 高速无线传输系统

    2. 技术参数


    HMC824LP6CE 的技术参数涵盖了频率范围、相位噪声、电源特性等多个方面,以下是部分关键指标:
    | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    | :: | :: | :: | :: | :: | :: |
    | 射频输出频率 | 780 - 870 MHz | 780 | 870 | MHz |
    | 输出功率 | - | 11 | 14 | 16.5 | dBm |
    | 分辨率 | - | 3 Hz |
    | 调谐灵敏度 | 15 MHz/V |
    | 阶跃大小 | 24位
    | 噪声指数 | -110 dBc/Hz |
    | 时钟抖动 | 180 fs RMS |
    | 负载调制 | -2 1.5 | MHz/V |
    | 相位噪声 | -141 dBc/Hz |

    3. 产品特点和优势


    - 高频宽特性:支持780-870 MHz的工作频率,非常适合现代通信标准。
    - 低相位噪声:典型值为-110 dBc/Hz,在带内噪声非常低,确保了高精度频率合成。
    - 快速频率跳变:得益于先进的delta-sigma调制设计和预防循环滑移的技术,频率跳变时间更快。
    - 精确频率模式:24位分辨率提供极高的频率准确度。
    - 内置自检功能:增强了可靠性,便于故障诊断和维护。

    4. 应用案例和使用建议


    应用案例:
    HMC824LP6CE 已广泛应用于蜂窝基础设施和直放站等领域。在这些应用中,该器件的高频率精度和低噪声特性能够有效提升系统的整体性能。
    使用建议:
    - 确保电源电压稳定,特别是在使用外部电源时。
    - 使用RF电路设计技术来优化布局和走线。
    - 将接地引脚和暴露的底座直接连接到地平面,以减少寄生效应。

    5. 兼容性和支持


    - 兼容性:HMC824LP6CE 支持多种参考输入频率和电源配置,可轻松与其他电路板组件进行集成。
    - 支持:制造商提供了详尽的技术文档和支持服务,帮助用户快速解决安装和调试过程中的问题。客户可以通过电话或电子邮件联系应用工程师获取支持。

    6. 常见问题与解决方案


    Q1: 设备在某些频率下表现出较高的噪声水平。
    A1: 检查参考输入频率是否处于制造商建议的范围内。如果频率低于建议的最低值,可能会导致噪声增加。可以通过调整PLL配置来改善这一问题。
    Q2: 如何实现最佳的电源管理?
    A2: 确保所有电源引脚上的电压保持在规定的范围内,并尽量避免电源波动。可以使用高质量的稳压器和滤波器来进一步提高电源质量。

    7. 总结和推荐


    HMC824LP6CE 是一款性能卓越的分数N PLL合成器,特别适合需要高精度和低噪声的通信应用。凭借其出色的性能和多功能性,该器件在市场上具有显著的竞争优势。强烈推荐给寻求高性能射频解决方案的专业人士和研究人员。
