DC1812A-A

厂牌: ANALOG DEVICES
产品描述: LTC2943 Battery Management Demonstration Circuit
供应商型号: 4032830
供应商: element14
标准整包数: 1
ANALOG DEVICES 评估、开发板开发工具 DC1812A-A

DC1812A-A概述


    产品简介

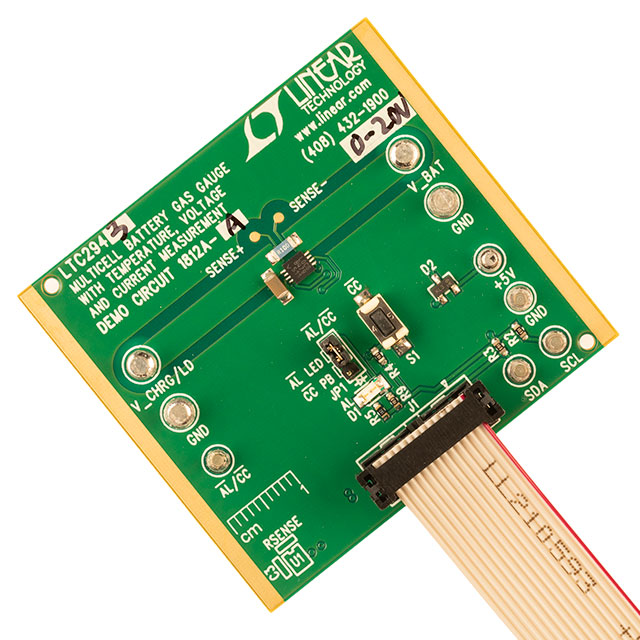

    LTC2943/LTC2943-1/LTC2944多电池气体传感器演示电路(DC1812A) 是一种用于测量多电池组电压、电流和温度的高精度仪表。该电路包含三种不同的型号:LTC2943、LTC2943-1 和 LTC2944。其中,LTC2943 和 LTC2943-1 的工作电压范围为 3.6V 至 20V,而 LTC2944 的工作电压范围则更广,达到 3.6V 至 60V。这些特性使得这些器件非常适合于多电池组的应用,如电动汽车、储能系统和便携式电源设备。

    技术参数


    - 工作电压范围:
    - LTC2943/LTC2943-1:3.6V 至 20V
    - LTC2944:3.6V 至 60V
    - 电流测量范围:
    - LTC2943/LTC2943-1:最高电流测量值取决于所使用的电阻器,但默认情况下最大可测电流为 500mA。
    - LTC2944:最高电流测量值可达 1A(使用内部集成的 50mΩ 电阻器)。
    - 精度:
    - 采用内部 14 位或 16 位无延迟 ΣΔ ADC 进行电压、电流和温度测量。
    - 接口支持:
    - SMBus/I2C 接口,便于与主机控制器通信。
    - 温度测量:
    - 内置温度传感器,支持两种格式显示(摄氏度和开尔文)。
    - 阈值设置:
    - 可编程的高/低阈值报警功能,支持通过 SMBus 或内部状态寄存器触发警报。

    产品特点和优势


    - 高精度测量: 采用高精度 ADC,确保电压、电流和温度测量的准确性。
    - 宽工作电压范围: 支持 3.6V 至 60V 的工作电压范围,适用于不同类型的电池组。
    - 多功能接口: 通过 SMBus/I2C 接口进行灵活的数据读写和控制操作。
    - 集成化设计: 内置感测电阻器和报警功能,简化了硬件设计。
    - 易于配置和使用: 配备 QuikEval 软件,简化了快速评估过程。

    应用案例和使用建议


    - 电池管理系统: 在电池管理系统中,LTC2943/LTC2943-1/LTC2944 可以用于监测电池组的状态,如电压、电流和温度,以便及时发现潜在问题。
    - 电动汽车: 用于电动汽车的电池组监控,可以确保电池的健康状态,防止过充或过放电。
    - 便携式设备: 适用于便携式电子设备,如笔记本电脑和平板电脑,以延长电池寿命。
    使用建议:
    - 确保电池组电压不超过设备的工作电压范围。
    - 在选择感测电阻器时,要考虑到实际应用中的最大电流需求。
    - 使用 QuikEval 软件进行快速评估和调试。

    兼容性和支持


    - 兼容性: 与常见的 SMBus/I2C 接口兼容,方便与多种控制器和系统集成。
    - 技术支持: Linear Technology 提供详细的用户手册和技术支持,帮助用户解决问题和优化设计。

    常见问题与解决方案


    - 问题: 如何正确设置感测电阻器?
    - 解决方案: 根据实际电流需求选择合适的感测电阻器,或使用默认的 100mΩ 电阻器(默认最大电流为 500mA)。

    - 问题: 如何启用报警功能?
    - 解决方案: 通过控制寄存器配置 AL/CC 引脚,设置为报警模式,并使用 QuikEval 软件监控警报状态。

    总结和推荐


    综合评估:
    LTC2943/LTC2943-1/LTC2944 多电池气体传感器演示电路是一款功能强大的高精度电池监测设备,具有宽工作电压范围和精确的测量能力。它非常适合用于需要监测多个电池组的场合,如电动汽车、储能系统和便携式电源设备。通过其简便的配置和易于使用的 QuikEval 软件,可以快速完成系统搭建和调试。
    推荐:
    强烈推荐使用 LTC2943/LTC2943-1/LTC2944 作为多电池组管理系统的组成部分。它们具备出色的性能和广泛的适用性,可以显著提高系统的可靠性和稳定性。

DC1812A-A参数

参数
零件状态 在售
包装方式 盒装

DC1812A-A厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。
